WGKV 16 GN/YE BX — Obrázek výrobku

Podobné ilustraci

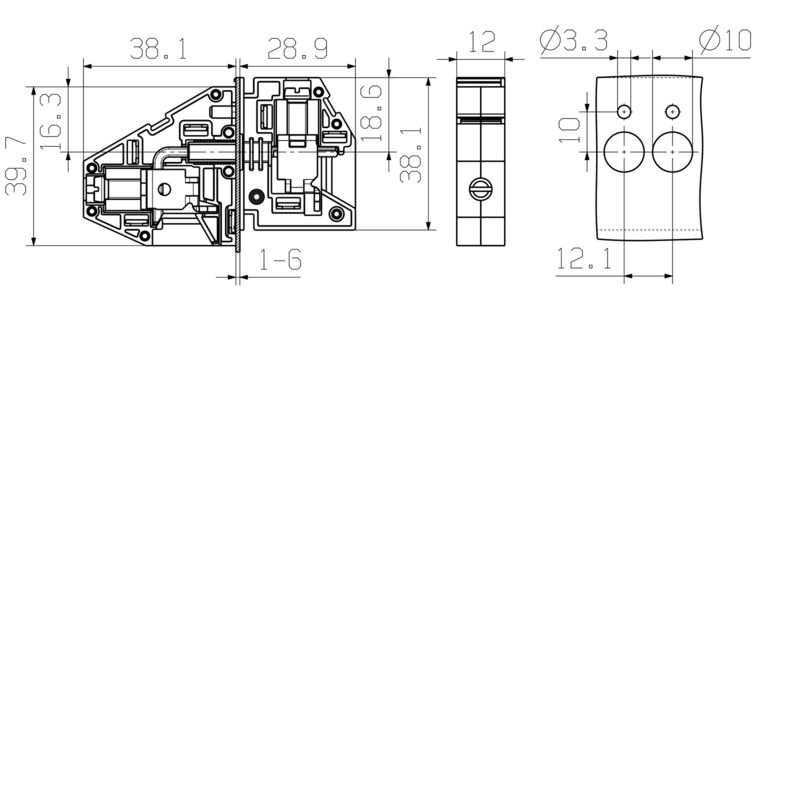

WGKV 16 GN/YE BX — Dimensional drawing

WGKV 16 GN/YE BX — Křivka odlehčení

Stáhnout datový list

WGKV 16 GN/YE BX

OMNIMATE Power - řada WGK, Svorka s průchodkou, Jmenovitý průřez: 16 mm², Wemid (PA), Přímá montáž, Průchodka (pouzdro)

ID výrobku 2440740000

Vlastnosti

Všeobecné objednací údaje

Verze	OMNIMATE Power - řada WGK, Svorka s průchodkou, Jmenovitý průřez: 16 mm², Wemid (PA), Přímá montáž, Průchodka (pouzdro)
Číslo objednávky	2440740000
Typ	WGKV 16 GN/YE BX
GTIN (EAN)	4050118468335
Množství	50 ks
Údaje výrobku	IEC: 500 V / 76 A / 0.5 - 25 mm² UL: 600 V / 85 A / AWG 20 - AWG 4
Balení	Box

Rozměry a hmotnosti

Výška	39,7 mm
Výška (v palcích)	1,563 inch
Nejvyšší nebo nejnižší verze	39,7 mm
Šířka	12 mm
Šířka (v palcích)	0,472 inch
Délka	12 mm
Délka (v palcích)	0,472 inch
Čistá hmotnost	33,66 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Parametry systému

Skupina produktů	OMNIMATE Power - řada WGK
Metoda připojení vodiče	Šroubové připojení
Směr výstupu vodiče	90°/270°
Počet pólů	1
Množství řady kolíků	1
Vybavuje zákazník	Ne
Hrot šroubováku	1,0 x 5,5
Utahovací moment, min.	2 Nm
Utahovací moment, max.	2,3 Nm
Svěrný šroub	M 5
Délka odizolování	16 mm
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 20
Stupeň krytí	IP20
Typ připojení 1	Upínací konzola
Typ připojení 2	Upínací třmen

Údaje o materiálu

Izolační materiál	Wemid (PA)
Barevný	zelená / žlutá
Barevný graf (podobné)	Not specified
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	120 °C
Teplotní rozsah, instalace, min.	-25 °C
Teplotní rozsah, instalace, max.	120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	25 mm²
Průřez propojení AWG, min.	AWG 20
Průřez propojení AWG, max.	AWG 4
Pevné, min. H05(07) V-U	0,5 mm²
Pevné, max. H05(07) V-U	16 mm²
Stočené, min. H07V-R	10 mm²
Stočené, max. H07V-R	25 mm²
Pružné, min. H05(07) V-K	0,5 mm²
Pružné, max. H05(07) V-K	16 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	16 mm²
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 4 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 9004100000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 6 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 0124700000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 10 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 0124800000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 16 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 0124300000
Referenční text	Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1
Jmenovitý proud, min. počet pólů (Tu=20 °C)	76 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	76 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	500 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	6 kV

Jmenovité údaje podle CSA

Jmenovité napětí (aplikační skupina B / CSA)	600 V
Jmenovité napětí (aplikační skupina C / CSA)	600 V
Jmenovité napětí (aplikační skupina D / CSA)	300 V
Jmenovitý proud (aplikační skupina B / CSA)	85 A
Jmenovitý proud (aplikační skupina C / CSA)	85 A
Jmenovitý proud (aplikační skupina D / CSA)	10 A
Průřez vodiče AWG, min.	AWG 20
Průřez vodiče AWG, max.	AWG 4

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	600 V
Jmenovité napětí (aplikační skupina C / UL 1059)	600 V
Jmenovité napětí (aplikační skupina D / UL 1059)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059)	85 A
Jmenovitý proud (aplikační skupina C / UL 1059)	85 A
Jmenovitý proud (aplikační skupina D / UL 1059)	10 A
Průřez vodiče, AWG, min.	AWG 20
Průřez vodiče, AWG, max.	AWG 4
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení	Box
Délka VPE	410 mm
Šířka VPE	130 mm
Výška VPE	44 mm

Důležitá poznámka

Poznámky

Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být stanoveny v souladu s normou příslušné aplikace. Toho lze dosáhnout v zařízení úplným zapouzdřením nebo použitím dalších rozpěrných desek.

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

Barvy: SW = černá; GN/YL = zelenožlutá; GY = šedá

Další varianty na vyžádání

WGK: Jmenovité napětí, plastové stěny: 1–6 mm = 800 V; kovové stěny: 1–2,5 mm = 800 V; kovové stěny: 2,5–4 mm = 690 V; kovové stěny: 4–6 mm = 500 V

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
