Eigenschaften
| Best.-Nr. | 2899850000 |

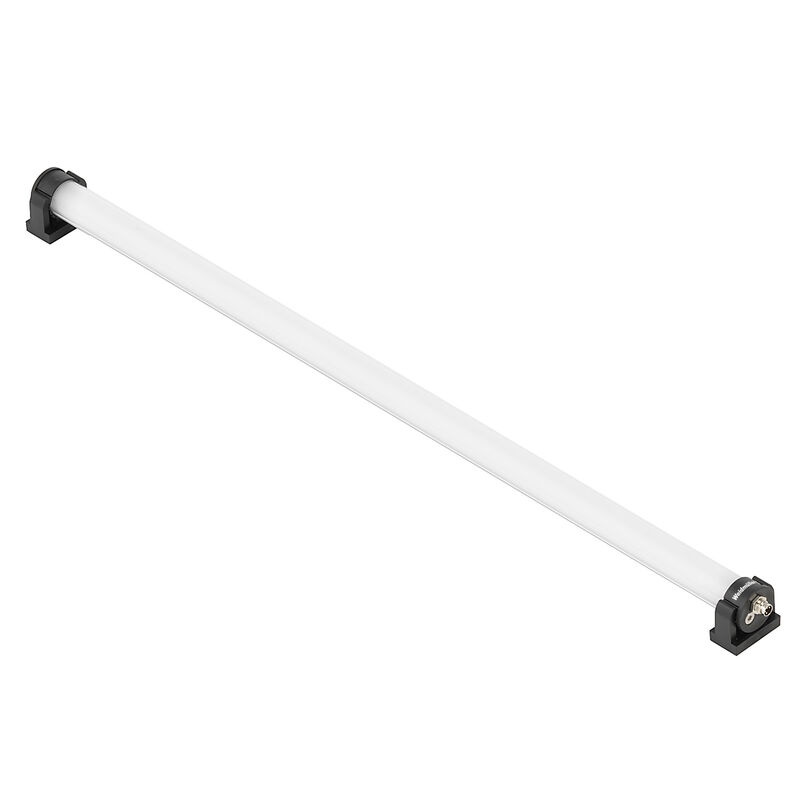

| Art | WIL-EXXXX-RXPS-5700-X560-M8DX |
| GTIN (EAN) | 4064675906902 |
| VPE | 1 Stück |
| Tiefe | 35 mm |
| Tiefe (inch) | 1,378 inch |
| Höhe | 35 mm |
| Höhe (inch) | 1,378 inch |
| Breite | 560 mm |
| Breite (inch) | 22,047 inch |
| Nettogewicht | 346 g |
| Betriebstemperatur | -20 - 45°C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3ecd7eed-9477-489c-b868-70515b8da84d |
| Ausführung | Stift, gerade - Buchse, gerade |
| Anschlussgewinde | M8 / M8 |
| Polzahl | 4 |
| Codierung | A-codiert |
| Anzugsdrehmoment | 0,6 Nm |
| LED Modul ist anreihbar | ja |
| Beschaltung |
Stift 1: Steuerung weiße LED 12 - 30 V DC
Stift 2: dimmbar 1,2 - 10 V DC Stift 3: GND(-) Stift 4: NC |
| Nennspannung | 12…30 V DC |
| Leistung | 13.8 W |
| Dimmbar | Ja, stufenlos dimmbar |
| Anschlussart |
Stecker
Buchse |
| Elektronische Einrichtungen auf Schienenfahrzeugen | Nein |
| Form des LED Moduls | Rund |
| Lichtfarbe (CCT) |
5700K
White |
| Lichtstrom | 1.639 lm |
| Strahlungswinkel | 120 ° |
| Beleuchtungsstärke | 458 lux |
| Lebensdauer | 60.000 h |
| Montageart | Schraubmontage |
| Bohrlochabstand | 569 mm |
| Schutzart | IP54 |
| Gehäusebasismaterial | Alu hart eloxiert |
| Material der LED Abdeckung | PMMA |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305190) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2899850000) |
| Anwenderdokumentation |
[AINST-WIL-E GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_294278)
[WIL-E Demontage](https://mdcop.weidmueller.com/mediadelivery/asset/900_314438) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000996 |
| ETIM 7.0 | EC000996 |
| ETIM 8.0 | EC000996 |
| ETIM 9.0 | EC000996 |
| ECLASS 9.1 | 27-11-03-45 |
| ECLASS 10.0 | 27-11-03-45 |
| ECLASS 11.0 | 27-11-03-45 |
| ECLASS 12.0 | 27-11-03-45 |
| ECLASS 13.0 | 27-11-03-45 |
| ECLASS 14.0 | 27-11-03-45 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E354496 |
Zubehör
-
Art.-Nr.:1803850000VPE:1 Stück
freikonfektionierbarer Steckverbinder, M8, Stift, gerade
-
Art.-Nr.:1803880000VPE:1 Stück
freikonfektionierbarer Steckverbinder, M8, Buchse, gerade
-
Art.-Nr.:1906271000VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 10 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1906270150VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 1.5 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1906270500VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 5 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1906270300VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 3 m, Stift, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1880470100VPE:1 Stück
Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 1 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1880470300VPE:1 Stück
Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 3 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:1880470200VPE:1 Stück
Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 4, 2 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:9457850300VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 3 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:9457850150VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 1.5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:9457850500VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 5 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
-
Art.-Nr.:9457851000VPE:1 Stück
Sensor/Aktor-Leitung, Einseitig offen, M8, Polzahl : 4, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
