Vlastnosti
Verze | PE svorka, Šroubové připojení, zelená / žlutá, 4 mm², 800 V, Počet připojení: 4, Počet úrovní: 1, TS 35, V-0, Wemid |
Číslo objednávky | 1905130000 |

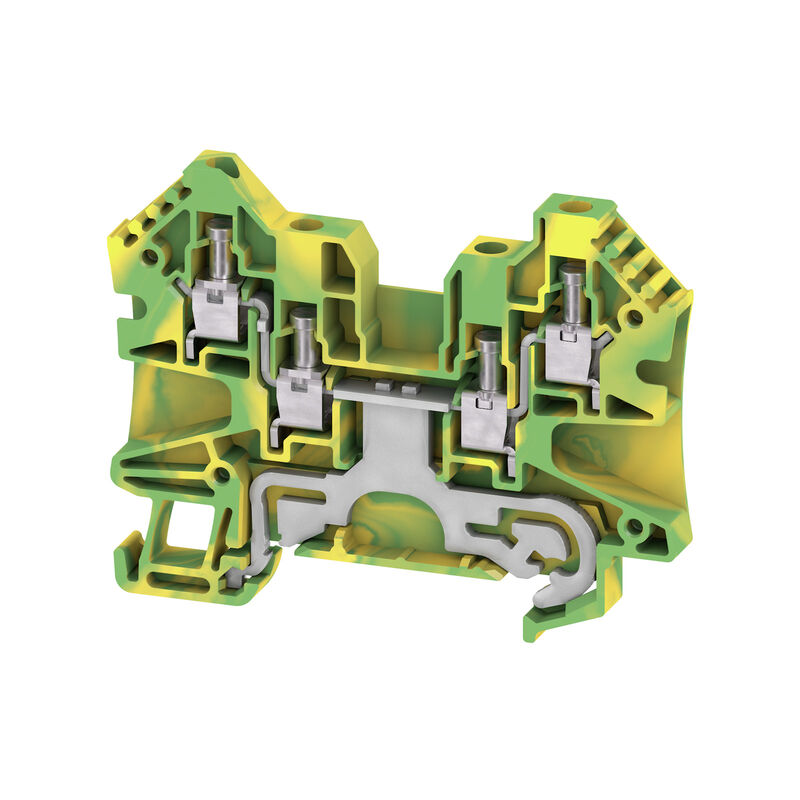

Typ | WPE 4/ZZ |
GTIN (EAN) | 4032248523382 |
Množství | 50 ks |
Hloubka | 53 mm |
Hloubka (v palcích) | 2,087 inch |
Hloubka včerně DIN lišty | 53 mm |
Výška | 70 mm |
Výška (v palcích) | 2,756 inch |
Šířka | 6,1 mm |
Šířka (v palcích) | 0,24 inch |
Čistá hmotnost | 18,177 g |
Skladovací teplota | -25 °C...55 °C |
Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Trvalá provozní teplota, min. | -60 °C |
Trvalá provozní teplota, max. | 130 °C |
Stav souladu se směrnicí RoHS | V souladu bez výjimky |
REACH SVHC | No SVHC above 0.1 wt% |
Materiál | Wemid |
Barevný | zelená / žlutá |
Klasifikace hořlavosti UL 94 | V-0 |
Č. osvědčení (ATEX) | DEMKO14ATEX1338U |
Č. osvědčení (IECEX) | IECEXULD14.0005U |
Průřez vodiče max. (ATEX) | 4 mm² |
Průřez vodiče max. (IECEX) | 4 mm² |
Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
Značení EN 60079-7 | Ex eb II C Gb |
Ex 2014/34/EU značka | II 2 G D |
Verze |
Šroubové připojení
Dvojité připojení S přřipojením uzemnění Jeden konec bez konektoru |
Nutná koncová deska | Ano |
Počet potenciálů | 1 |
Počet úrovní | 1 |
Počet svěrných bodů na úroveň | 4 |
Počet pólů na řadu | 1 |
Úrovně propojené interně | Ne |
PE připojení | Ano |
Lišta | TS 35 |
N-funkce | Ne |
PE funkce | Ano |
Funkce PEN | Ne |
Návod k instalaci | Přišroubováno |
Otevřené strany | pravá |
Typ montáže | Příchytka |
Typ připojení, další připojení | Šroubové připojení |
Délka odizolování | 10 mm |
Měřidlo podle IEC 60947-1 | A4 |
Počet připojení | 4 |
Průřez propojení AWG, max. | AWG 10 |
Průřez propojení AWG, min. | AWG 26 |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 4 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 4 mm² |
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
Průřez připojení vodiče, pevné jádro, max. | 6 mm² |
Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
Průřez připojení vodičů, splétané, max. | 4 mm² |
Průřez připojení vodičů, splétané, min. | 0,5 mm² |
Směr připojení | na straně |
Svěrný šroub | M 3 |
Typ připojení | Šroubové připojení |
Upínací rozsah, max. | 6 mm² |
Upínací rozsah, min. | 0,05 mm² |
Utahovací moment, max. | 0,8 Nm |
Utahovací moment, min. | 0,5 Nm |
Velikost nože | 0,6 x 3,5 mm |
Úroveň krouticího momentu s elektrickým šroubovákem DMS | 2 |
Průřez vodiče max. (CSA) | 10 AWG |
Průřez vodiče min. (CSA) | 30 AWG |
Č. osvědčení (CSA) | 200039-1057876 |
TS 35 offset | 28 mm |
Lišta | TS 35 |
Návod k instalaci | Přišroubováno |
Průřez propojení AWG, max. | AWG 10 |
Průřez propojení AWG, min. | AWG 26 |
Standardy | IEC 60947-7-2 |
Jmenovitý krátkodobý proud | 480 A (4 mm²) |
Funkce PEN | Ne |
Jmenovitý průřez | 4 mm² |
Jmenovité napětí k sousední svorce | 800 V |
Jmenovité DC napětí | 800 V |
Jmenovitý proud | 8 A |
Standardy | IEC 60947-7-2 |
Vnitřní odpor podle IEC 60947-7-x | 1 mΩ |
Jmenovité napětí k sousední svorce při impulzu | 8 kV |
Ztráta výkonu v souladu s normou IEC 60947-7-x | 1,02 W |
Závažnost znečištění | 3 |
Průřez vodiče propojení v terénu max. (cURus) | 10 AWG |
Průřez vodiče propojení v terénu min. (cURus) | 30 AWG |
Průřez vodiče propojení z výroby max. (cURus) | 10 AWG |
Průřez vodiče propojení z výroby min. (cURus) | 30 AWG |
Č. osvědčení (cURus) | E60693 |
Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37712)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37462) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64705) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1905130000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1905130000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1905130000&norm=0) |
Uživatelská dokumentace |
[NTI WDU/WPE 4 ZZ](https://mdcop.weidmueller.com/mediadelivery/asset/900_35645)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000901 |
ETIM 7.0 | EC000901 |
ETIM 8.0 | EC000901 |
ETIM 9.0 | EC000901 |
ECLASS 9.0 | 27-14-11-41 |
ECLASS 9.1 | 27-14-11-41 |
ECLASS 10.0 | 27-14-11-41 |
ECLASS 11.0 | 27-14-11-41 |
ECLASS 12.0 | 27-14-11-41 |
ECLASS 13.0 | 27-25-01-03 |
ECLASS 14.0 | 27-25-01-03 |
Schválení | ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![EXIKONF](/picture/EXIKONF.gif) ![IECEXULD](/picture/IECEXULD.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Shoda |
UL File Number Search | [Web UL](LINK/UL_search.html) |
Č. osvědčení (cURus) | E60693 |
