Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Žlutá, 76 A, Počet pólů: 2, Rozteč v mm (P): 11.90, Izolované: Ano, Šířka: 13 mm |
| Číslo objednávky | 1063900000 |
| Typ | WQV 16-2.5 |
| GTIN (EAN) | 4008190112158 |
| Množství | 10 ks |
| Hloubka | 41,5 mm |
| Hloubka (v palcích) | 1,634 inch |
| Výška | 18,75 mm |
| Výška (v palcích) | 0,738 inch |
| Šířka | 13 mm |
| Šířka (v palcích) | 0,512 inch |
| Čistá hmotnost | 10,467 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | PA 66 |
| Barevný | Žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Verze | Pro svorky |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Jmenovitý proud, 2 póly | 41 A |
| Jmenovitý proud, více pólů | 24 A |
| Počet propojených svorkovnic | 2 |
| Rozsah utahovacího momentu upevňovacího šroubu | 0,4 - 0,8 Nm |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 11,9 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 2 |
| Jmenovitý proud | 76 A |

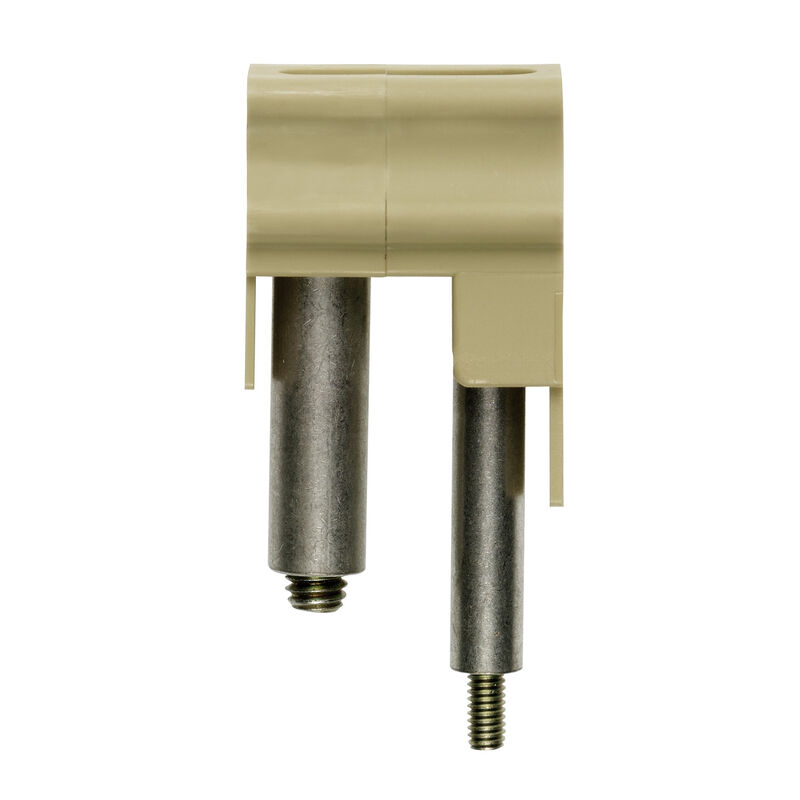

| Název ilustrace 02 | Obrázek výrobku |
| Podnadpis obrázku-02 | Podobné ilustraci |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236567) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1063900000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1063900000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1063900000&norm=0) |
| Uživatelská dokumentace |
[Beipackzettel_WQV16-2.5.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_37763)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
