Vlastnosti
| Verze | Propojka (svorka), Přišroubováno, Stříbřitě šedá, 269 A, Počet pólů: 4, Rozteč v mm (P): 27.00, Izolované: Ne, Šířka: 9.5 mm |
| Číslo objednávky | 1826910000 |

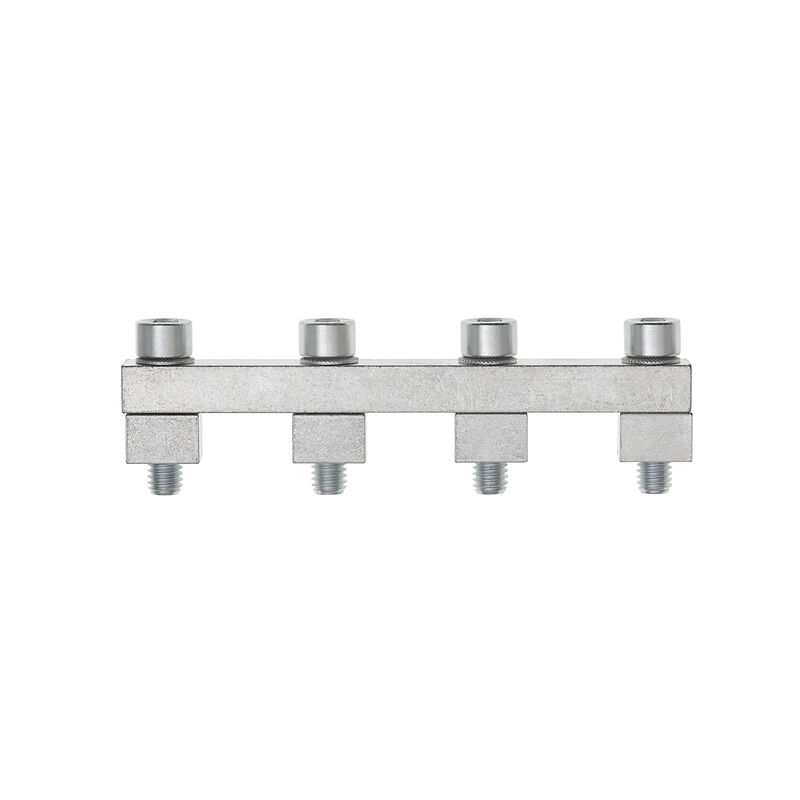

| Typ | WQV 95N/120N/4 |
| GTIN (EAN) | 4032248329960 |
| Množství | 5 ks |
| Hloubka | 29 mm |
| Hloubka (v palcích) | 1,142 inch |
| Výška | 91 mm |
| Výška (v palcích) | 3,583 inch |
| Šířka | 9,5 mm |
| Šířka (v palcích) | 0,374 inch |
| Čistá hmotnost | 103,15 g |
| Skladovací teplota | -25 °C...55 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | pocínovaná měď |
| Barevný | Stříbřitě šedá |
| Verze | Pro svorky |
| Návod k instalaci | Přímá montáž |
| Typ upevnění | Přišroubováno |
| Jmenovitý proud, více pólů | 269 A |
| Počet propojených svorkovnic | 4 |
| Rozsah utahovacího momentu upevňovacího šroubu | 3,0 - 6,0 Nm |
| Typ | Spojovací konektor |
| Rozteč v mm (P) | 27 mm |
| Návod k instalaci | Přímá montáž |
| Počet pólů | 4 |
| Jmenovitý proud | 269 A |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_236629) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1826910000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1826910000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1826910000&norm=0) |
| Uživatelská dokumentace |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_97219) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
Je příslušenstvím
-
ID výrobku:1820550000Obalová jednotka:5 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 120 mm², 269 A, 1000 V, Počet připojení: 2
-
ID výrobku:1393430000Obalová jednotka:5 ks
Průchozí svorkovnice, Šroubové připojení, Tmavě béžová, 120 mm², 269 A, 1000 V, Počet připojení: 2
-
ID výrobku:1820560000Obalová jednotka:5 ks
Průchozí svorkovnice, Šroubové připojení, Modrá, 120 mm², 269 A, 1000 V, Počet připojení: 2
SvorkovniceŘada aplikacíVstup napájeníTechnologie s upínacím třmenemPrůchozí svorka95/120 mm²
