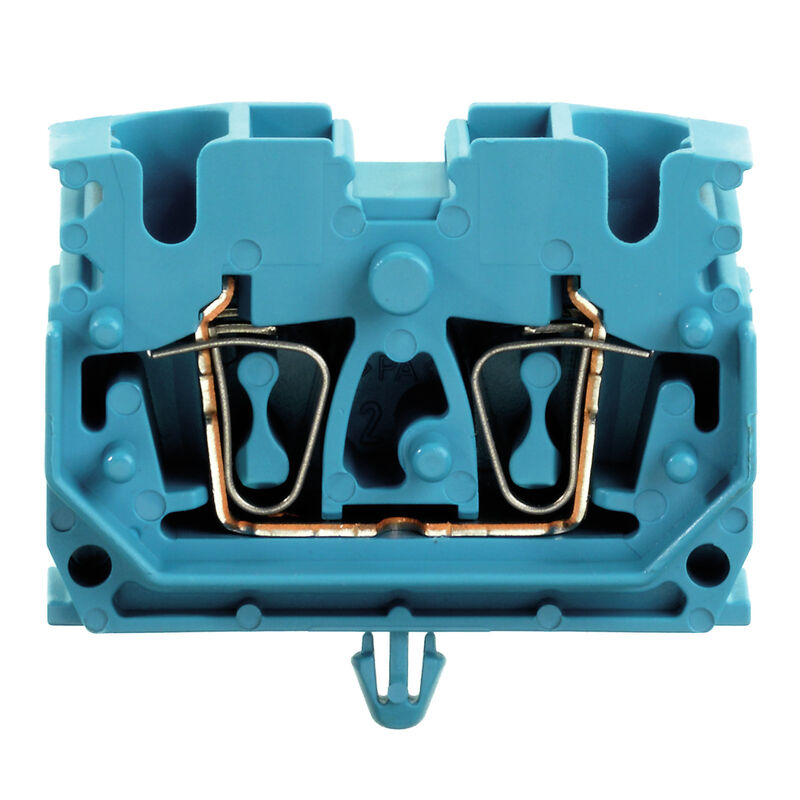

ZDUB 2.5-2/4AN/RC BL

Z řada, Průchozí svorka, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Modrá, Přímá montáž

ID výrobku 1712980000

Vlastnosti

Všeobecné objednací údaje

Verze	Z řada, Průchozí svorka, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, Modrá, Přímá montáž
Číslo objednávky	1712980000
Typ	ZDUB 2.5-2/4AN/RC BL
GTIN (EAN)	4008190378820
Množství	100 ks

Rozměry a hmotnosti

Hloubka	29 mm
Hloubka (v palcích)	1,142 inch
Výška	33,5 mm
Výška (v palcích)	1,319 inch
Šířka	10,2 mm
Šířka (v palcích)	0,402 inch
Čistá hmotnost	6,69 g

Teploty

Skladovací teplota	-25 °C...55 °C
Rozsah provozní teploty	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Trvalá provozní teplota, min.	-50 °C
Trvalá provozní teplota, max.	120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Údaje materiálu

Materiál	Wemid
Barevný	Modrá
Klasifikace hořlavosti UL 94	V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)	DEMKO16ATEX1808U
Č. osvědčení (IECEX)	IECEXULD16.0036U
Max. napětí (ATEX)	550 V
Proud (ATEX)	21 A
Průřez vodiče max. (ATEX)	2.5 mm²
Max. napětí (IECEX)	550 V
Proud (IECEX)	21 A
Průřez vodiče max. (IECEX)	2.5 mm²
Rozsah provozní teploty	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Značení EN 60079-7	Ex eb II C Gb
Ex 2014/34/EU značka	II 2 G D

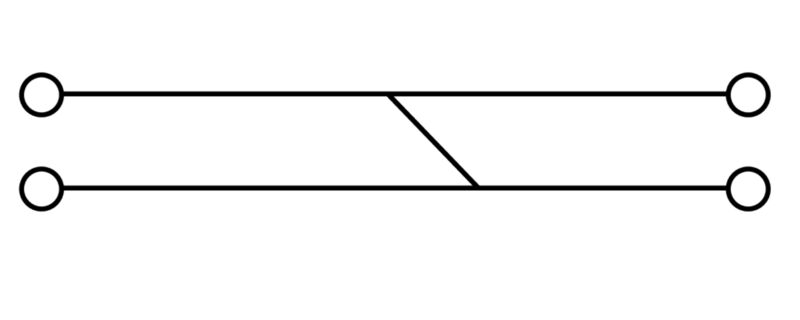

Specifikace systému

Verze	Připojení tažnou pružinou lze přemostit pouze v místě svěru Jeden konec bez konektoru
Nutná koncová deska	Ano
Počet potenciálů	1
Počet úrovní	1
Počet svěrných bodů na úroveň	4
Počet pólů na řadu	1
Úrovně propojené interně	Ano
PE připojení	Ne
Lišta	TS 35
N-funkce	Ano
PE funkce	Ne
Funkce PEN	Ne

Další technická data

Návod k instalaci	Přímá montáž
Otevřené strany	pravá
Typ montáže	Přímá montáž
Verze testovaná ve výbušném prostředí	Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení

Připojení s kotevní svorkou

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování	10 mm
Měřidlo podle IEC 60947-1	A2
Počet připojení	4
Průřez propojení AWG, max.	AWG 12
Průřez propojení AWG, min.	AWG 26
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.	0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.	1,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.	0,5 mm²
Průřez připojení vodiče, pevné jádro, max.	4 mm²
Průřez připojení vodiče, pevné jádro, min.	0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.	0,5 mm²
Průřez připojení vodičů, splétané, max.	4 mm²
Průřez připojení vodičů, splétané, min.	0,5 mm²
Směr připojení	vrchol
Typ připojení	Připojení s kotevní svorkou
Upínací rozsah, max.	4 mm²
Upínací rozsah, min.	0,13 mm²
Velikost nože	0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)	12 AWG
Průřez vodiče min. (CSA)	26 AWG
Velikost napětí C (CSA)	600 V
Velikost proudu C (CSA)	25 A
Č. osvědčení (CSA)	12400-379

Rozměry

TS 15 offset

17 mm

Všeobecně

Lišta	TS 35
Návod k instalaci	Přímá montáž
Průřez propojení AWG, max.	AWG 12
Průřez propojení AWG, min.	AWG 26
Standardy	IEC 60947-7-1

Data hodnocení

Jmenovitý průřez	2,5 mm²
Jmenovité napětí	800 V
Jmenovité DC napětí	800 V
Jmenovitý proud	24 A
Proud při maximu vodičů	30 A
Standardy	IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x	1,33 mΩ
Jmenovité impulzní výdržné napětí	8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x	0,77 W
Závažnost znečištění	3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)	12 AWG
Průřez vodiče propojení v terénu min. (cURus)	26 AWG
Průřez vodiče propojení z výroby max. (cURus)	12 AWG
Průřez vodiče propojení z výroby min. (cURus)	26 AWG
Velikost napětí C (cURus)	600 V
Velikost proudu C (cURus)	20 A
Č. osvědčení (cURus)	E60693

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80662) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36868) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216584)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1712980000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712980000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1712980000&norm=0)
Uživatelská dokumentace	[Beipackzettel_ZDUB.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35368) [NTI ZDUB 2.5-2/.../RC](https://mdcop.weidmueller.com/mediadelivery/asset/900_85231) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-01
ECLASS 14.0	27-25-01-01

Osvědčení

Schválení	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![CURUSEX](/picture/CURUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![IECEXULD](/picture/IECEXULD.gif) ![UKEX](/picture/UKEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
Č. osvědčení (cURusEX)	E184763
