Vlastnosti

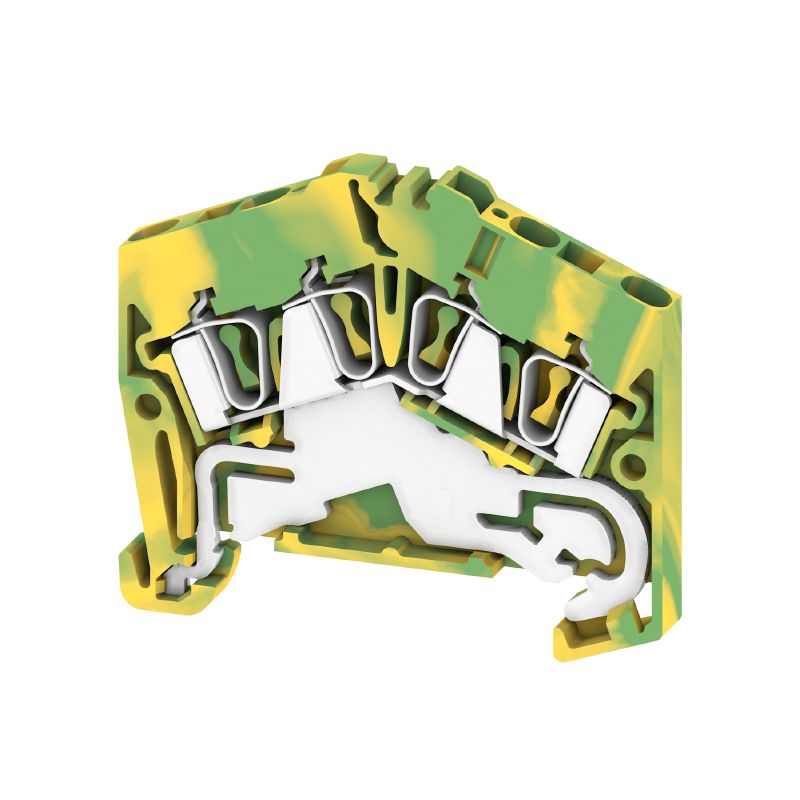

| Verze | Z řada, PE svorka, Jmenovitý průřez: 2.5 mm², Připojení s kotevní svorkou, zelená / žlutá |
| Číslo objednávky | 1706100000 |
| Typ | ZPE 2.5-2/4AN |
| GTIN (EAN) | 4008190915445 |
| Množství | 50 ks |
| Hloubka | 43,5 mm |
| Hloubka (v palcích) | 1,713 inch |
| Hloubka včerně DIN lišty | 44 mm |
| Výška | 50,5 mm |
| Výška (v palcích) | 1,988 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 11,98 g |
| Skladovací teplota | -25 °C...55 °C |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Trvalá provozní teplota, min. | -50 °C |
| Trvalá provozní teplota, max. | 120 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | zelená / žlutá |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | DEMKO16ATEX1808U |
| Č. osvědčení (IECEX) | IECEXULD16.0036U |
| Průřez vodiče max. (ATEX) | 4 mm² |
| Průřez vodiče max. (IECEX) | 4 mm² |
| Rozsah provozní teploty | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Verze |
Připojení tažnou pružinou
S přřipojením uzemnění Jeden konec bez konektoru |
| Nutná koncová deska | Ano |
| Počet úrovní | 1 |
| Počet svěrných bodů na úroveň | 4 |
| Úrovně propojené interně | Ne |

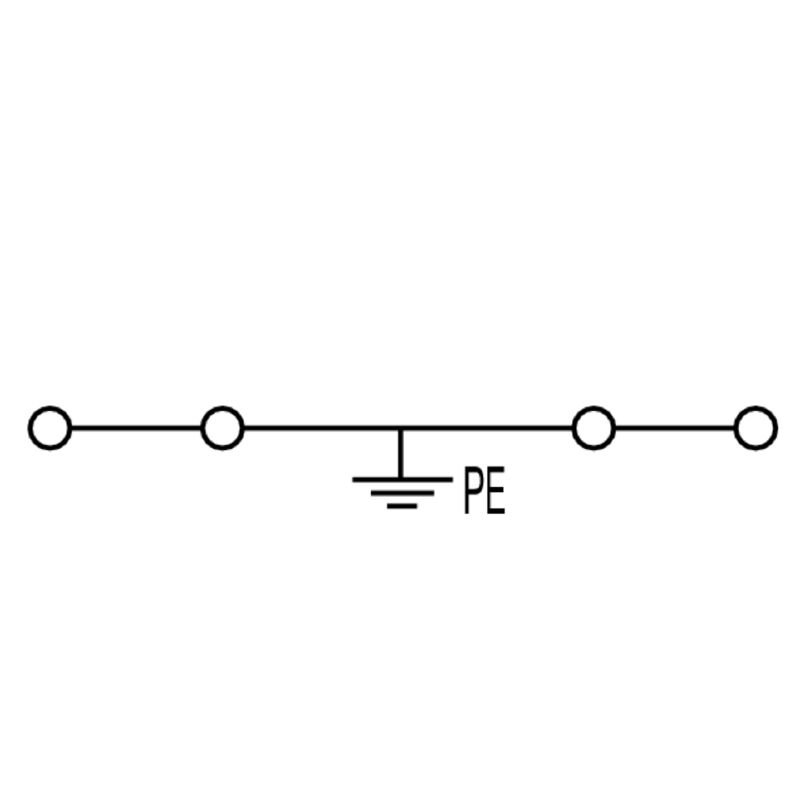

| PE připojení | Ano |
| Lišta | TS 35 |
| PE funkce | Ano |
| Funkce PEN | Ne |
| Otevřené strany | pravá |
| Počet podobných svorek | 1 |
| Typ montáže | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | Připojení s kotevní svorkou |
| Délka odizolování | 10 mm |
| Měřidlo podle IEC 60947-1 | A2 |
| Počet připojení | 4 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 4 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 2,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | Skloněný / úhlový |
| Typ připojení | Připojení s kotevní svorkou |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,13 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 14 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Č. osvědčení (CSA) | 200039-1194786 |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | IEC 60947-7-2 |
| Jmenovitý krátkodobý proud | 300 A (2,5 mm²) |
| Funkce PEN | Ne |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí k sousední svorce | 800 V |
| Jmenovité DC napětí | 800 V |
| Standardy | IEC 60947-7-2 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité napětí k sousední svorce při impulzu | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Závažnost znečištění | 3 |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68572)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253974) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36790) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224831) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1706100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1706100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1706100000&norm=0) |
| Oznámení o změně produktu |
[PCN_ZPE_Q2_2021 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102560)
[PCN_ZPE_Q2_2021 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151763) [Product Change Notification ZPE Q1/2022 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_178202) [Product Change Notification Q1/2022 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_178203) [PCN ZDU ZPE 2.5-2 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_304072) [PCN ZDU ZPE 2.5-2 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_304073) |
| Uživatelská dokumentace |
[NTI ZDU/ZPE 2.5-2/4AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85240)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Schválení |             |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
