Vlastnosti
| Verze | Propojka (svorka), Zapojeno, Oranžová, 24 A, Počet pólů: 6, Rozteč v mm (P): 5.10, Izolované: Ano, Šířka: 28.3 mm |
| Číslo objednávky | 1527630000 |

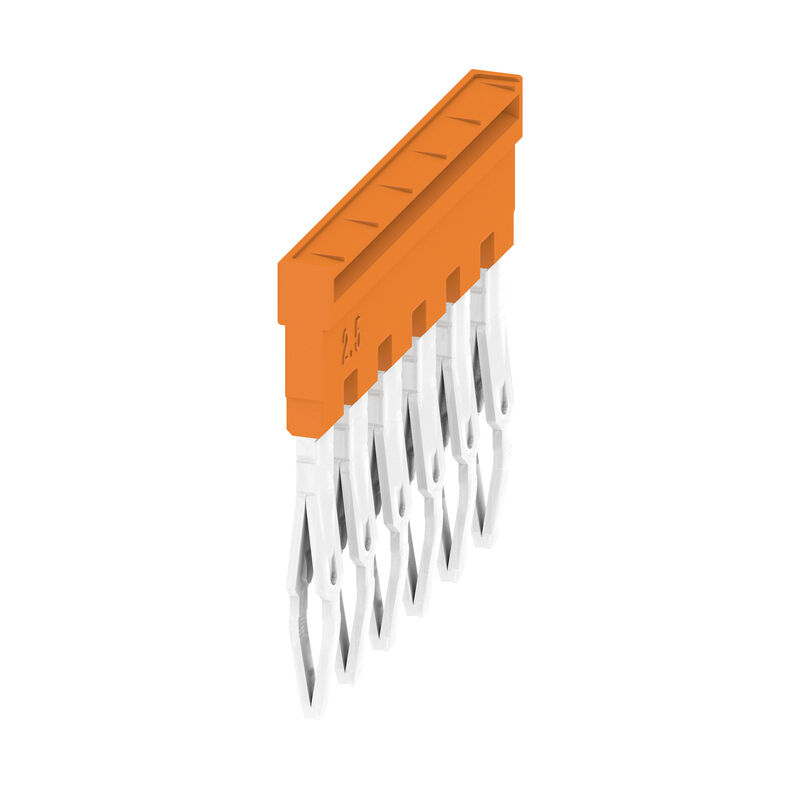

| Typ | ZQV 2.5N/6 |
| GTIN (EAN) | 4050118448429 |
| Množství | 20 ks |
| Hloubka | 24,7 mm |
| Hloubka (v palcích) | 0,972 inch |
| Výška | 2,8 mm |
| Výška (v palcích) | 0,11 inch |
| Šířka | 28,3 mm |
| Šířka (v palcích) | 1,114 inch |
| Čistá hmotnost | 3,46 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Typ montáže | Přímá montáž |
| Typ upevnění | Zapojeno |
| Verze testovaná ve výbušném prostředí | Ano |
| Rozteč v mm (P) | 5,1 mm |
| Počet pólů | 6 |
| Jmenovité napětí | 400 V |
| Jmenovitý proud | 24 A |
| Informace o produktu | Z důvodu stability a teploty je možné vylomit pouze 60 % kontaktních prvků Použití křížových konektorů snižuje jmenovité napětí na 400 VNapětí se snížilo na 25 V, pokud jsou použity křížové spoje s prázdnými řeznými hranami |
| Osvědčení/Certifikát/Prohlášení o shodě | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44686) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1527630000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1527630000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1527630000&norm=0) |
| Uživatelská dokumentace |
[2434520000_BED-ANL.ZQV_A_REIHE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35337)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ZQV 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_229217) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ECLASS 14.0 | 27-25-03-03 |
| ROHS | Shoda |
