A2C 35 3FT-FE DM

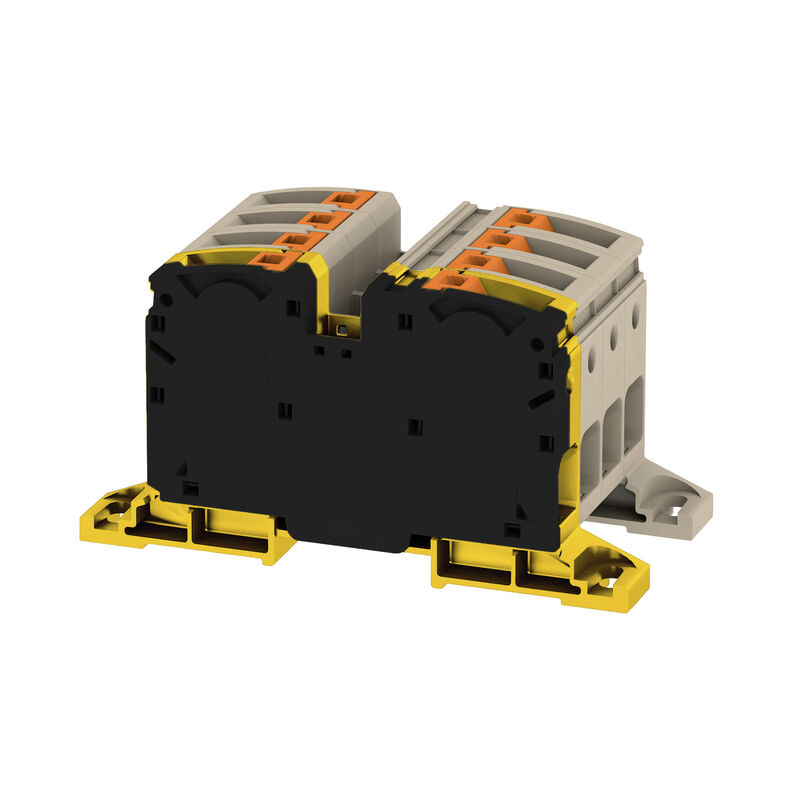

Product image
A2C 35 3FT-FE DM

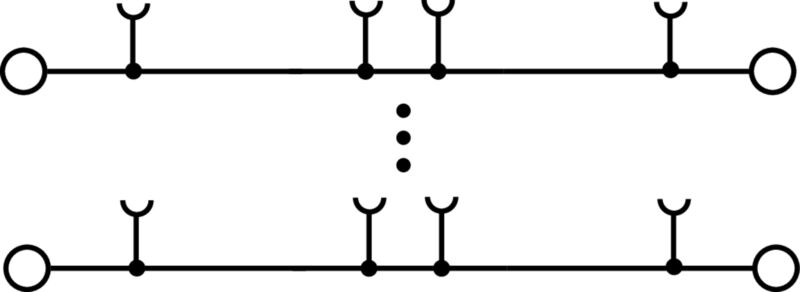

Electric symbol
A2C 35 3FT-FE DM
A2C 35 3FT-FE DM
A2C 35 3FT-FE DM
A2C 35 3FT-FE DM

A2C 35 3FT-FE DM

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1798671600000)/

Genomgångs-radplint, PUSH IN, 35 mm², 1000 V, 125 A, mörkbeige

Produkt-ID 2552180000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 133 Använda produkter 113
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allmänna beställningsdata

Version
Genomgångs-radplint, PUSH IN, 35 mm², 1000 V, 125 A, mörkbeige
Order No.
2552180000
Type
A2C 35 3FT-FE DM
GTIN (EAN)
4050118628210
Qty.
1 items
Delivery status
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1798671600000)/

Mått och vikter

Depth
71,5 mm
Byggdjup (tum)
2,815 inch
Height
135 mm
Bygghöjd (tum)
5,315 inch
Width
64 mm
Byggbredd (tum)
2,52 inch
Nettovikt
330,33 g

Temperaturer

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
mörkbeige
Färg manöverelement
orange
UL 94 가연성 등급
V-0

Märkdata IECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
Max. spänning (ATEX)
880 V
Current (ATEX)
105 A
Ledararea max. (ATEX)
35 mm²
Max. spänning (IECEX)
880 V
Ström (IECEX)
105 A
Wire cross section max. (IECEX)
35 mm²

Systemparametrar

Ändplatta krävs
Nej
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
8
poziomy wewnętrznie zmostkowane
Nej
Przyłącze PE
Nej
Montageskena obestyckad
Montageplatta
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Ja
Monteringstyp
Direktmontage
Öppna sidor
sluten

Klämbara ledare (ytterligare anslutning)

Connection type, additional connection
PUSH IN

Klämbara ledare (Märkanslutning)

Blade size
1,0 x 5,5 mm
Clamping range, max.
35 mm²
Clamping range, min.
2,5 mm²
Connection cross-section, finely stranded, min.
2,5 mm²
Connection cross-section, stranded, max.
35 mm²
Connection cross-section, stranded, min.
2,5 mm²
Number of connections
8
Stripping length
25 mm
Twin wire-end ferrules, max.
10 mm²
Twin wire-end ferrules, min.
2,5 mm²
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 2
Wire connection cross section AWG, min.
AWG 12
Wire connection cross section, finely stranded, max.
35 mm²
Wire connection cross section, finely stranded, min.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
35 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
2,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
35 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
2,5 mm²
Wire connection cross-section, solid core, max.
16 mm²
Wire connection cross-section, solid core, min.
2,5 mm²

Märkdata enligt CSA

Certificate No. (CSA)
200039-70089609
Current size B (CSA)
101 A
Current size C (CSA)
101 A
Průřez vodiče min. (CSA)
12 AWG
Velikost napětí D (CSA)
600 V
Velikost proudu D (CSA)
15 A
Voltage size B (CSA)
1000 V
Voltage size C (CSA)
1000 V
Wire cross section max. (CSA)
2 AWG

Allmänt

Mounting rail
Montageplatta
Number of poles
4
Operating temperature range, max.
130 °C
Operating temperature range, min.
−50 °C
Standards
IEC 60947-7-1
IEC 60947-7-2
Wire connection cross section AWG, max.
AWG 2
Wire connection cross section AWG, min.
AWG 12

Märkdata

Märkarea
35 mm²
Märkspänning
1 000 V
Märkspänning AC
1 000 V
Märkspänning DC
1 500 V
Märkström
125 A
Prąd przy maksymalnym oprzewodowaniu
125 A
Normer
IEC 60947-7-1
IEC 60947-7-2
Genomgångsmotstånd enligt IEC 60947-7-x
0,26 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
4 W
Surge voltage category
III
Степень загрязнения
3

Märkdata enligt UL

Tensione Gr B (cURus)
1000 V
인증 번호(cURus)
E60693
전류 크기 B(cURus)
113 A
전류 크기 C(cURus)
113 A
전류 크기 D(cURus)
5 A
전압 크기 C(cURus)
1000 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
2 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
12 AWG
컨덕터 크기 필드 결선 최대(cURus)
2 AWG
컨덕터 크기 필드 결선 최소(cURus)
12 AWG

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
