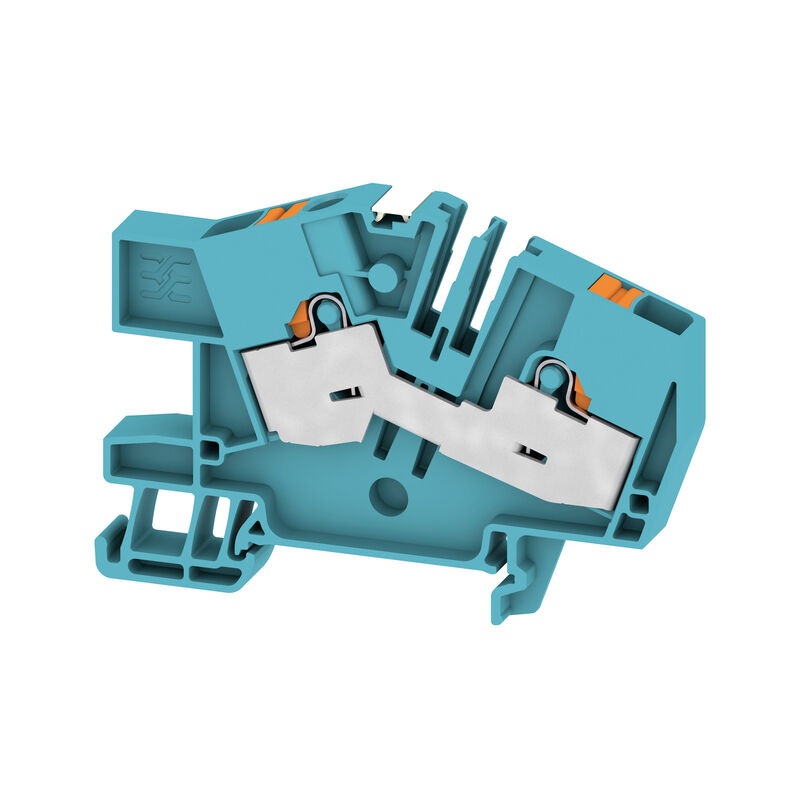

Többszintes installációs sorkapocs, PUSH IN, kék, 6 mm², 41 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1

ID výrobku 2782460000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 28 Příbuzné výrobky 66
Agréments Általános rendelési adatok Dimensions et poids Hőmérsékletek Termékek környezetvédelmi megfelelősége Caractéristiques des matériaux Rendszer specifikációk Otros datos técnicos Conductors for clamping (rated connection) Generalidades Caractéristiques nominales Classificazioni

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
준수

Általános rendelési adatok

Version
Többszintes installációs sorkapocs, PUSH IN, kék, 6 mm², 41 A, 800 V, Csatlakozások száma: 2, Szintek száma: 1
Order No.
2782460000
Type
AITB 6 BB 2C BL DL
GTIN (EAN)
4064675058540
Qty.
50 items

Dimensions et poids

Depth
52.9 mm
Mélység (coll)
2.083 inch
Height
76.6 mm
Altezza (pollici)
3.016 inch
Width
8.1 mm
폭 (인치)
0.319 inch
Net weight
15.781 g

Hőmérsékletek

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
No SVHC superiori a 0,1 wt%
Product Carbon Footprint
  • Cradle to gate:
    0.475 kg CO2 eq.

Caractéristiques des matériaux

Basic material
Wemid
Colour
파란색
작동 요소의 색상
주황색
UL 94 flammability rating
V-0

Rendszer specifikációk

End cover plate required
Igen
Number of potentials
1
레벨 수
1
레벨당 클램프 지점 개수
2
Levels cross-connected internally
Yes
Mounting rail
TS 35
N-function
No
PE function
Nie
PEN function
Nie

Otros datos técnicos

Open sides
derecha
Snap-on
Sí
Type of mounting
Snap-on

Conductors for clamping (rated connection)

Blade size
1.0 x 5.5 mm
Clamping range, max.
10 mm²
Clamping range, min.
0.34 mm²
Connection cross-section, stranded, max.
10 mm²
Connection cross-section, stranded, min.
0.34 mm²
Connection direction
arriba
Number of connections
2
Stripping length
12 mm
Twin wire-end ferrules, max.
1.5 mm²
Twin wire-end ferrules, min.
0.5 mm²
Type of connection
PUSH IN
Type of connection 2
PUSH IN
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
10 mm²
Wire connection cross section, finely stranded, min.
0.34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0.34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.34 mm²
Wire connection cross-section, solid core, max.
10 mm²
Wire connection cross-section, solid core, min.
0.34 mm²

Generalidades

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Caractéristiques nominales

Rated cross-section
6 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Nominal current
41 A
Current at maximum wires
41 A
Standards
IEC 60947-7-1
Rated impulse withstand voltage
8 kV
Pollution severity
3
Surge voltage category
III

Classificazioni

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
