APGTB 6 PE 2C/1
APGTB 6 PE 2C/1

APGTB 6 PE 2C/1

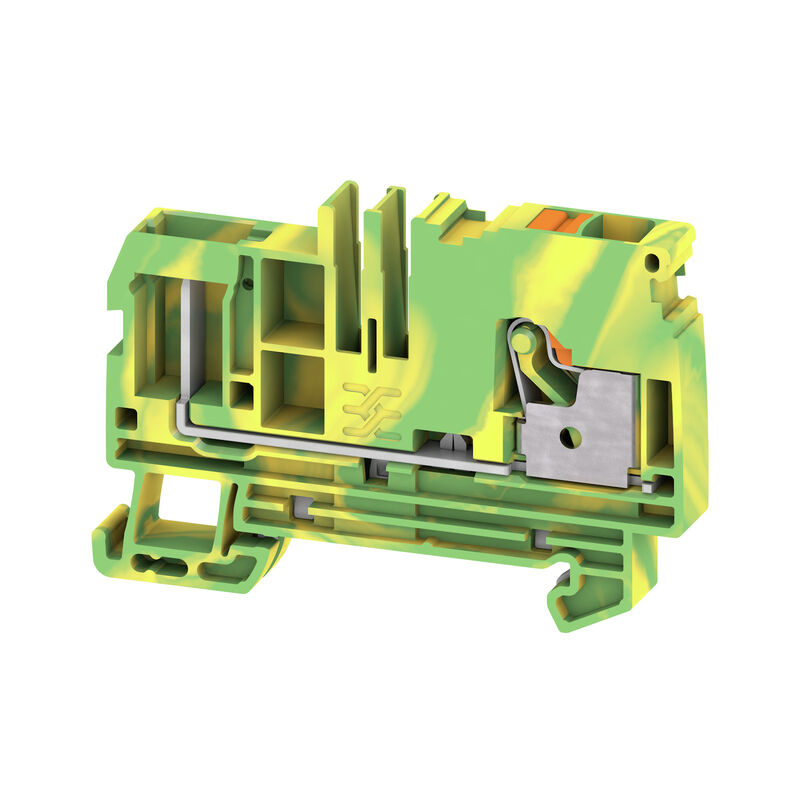

Steckbare Reihenklemme, PUSH IN, 6 mm², 800 V, grün / gelb

Art.-Nr. 3002340000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 56 Verwandte Artikel 161
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Version
Steckbare Reihenklemme, PUSH IN, 6 mm², 800 V, grün / gelb
Order No.
3002340000
Type
APGTB 6 PE 2C/1
GTIN (EAN)
4099986903241
Qty.
50 Stück

Abmessungen und Gewichte

Depth
45,5 mm
Tiefe (inch)
1,791 inch
Height
66,5 mm
Höhe (inch)
2,618 inch
Width
6,1 mm
Breite (inch)
0,24 inch
Net weight
17,7 g

Temperaturen

Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Product Carbon Footprint
  • Von der Wiege bis zum Werkstor:
    0.206 kg CO2 eq.

Werkstoffdaten

Basic material
Wemid
Colour
grün / gelb
Farbe Betätigungselemente
orange
UL 94 flammability rating
V-0

Systemkennwerte

End cover plate required
Ja
Number of potentials
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
1
Levels cross-connected internally
Nein
PE connection
Ja
N-function
Nein
PE function
Ja
PEN function
Nein

weitere technische Daten

Explosion-tested version
Nein
Open sides
rechts
Snap-on
Nein
Type of fixing
einschnappbar
Type of mounting
TS 35

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
steckbar

Klemmbare Leiter (Bemessungsanschluss)

Blade size
1,0 x 5,5 mm
Clamping range, max.
10 mm²
Clamping range, min.
0,34 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0,34 mm²
Connection direction
oben
Gauge to IEC 60947-1
A5
Number of connections
2
Stripping length
12 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22
Wire connection cross section, finely stranded, max.
10 mm²
Wire connection cross section, finely stranded, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,34 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
6 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,34 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0,34 mm²

Bemessungsdaten nach CSA

Certificate No. (CSA)
227442-80219640
Wire cross section max. (CSA)
8 AWG
Wire cross section min. (CSA)
22 AWG

Allgemeines

Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 22

Bemessungsdaten

Rated cross-section
6 mm²
Rated voltage
800 V
Rated voltage to adjoining terminal
800 V
Rated DC voltage
800 V
Current at maximum wires
41 A
Durchgangswiderstand gemäß IEC 60947-7-x
0,78 mΩ
Rated impulse withstand voltage
8 kV
Rated impulse withstand voltage to adjacent terminal
8 kV
Power loss in accordance with IEC 60947-7-x
1,31 mW
Pollution severity
3
Surge voltage category
III

Bemessungsdaten nach UL

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
8 AWG
Conductor size Factory wiring min. (cURus)
22 AWG
Conductor size Field wiring max. (cURus)
8 AWG
Conductor size Field wiring min. (cURus)
22 AWG

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
