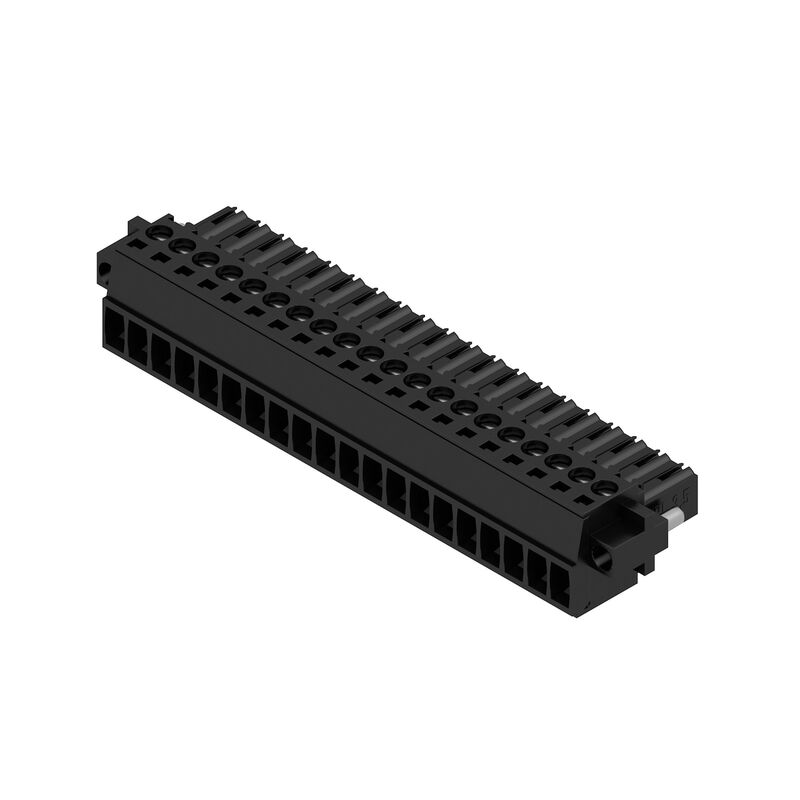

Product image
BL 3.50/20/180F SN BK BX

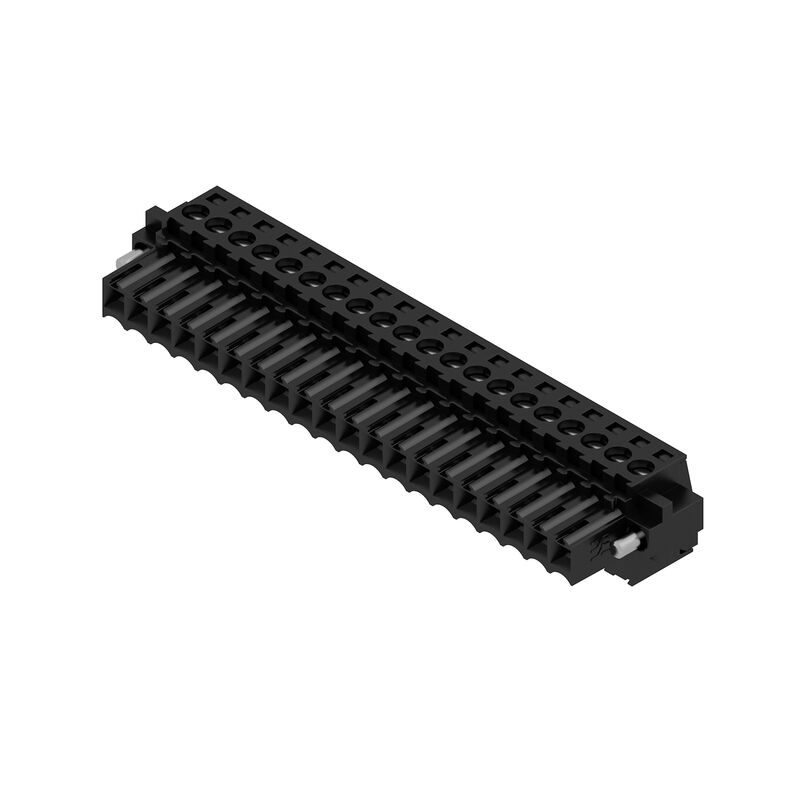

Illustration du produit
BL 3.50/20/180F SN BK BX
Dimensional drawing
BL 3.50/20/180F SN BK BX
Graph
BL 3.50/20/180F SN BK BX
Graph
BL 3.50/20/180F SN BK BX
Wykres
BL 3.50/20/180F SN BK BX
Graph

BL 3.50/20/180F SN BK BX

Ten produkt jest już niedostępny.

Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 20, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 1620870000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 6 Odpowiedniki 5 Produkty pokrewne 34
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, 3.50 mm, Liczba biegunów: 20, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Nr zam.
1620870000
Typ
BL 3.50/20/180F SN BK BX
GTIN (EAN)
4008190164775
Ilość
24 szt.
parametry produktu
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
opakowanie
skrzynia
Status dostawy
W przyszłości ten artykuł nie będzie już dostępny.
Ostatnia data zamówienia
/Date(1793401200000)/

Wymiary i masa

Głębokość
18,5 mm
Głębokość (cale)
0,728 inch
Wysokość
13 mm
Wysokość (cale)
0,512 inch
Szerokość
77 mm
Szerokość (cale)
3,031 inch
Masa netto
16,042 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Ślad węglowy produktu
  • Kołyska do bramy:
    0,672 kg CO2 eq.

Parametry systemu

제품군
OMNIMATE Signal - seria BL/SL 3.50
결선 유형
Przyłącze pola
와이어 결선 방식
Przyłącze z jarzmem
피치(mm)(P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Liczba biegunów
20
L1 in mm
66,5 mm
L1(인치)
2,618 "
Liczba rzędów
1
핀 시리즈 수량
1
정격 단면적
1,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
DIN VDE 0470에 따른 터치 안전 보호
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
볼륨 저항
≤5 mΩ
코딩 가능
Tak
Długość odizolowania
6 mm
śruba dociskowa
M 2
końcówka wkrętaka
0,4 x 2,5
końcówka wkrętaka norma
DIN 5264
Cykle wpinania
25
Siła wtykania/biegun, maks.
7 N
Siła ciągnięcia / biegun, maks.
5 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,2 Nm
      • maks.:
        0,25 Nm
  • Typ momentu obrotowego:
    Kołnierz śrubowy
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,15 Nm
      • maks.:
        0,2 Nm

Dane materiałowe

Materiał izolacyjny
PBT
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa wtyku
4...8 µm Sn cynowane na gorąco
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,4 mm x 1,5 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025740000
    • Długość zdejmowania izolacji:
      • znamionowy:
        5 mm
    • Zalecana tulejka kablowa:
      9018910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025750000
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
12 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
14,5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
10 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s z 100 A

Dane znamionowe wg CSA

협회(CSA)
CSA
인증 번호(CSA)
154685-1318353
정격 전압(사용 그룹 B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Wire cross-section, AWG, max.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 28
와이어 단면적, AWG, 최대
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

패키징
skrzynia
VPE 길이
104 mm
VPE 폭
84 mm
VPE 높이
70 mm

Testy typu

테스트: 표시 내구성
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, znacznik zatwierdzenia SEV, znacznik atestu CSA
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
테스트: 접속 오류(비호환성)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN IEC 60512 część 7 rozdział 5 / 05.94
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
테스트: 클램프 사용 가능한 단면
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.99
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/19 z końcówką tulejkową
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/7
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥5 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      2 × AWG 24/19 z końcówką tulejkową
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/7
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Maks. średnica zewnętrzna przewodnika: 2,9 mm
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
