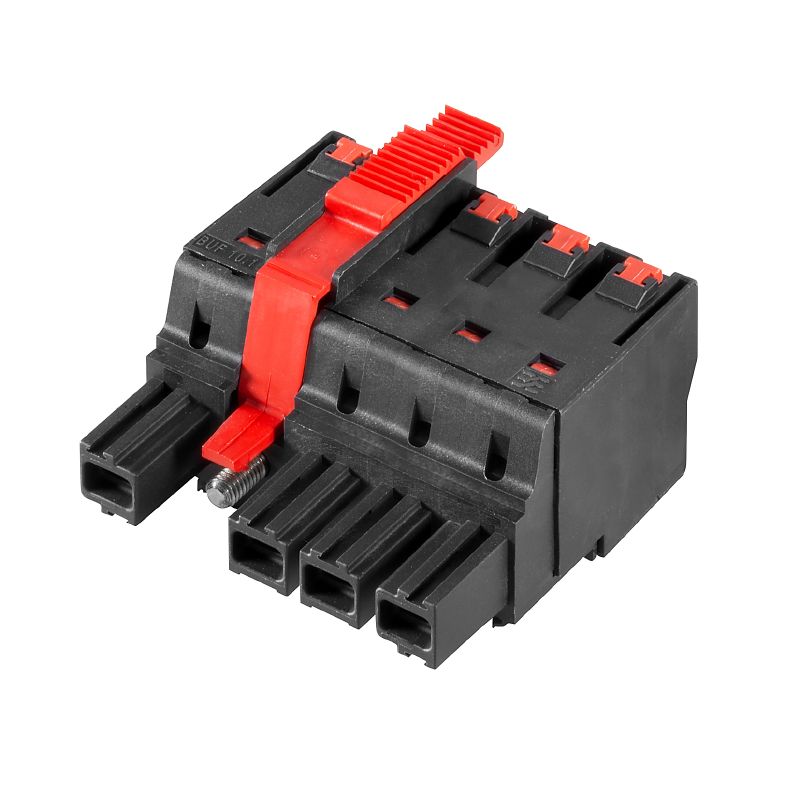

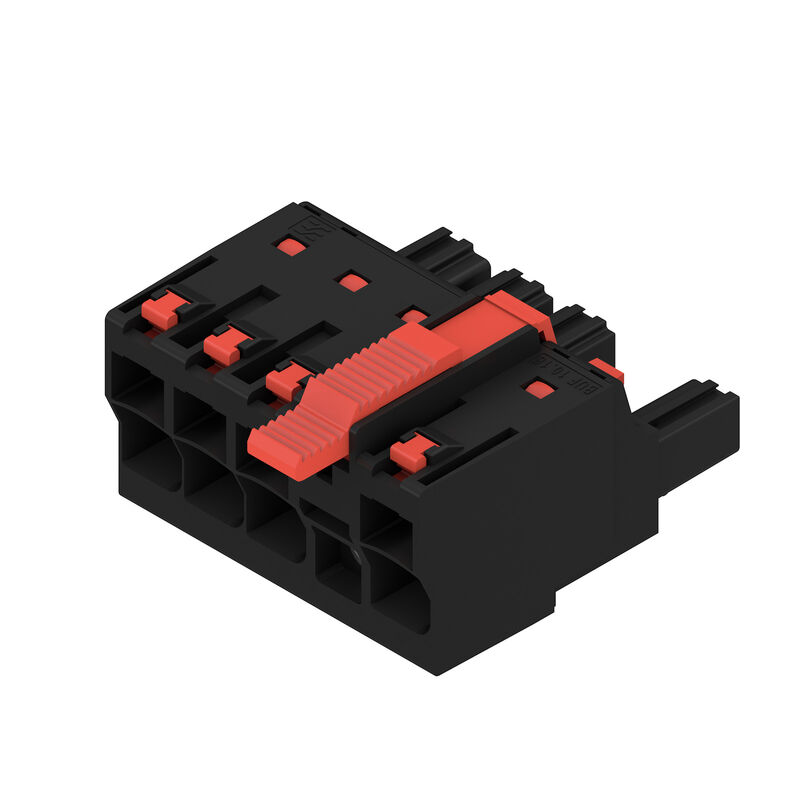

Imagen de producto
BUF 10.16IT/04/180MSF4 AG BK BX

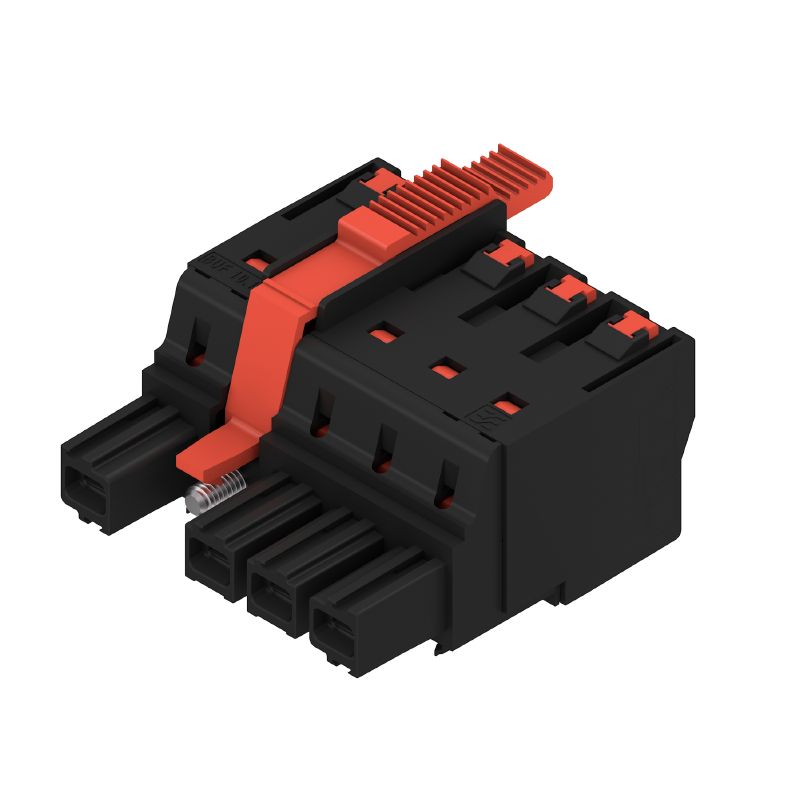

Imagen de producto
BUF 10.16IT/04/180MSF4 AG BK BX
Dimensional drawing
Similar a la ilustración
BUF 10.16IT/04/180MSF4 AG BK BX
Connection diagram
BUF 10.16IT/04/180MSF4 AG BK BX
Graph
BUF 10.16IT/04/180MSF4 AG BK BX
Graph
Easy connection of conductors
WIRE READY
BUF 10.16IT/04/180MSF4 AG BK BX
Ventaja del producto
Easy connection of conductors
WIRE READY
BUF 10.16IT/04/180MSF4 AG BK BX
Ventaja del producto
Quick wiring
BUF 10.16IT/04/180MSF4 AG BK BX
Ventaja del producto
Single-handed operation
Automatic latching

BUF 10.16IT/04/180MSF4 AG BK BX

PCB plug-in connector, female plug, 10.16 mm, Number of poles: 4, 180°, PUSH IN with push button, Clamping range, max. : 16 mm², Box

N.º de artículo 2493280000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Productos relacionados 6
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Datos nominales según UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

General ordering data

Utförande
PCB plug-in connector, female plug, 10.16 mm, Number of poles: 4, 180°, PUSH IN with push button, Clamping range, max. : 16 mm², Box
Art.nr.
2493280000
Typ
BUF 10.16IT/04/180MSF4 AG BK BX
GTIN (EAN)
4050118503067
Förp.
24 Pieza
Valores característicos del producto
IEC: 1000 V / 76 A / 2.5 - 16 mm²
UL: 600 V / 51 A / AWG 12 - AWG 6
Embalaje
Caja

Dimensions and weights

Djup
39,5 mm
Byggdjup (tum)
1,555 inch
Höjd
33,3 mm
Altura (pulgadas)
1,311 inch
Bredd
50,8 mm
Anchura (pulgadas)
2 inch
Nettovikt
14 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant with exemption
RoHS-undantag (om tillämpligt/känt)
6aI
REACH SVHC
Lead 7439-92-1
SCIP
a9fcc928-8cc3-4126-aede-eb294a2dd7f6

System Parameters

Серия изделия
OMNIMATE Power - Serie BU/SU 10.16
Вид соединения
Conexión de campo
Ledaranslutningsteknik
PUSH IN con pulsador
Delning i mm (P)
10,16 mm
Delning i tum (P)
0,4 "
Ledarutgångsriktning
180°
Количество полюсов
4
L1 в мм
40,64 mm
L1 в дюймах
1,6 "
Количество рядов
1
Polradstal
1
Расчетное сечение
16 mm²
Защита от прикосновения согласно DIN VDE 57 106
protección de dedos
Beröringsskydd enligt DIN VDE 0470
IP 20
Вид защиты
IP20
Кодируемый
Sí
Longitud de desaislado
18 mm
Åtdragningsmoment för skruvfläns, min.
0,3 Nm
Åtdragningsmoment för skruvfläns, max.
0,4 Nm
Punta de destornillador
0,8 x 4,0
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
15 N
Fuerza de extracción/polo, máx.
15 N

Material data

Isoleringsmaterial
PA GF
Färgkod
negro
Färg manöverelement
rojo
gris
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Isolationsmotstånd
≥ 10⁸ Ω
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
aleación de cobre
Kontaktyta
Plateado
Skiktstruktur för stiftkontakten
≥ 3 µm Ag
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C

Conductors suitable for connection

Anslutningsområde, min.
2,5 mm²
Anslutningsområde, max.
16 mm²
Ledardiameter, AWG, min.
AWG 12
Ledardiameter, AWG, max
AWG 4
entrådig, min. H05(07) V-U
2,5 mm²
entrådig, max. H05(07) V-U
10 mm²
Flertrådig, min. H07 V-R
10 mm²
flertrådig, max. H07V-R
16 mm²
fintrådig, min. H05(07) V-K
2,5 mm²
fintrådig, max. H05(07) V-K
16 mm²
med AEH med krage DIN 46 228/4, min.
2,5 mm²
med ändhylsa med krage DIN 46 228/4, max.
16 mm²
med ändhylsa, DIN 46228 pt 1, min.
2,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
16 mm²
Anslutningsbar ledare
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      2,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019180000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004090000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      9019210000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004110000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      6 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        20 mm
    • Terminal tubular recomendado:
      0565700000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      9004130000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      10 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0565800000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0379300000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      16 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        21 mm
    • Terminal tubular recomendado:
      0566000000
    • Longitud de desaislado:
      • nominal:
        18 mm
    • Terminal tubular recomendado:
      0375200000
Referenstext
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Rated data acc. to IEC

Märkström, min. antal poler (Tu=20°C)
76 A
Märkström, max. antal poler (Tu=20°C)
71 A
Märkström, min. antal poler (Tu=40°C)
70 A
Märkström, max. antal poler (Tu=40°C)
62 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
1 000 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
8 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
8 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
8 kV
Korttidströmhållfasthet
3 x 1s con 800 A

Datos nominales según UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Tensión nominal (Use Group F / UL 1059)
1 000 V
Номинальный ток (группа использования B/UL 1059)
51 A
Номинальный ток (группа использования C/UL 1059)
51 A
Номинальный ток (группа использования F/UL 1059)
51 A
Ledardiameter AWG, min.
AWG 12
Поперечное сечение подключаемого провода AWG, макс.
AWG 6
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Förpackning
Box
VPE-längd
356 mm
VPE-bredd
191 mm
VPE-höjd
77 mm

Pruebas tipo

Test: Hållfasthet för märkningar
  • Estándar:
    IEC 60068-2-70 / 12.95
  • Prueba:
    marca de origen, identificación de tipo, paso, durabilidad, Longitud de desaislado
  • Evaluación:
    disponible
Test: Klämbar area
  • Estándar:
    IEC 60999-1:1999-11, sección 9.1, IEC 60947-1:2011-03, sección 8.2.4.5.1
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      semirrígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 2,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 16 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 10 mm²
    • Tipo de conductor y sección de conductor:
      AWG 12/1
    • Tipo de conductor y sección de conductor:
      AWG 12/19
    • Tipo de conductor y sección de conductor:
      AWG 4/1
    • Tipo de conductor y sección de conductor:
      AWG 4/19
  • Evaluación:
    superado
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Estándar:
    IEC 60999-1:1999-11, sección 9.4 bzw., sección 8.10
  • Requerimiento:
    0,7 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
  • Evaluación:
    superado
  • Requerimiento:
    2,9 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-K16
    • Tipo de conductor y sección de conductor:
      H07V-U16
  • Evaluación:
    superado
  • Requerimiento:
    4,5 kg
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 4/7
    • Tipo de conductor y sección de conductor:
      AWG 4/19
Frånslagstest
  • Estándar:
    IEC 60999-1:1999-11, sección 9.5
  • Requerimiento:
    ≥50 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 14/1
    • Tipo de conductor y sección de conductor:
      AWG 14/19
    • Tipo de conductor y sección de conductor:
      H07V-K2.5
    • Tipo de conductor y sección de conductor:
      H07V-U2.5
  • Evaluación:
    superado
  • Requerimiento:
    ≥100 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      H07V-K16
    • Tipo de conductor y sección de conductor:
      H07V-U16
  • Evaluación:
    superado
  • Requerimiento:
    ≥ 135 N
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      AWG 4/7
    • Tipo de conductor y sección de conductor:
      AWG4/19
  • Evaluación:
    superado

Indicación importante

IPC-konformitet
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Hänvisningstext
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular con aislamientos según DIN 46228/4
  • Terminal tubular sin aislamientos según DIN 46228/1
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses
