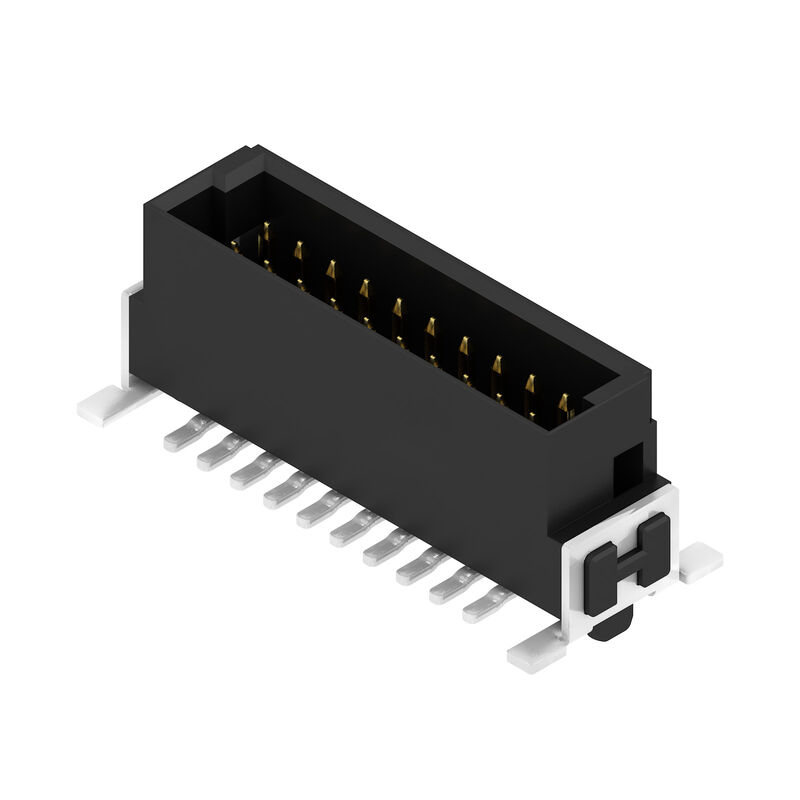

Obrázek výrobku
FMH1 S1/20V F1 B RL
Obrázek výrobku
FMH1 S1/20V F1 B RL
Dimensional drawing
FMH1 S1/20V F1 B RL
Detailní výkres
FMH1 S1/20V F1 B RL
Křivka odlehčení
FMH1 S1/20V F1 B RL

FMH1 S1/20V F1 B RL

Tento výrobek již nebude k dispozici.

Poslední datum objednávky: /Date(1798671600000)/

Leiterplattensteckverbinder, Stiftleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 20, 180°, Tape

ID výrobku 2747000000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Je protikusem 4 Příbuzné výrobky 9
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Données nominales selon UL 1977 Packing Important note Clasificaciones

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Stiftleiste, SMD-Lötanschluss, Raster in mm (P): 1.27 mm, Polzahl: 20, 180°, Tape
Číslo objednávky
2747000000
Typ
FMH1 S1/20V F1 B RL
GTIN (EAN)
4064675001249
Množství
280 items
Product data
IEC: / 2.8 A
UL: 150 V
Packaging
Tape
Stav objednávky
This article will no longer be available in the future.
Poslední datum objednávky
/Date(1798671600000)/

Dimensions and weights

Hloubka
7,4 mm
Hloubka (v palcích)
0,291 inch
Výška
7,6 mm
Altura (pulgadas)
0,299 inch
Šířka
17,78 mm
Width (inches)
0,7 inch
Masa netto
5,604 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Systemkennwerte

Skupina produktů
OMNIMATE Signal – Board-to-Board
Typ připojení
Board connection
Montáž na PCB desku
Conexión por soldadura SMD
Rozteč v mm (P)
1,27 mm
Rozteč v palcích (P)
0,05 "
Výstupní tvarovka
180°
Počet pólů
20
Počet pájených kolíků na pól
1
Компланарность:
0,1 mm
Количество рядов
1
Количество полюсных рядов
2
Степень защиты
IP20
Объемное сопротивление
<25 mΩ
Циклы коммутации
500
Усилие вставки на полюс, макс.
0,6 N
Усилие вытягивания на полюс, макс.
0,6 N

Werkstoffdaten

Izolační materiál
LCP
Barevný
black
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Odpor izolace
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Основной материал контактов
Сплав медный
Материал контакта
Сплав меди
Поверхность контакта
Золото поверх никеля
Структура слоев штепсельного контакта
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-55 °C
Driftstemperatur, max
125 °C

Bemessungsdaten nach IEC

Jmenovitý proud, min. počet pólů (Tu=20 °C)
2,8 A
Povrchová vzdálenost, min.
0,4 mm
Vzdušná vzdálenost, min.
0,4 mm

Données nominales selon UL 1977

Hivatkozás a tanúsítási értékekre
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.
Jmenovité napětí (UL 1977) (zastaralé)
150 V

Packing

Balení
Tape
Délka VPE
350 mm
Šířka VPE
350 mm
Výška VPE
135 mm

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.

Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
