H2,5/19T ZH GR SV
H2,5/19T ZH GR SV
Чертеж

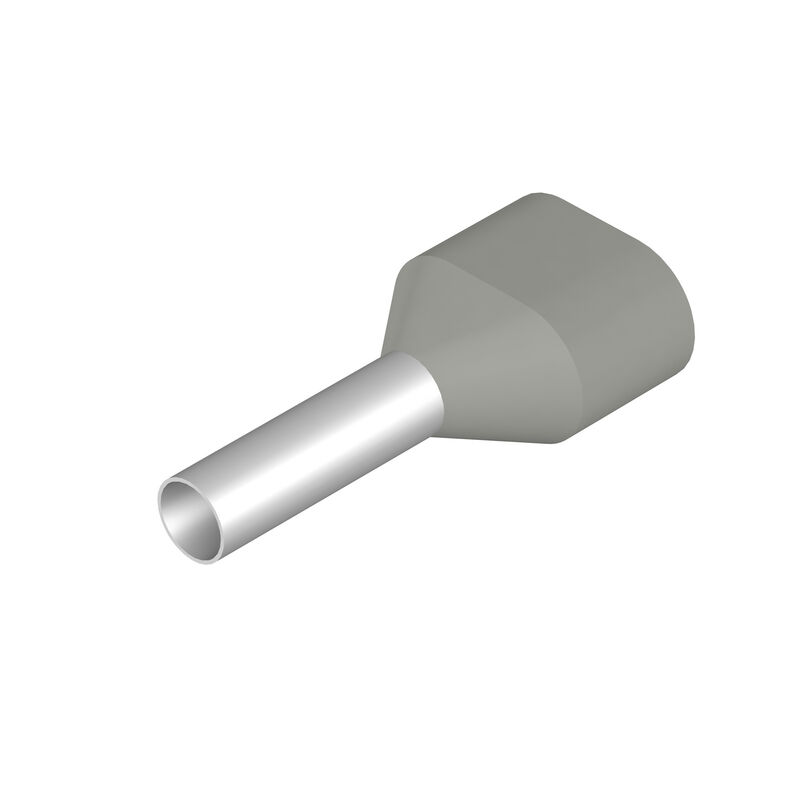

H2,5/19T ZH GR SV

Кабельный наконечник, Двойной наконечник, 13 mm, 10 mm, серый

№ продукта 9018580000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Является принадлежностью 10 Связанные продукты 4
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Tekniska data Terminales tubulares Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/bd70fd7c-25a7-46d9-a404-2588bf18d09f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b770a92f-60fd-42c9-876f-9d6366f8928c/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E499744

Основные данные для заказа

Version
Кабельный наконечник, Двойной наконечник, 13 mm, 10 mm, серый
Order No.
9018580000
Type
H2,5/19T ZH GR SV
GTIN (EAN)
4008190272647
Кол.
250 Штука
Упаковка
В ленте из пакетов

Размеры и массы

Масса нетто
0.324 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Tekniska data

Description of article
Dubbel-ändhylsa, färg grå
Version
Двойной наконечник

Terminales tubulares

Collar height (A)
8 mm
Collar width (B)
4.5 mm
Colour code
Telemecanique
Conductor cross-section
2.5 mm²
Contact surface diameter (D1)
2.8 mm
Contact surface length (L2)
10 mm
L1 in mm
19 mm
Metal sleeve thickness (S1)
0.15 mm
Plastic collar thickness (S2)
0.4 mm
Stripping length
13 mm
Wire connection cross section AWG, max.
AWG 14

Классификации

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
