H35,0/30 DS RT

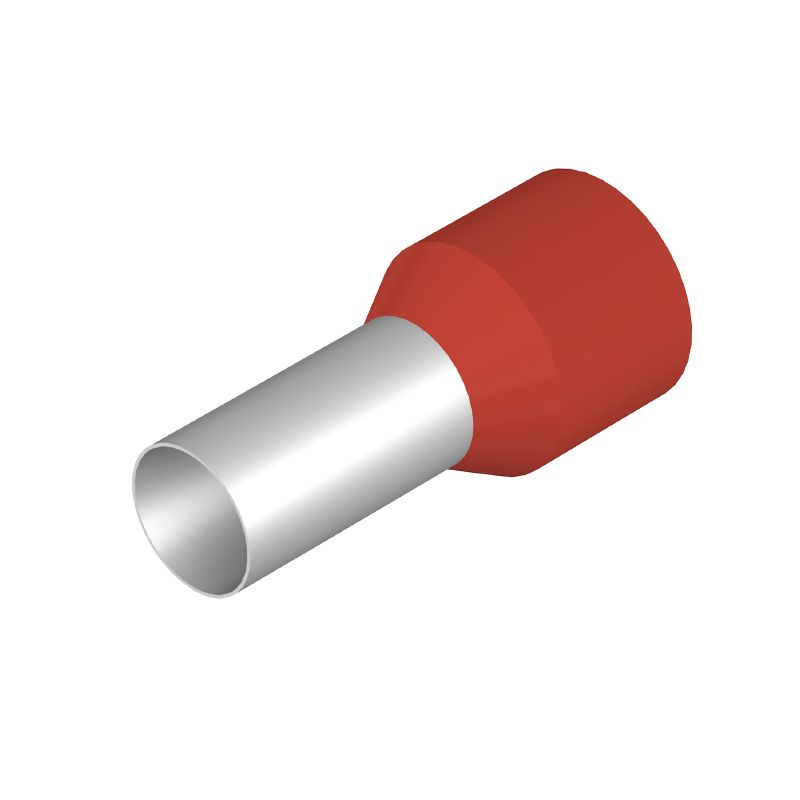

Abbildung ähnlich
H35,0/30 DS RT
Zeichnung

H35,0/30 DS RT

Aderendhülse, Standard, 19 mm, 16 mm, rot

Art.-Nr. 1418020000
Datenblatt herunterladen Produkt Downloads Engineering Support
Verwandte Artikel 4
Zulassungen Allgemeine Bestelldaten Rozměry a hmotnosti Umweltanforderungen Technische Daten Aderendhülsen Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E354986

Allgemeine Bestelldaten

Ausfuehrung
Aderendhülse, Standard, 19 mm, 16 mm, rot
Best.-Nr.
1418020000
Art
H35,0/30 DS RT
GTIN (EAN)
4050118221466
VPE
50 Stück
Verpackung
lose

Rozměry a hmotnosti

Čistá hmotnost
1,856 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technische Daten

Artikelbeschreibung
Aderendhülse mit Kunststoffkragen, Sondergröße, Farbe rot
Ausführung
Standard

Aderendhülsen

Abisolierlänge
19 mm
Contact surface length (L2)
16 mm
Farbcode
DIN
Kontaktytans diameter (D1)
8,3 mm
Kragendurchmesser (D2)
12,7 mm
Kunststoffkragendicke (S2)
0,4 mm
L1 in mm
30 mm
Leiteranschlussquerschnitt
35 mm²
Leiteranschlussquerschnitt AWG, max.
AWG 2
Metallhülsendicke (S1)
0,2 mm

Klassifikationen

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
