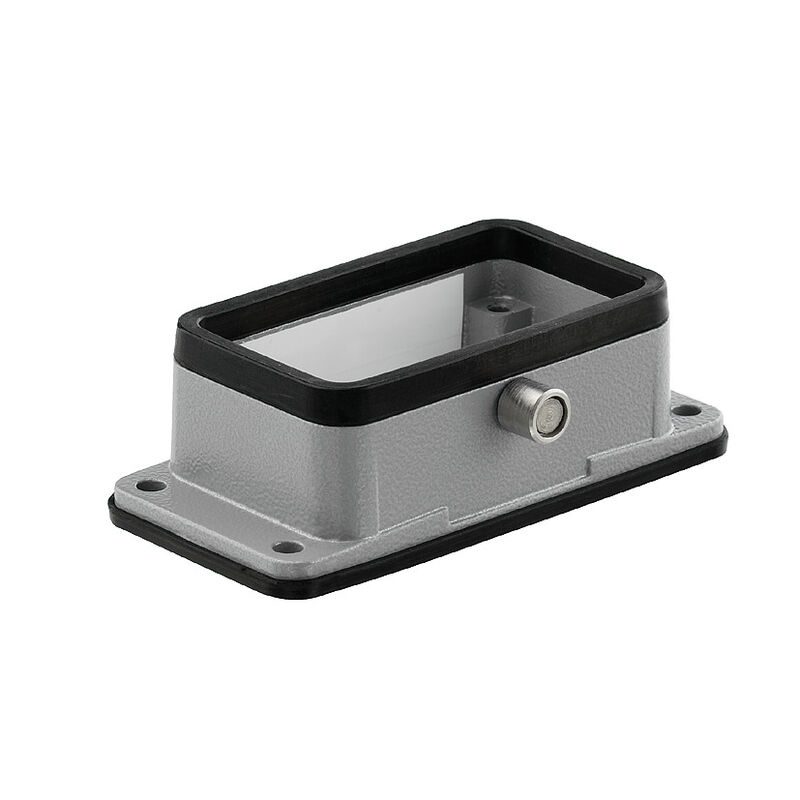

obudowa HDC, Rozmiar instalacji: 4, Stopień ochrony: IP65, po podłączeniu, Obudowa panelowa, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: none

Nr. produktu 1901700000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest dodatkiem 2 Produkty pokrewne 1
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego wymiary Dane ogólne wersja Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Ogólne dane zamówieniowe

Wersja
obudowa HDC, Rozmiar instalacji: 4, Stopień ochrony: IP65, po podłączeniu, Obudowa panelowa, Zatrzask mocujący boczny u dołu, standard, Wymiary wlotów kablowych: none
Nr zam.
1901700000
Typ
HDC 10B AZO
GTIN (EAN)
4032248592937
Ilość
1 szt.

Wymiary i masa

Głębokość
95 mm
Głębokość (cale)
3,74 inch
Wysokość
29 mm
Wysokość (cale)
1,142 inch
Szerokość
59 mm
Szerokość (cale)
2,323 inch
Wymiar mocowania wysokość
32 mm
Wymiar mocowania szerokość
83 mm
Masa netto
71,28 g

Temperatury

Temperatura graniczna
-40 °C ... 125 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%
Odporność chemiczna
  • Substancja:
    Aceton
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Olej wiertniczy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej napędowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Alkohol etylowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej przekładniowy
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Olej hydrauliczny
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Płyn chłodzący
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzyna ropopochodna
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Pocenie
  • Odporność chemiczna:
    Odporny
  • Substancja:
    Benzyna wysokiej jakości
  • Odporność chemiczna:
    Warunkowo odporny
  • Substancja:
    Woda
  • Odporność chemiczna:
    Odporny
  • Substancja:
    UV
  • Odporność chemiczna:
    Niestabilny
  • Substancja:
    Ozon
  • Odporność chemiczna:
    Niestabilny

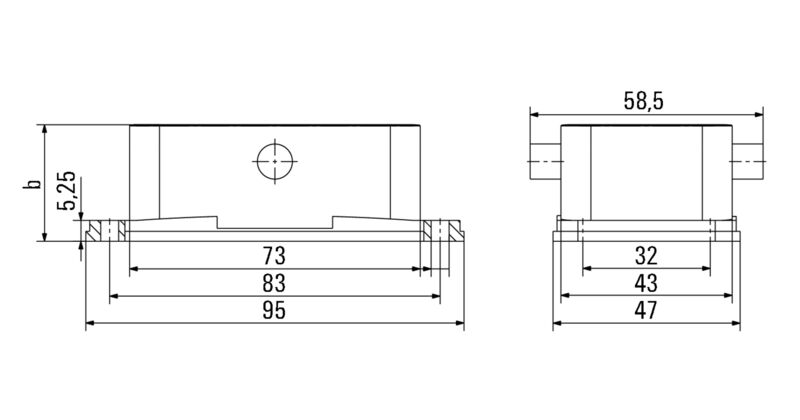

wymiary

Anchura base C1
47 mm
B ház magasság
29 mm
Height of base B1
5 mm
Kabelový vstup
Nie
Longitud, caja
73 mm
odstęp otworów długość A2
83 mm
Width housing C
43 mm

Dane ogólne

Material låselement
stal nierdzewna
Materiale base della custodia
odlew ciśnieniowy aluminiowy
Protection degree
IP65
po podłączeniu
Корпуса ЭМС
Nie
표면 마감
lakier proszkowy

wersja

BG
4
część górna/część dolna/wieko
część dolna
Forma konstrukcyjna
standard
kolor (RAL)
RAL 7035
liczba wpustów kablowych z boku
0
Odpowiednie do ModuPlug®
Tak
Osłona
bez pokrywy
Rozmiar instalacji
4
Typ
Dobudowa (przeprowadzenie)
uszczelka
NBR
wersja obudowy
Obudowa panelowa
wersja pałąka
Zacisk mocujący środkowy
wersja systemu zamykania
Zatrzask mocujący boczny u dołu
wpust kablowy
Nie
Wymiary wlotów kablowych
none

Ważna informacja

Informacje produktowe
Podczas montażu obudów trzeba zwrócić uwagę na prawidłowe ułożenie uszczelki płaskiej.

Klasyfikacje

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
