HDC 24B ABU
HDC 24B ABU

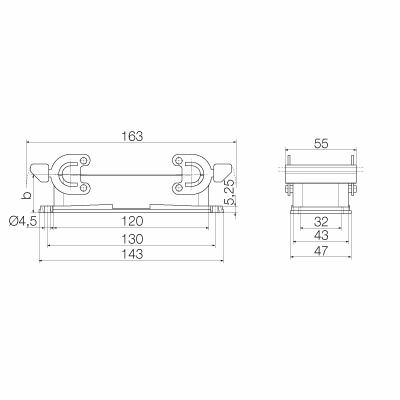

Výkres
HDC 24B ABU
Montážní výřez

HDC 24B ABU

HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Přepážkový kryt, Boční uzamykací svorka na dolní straně, Nevýměnná boční uzamykací svorka, Standardně, Velikost kabelových vstupů: none

ID výrobku 1212400000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 23 Je příslušenstvím 17 Protikusy 17 Je protikusem 47 Jednotlivý díl 8 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Rozměry Obecné údaje Verze Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Přepážkový kryt, Boční uzamykací svorka na dolní straně, Nevýměnná boční uzamykací svorka, Standardně, Velikost kabelových vstupů: none
Číslo objednávky
1212400000
Typ
HDC 24B ABU
GTIN (EAN)
4008190083939
Množství
1 ks

Rozměry a hmotnosti

Výška
29.3 mm
Výška (v palcích)
1.154 inch
Šířka
55 mm
Šířka (v palcích)
2.165 inch
Rozměr při montáži – výška
32 mm
Rozměr při montáži – šířka
130 mm
Čistá hmotnost
174 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Conditionally resistant
  • Substance:
    Huile pour forage
  • Vegyszerállóság:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

Rozměry

Celková délka pouzdra
120 mm
Délka rozteče otvorů A2
130 mm
Kabelový vstup
Ne
Výška pouzdra B
30 mm
Výška základny B1
5.3 mm
Šířka pouzdra C
43 mm
Šířka základny C1
47 mm

Obecné údaje

Provedení povrchu
Práškové lakování
Stupeň krytí
IP65
v zapojeném stavu

Verze

Barva (RAL)
RAL 7035
BG
8
Byggform
Standardně
Design of housing
Přepážkový kryt
Dimensiones de las entradas de cable
none
Fedél
bez krytu
Installation size
8
Kabelový vstup
Ne
Number of cable glands
0
Numero entrate cavo in alto
0
Top part/bottom part/lid
lower part
Typ
Bulkhead (průchodka)
Těsnění
NBR
Verze svorky
Boční uzamykací svorka
Vhodné pro systém ModuPlug®
Ano
Исполнение затворной системы
Boční uzamykací svorka na dolní straně
Nevýměnná boční uzamykací svorka
측면 케이블 인입 수
0

Důležitá poznámka

Informace o produktu
Při montáži skříní se ujistěte, že je ploché těsnění správně usazeno.

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
