HDC 24D SDLU 1M32G
HDC 24D SDLU 1M32G

HDC 24D SDLU 1M32G

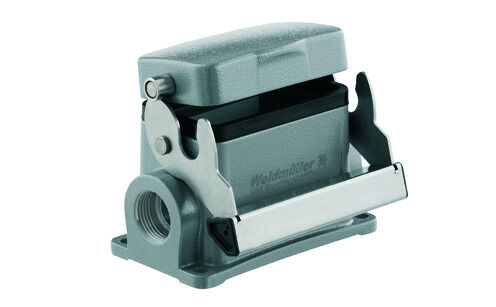

HDC enclosures, Installation size: 4, Protection degree: IP65, in plugged condition, Base housing, End-locking clamp, lower side, high, with cover, Size of cable entries: M 32

N. articolo 1903510000
Download foglio dati Teknisk support Nedladdningar av produkter
Använda produkter 14
Homologaciones Datos generales para pedido Dimensions and weights Temperaturen Conformidad medioambiental del producto Mått Allmänna data Utförande Классификации

Homologaciones

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Datos generales para pedido

Utförande
HDC enclosures, Installation size: 4, Protection degree: IP65, in plugged condition, Base housing, End-locking clamp, lower side, high, with cover, Size of cable entries: M 32
Art.nr.
1903510000
Typ
HDC 24D SDLU 1M32G
GTIN (EAN)
4032248588213
Förp.
1 Styk

Dimensions and weights

Höjd
96,5 mm
Wysokość (cale)
3,799 inch
Bredd
100,9 mm
Byggbredd (tum)
3,972 inch
Montagemått höjd
45 mm
Montagemått bredd
82 mm
Net weight
425 g

Temperaturen

Gränsvärde, temperatur
-40 °C ... 125 °C

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme sin exención
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Kemikaliebeständighet
  • Substance:
    Acetone
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Drilling oil
  • Chemical resistance:
    Resistant
  • Substance:
    Diesel
  • Chemical resistance:
    Resistant
  • Substance:
    Ethyl alcohol
  • Chemical resistance:
    Resistant
  • Substance:
    Transmission oil
  • Chemical resistance:
    Resistant
  • Substance:
    Hydraulic oil
  • Chemical resistance:
    Resistant
  • Substance:
    Coolant
  • Chemical resistance:
    Resistant
  • Substance:
    Petroleum benzine
  • Chemical resistance:
    Resistant
  • Substance:
    Sweat
  • Chemical resistance:
    Resistant
  • Substance:
    Premium gasoline
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Water
  • Chemical resistance:
    Resistant
  • Substance:
    UV
  • Chemical resistance:
    Unstable
  • Substance:
    Ozone
  • Chemical resistance:
    Unstable

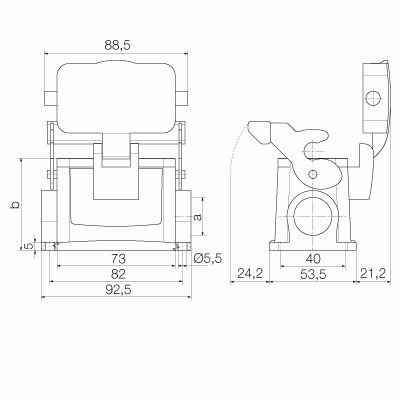

Mått

Bredd C1 - sockel
55,5 mm
Bredd kapsling
43 mm
Höjd kapsling B
74 mm
Höjd sockel B1
5 mm
Hålavstånd längd A2
82 mm
Kabelingång
m. gänga
Längd kapsling
73 mm

Allmänna data

Anmärkning skyddsklass
Skyddsklass med låst lock: IP 65
EMC-kapslingar
Nej
Kapslingsmaterial
Aluminiumpressgjutgods
Material låselement
Edelstahl
Skyddsklass
IP65
im gestecktem Zustand
Yta
Powder coating

Utförande

Antal kabelingång på sidan
1
Antal kabelingång uppe
0
BG
4
Bygelutförande
Längsbygel
Byggform
hög
Färg (RAL)
RAL 7035
Gänga (inre)
M 32
Installationsstorlek
4
Kabelingång
m. gänga
Lämplig för ModuPlug®
Ja
Storlek på kabelinföringar
M 32
Tätning
NBR
Typ
Aufbau (Sockel)
Utförande kapsling
Sockelgehäuse
Utförande lock
with cover
Utförande låssystem
End-locking clamp, lower side
Överdel/Underdel/Lock
lower part
Övertäckning
with cover

Классификации

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
