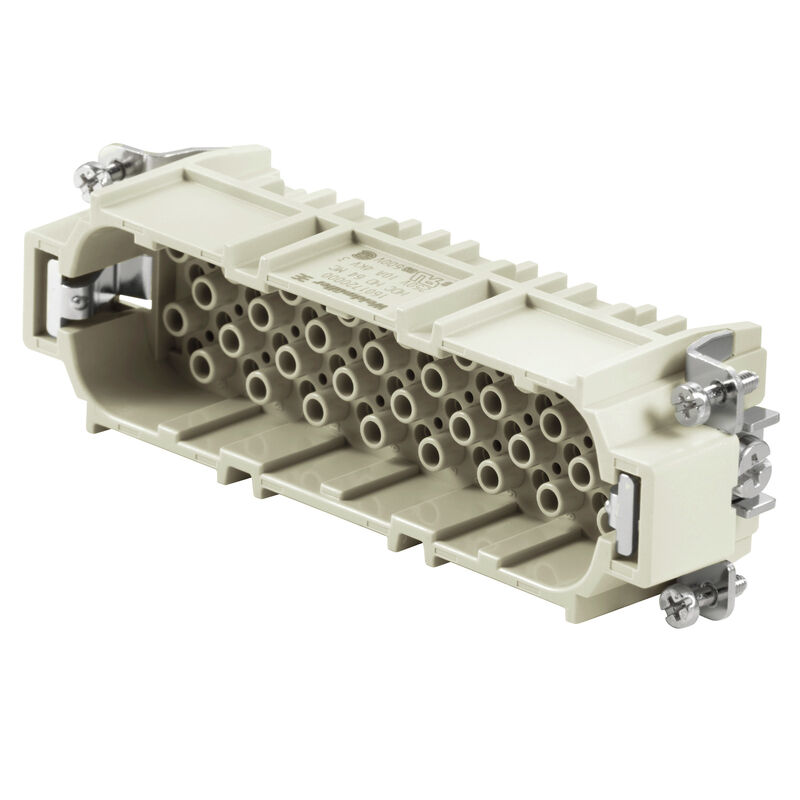

HDC - Kontakt, Hane, 250 V, 10 A, Antal poler: 64, Crimpanslutning, Installationsstorlek: 8

Produkt-ID 1601720000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 15 Använda produkter 2
Godkännanden Általános rendelési adatok Mått och vikter Temperaturer Miljööverenstämmelse för produkt Mått Allmänna data Anslutningsdata PE Utförande Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E92202

Általános rendelési adatok

Utförande
HDC - Kontakt, Hane, 250 V, 10 A, Antal poler: 64, Crimpanslutning, Installationsstorlek: 8
Art.nr.
1601720000
Typ
HDC HD 64 MC
GTIN (EAN)
4008190125073
Förp.
1 items

Mått och vikter

Djup
111 mm
Byggdjup (tum)
4,37 inch
Höjd
39,5 mm
Bygghöjd (tum)
1,555 inch
Bredd
34 mm
Byggbredd (tum)
1,339 inch
Nettovikt
61,6 g

Temperaturer

Gränsvärde, temperatur
-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
V souladu bez výjimky
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd
Kemikaliebeständighet
  • Innehåll:
    Aceton
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Ammoniak, vattenhaltig
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Bensin
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Bensen
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Dieselolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Ättiksyra, koncentrerad
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Kaliumhydroxid
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Metanol
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Motorolja
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Lut, utspädd
  • Kemisk beständighet:
    Beständigt
  • Innehåll:
    Klorfluorkolväten
  • Kemisk beständighet:
    Villkorligt beständigt
  • Innehåll:
    Utomhusanvändning
  • Kemisk beständighet:
    Villkorligt beständigt

Mått

Bredd
34 mm
Höjd stickkontakt
39,5 mm
Längd sockel
111 mm

Allmänna data

Anschlussart
Crimpanslutning
Antal effektkontakter
64
Antal signalkontakter
0
Anzugsdrehmoment, max. PE-Anschluss
1,5 Nm
Anzugsdrehmoment, min. PE-Anschluss
1,2 Nm
Baugröße
8
Baureihe
HD
Bemessungsspannung (DIN EN 61984)
250 V
BG
8
Brennbarkeitsklasse nach UL 94
V-0
Durchgangswiderstand
≤4 mΩ
Farbe
beige
Isolationswiderstand
1010 Ω
Isolierstoff
PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad)
Isolierstoffgruppe
IIIa
Leiteranschlussquerschnitt
2,5 mm²
Låg rökutveckling enligt DIN EN 45545-2
Ja
Märkstötspänning (DIN EN 61984)
4 kV
Märkström (DIN EN 61984)
10 A
Märkspänning enligt UL/CSA
600 V AC/DC
Märkström (cUR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    10 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 16
  • Märkström:
    7 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 18
  • Märkström:
    7 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 20
  • Märkström:
    2,75 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 22
  • Märkström:
    2,75 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 24
  • Märkström:
    2,75 A
Märkström (UR)
  • Ledaranslutningsarea, genomsnitt:
    AWG 14
  • Märkström:
    10 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 16
  • Märkström:
    7 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 18
  • Märkström:
    7 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 20
  • Märkström:
    2,75 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 22
  • Märkström:
    2,75 A
  • Ledaranslutningsarea, genomsnitt:
    AWG 24
  • Märkström:
    2,75 A
Polzahl
64
Steckzyklen Ag
≥ 500
Steckzyklen Au
≥ 500
Typ
Hane
Verschmutzungsgrad
3
Werkstoff
Kopparlegering

Anslutningsdata PE

Anslutningstyp PE
Skruvanslutning
Avisoleringslängd PE-anslutning
10 mm
Klingmått slits (PE-anslutning)
SD 0,6 x 3,5
SD 0,8 x 4,0
Ledaranslutningsarea AWG (PE), max.
AWG 14
Ledardiameter, AWG (PE), min.
AWG 20
Montageskruv
M 4
Märkarea
2,5 mm²
Tightening torque, max. PE connection
1,5 Nm
Tightening torque, min. PE connection
1,2 Nm

Utförande

Anslutningstyp
Crimpanslutning
Avisoleringslängd nominellt
8 mm
BG
8
Genomgångsmotstånd (6)
≤4 mΩ
Grundläggande material
Kopparlegering
Installationsstorlek
8
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, entrådig max.
2,5 mm²
Ledardiameter, entrådig min.
0,5 mm²
Ledardiameter, fintrådig, max.
2,5 mm²
Ledardiameter, max.
2,5 mm²
Ledardiameter, min.
0,14 mm²

Klassificeringar

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
