HDC MF 6B BA
Obrázek výrobku
HDC MF 6B BA

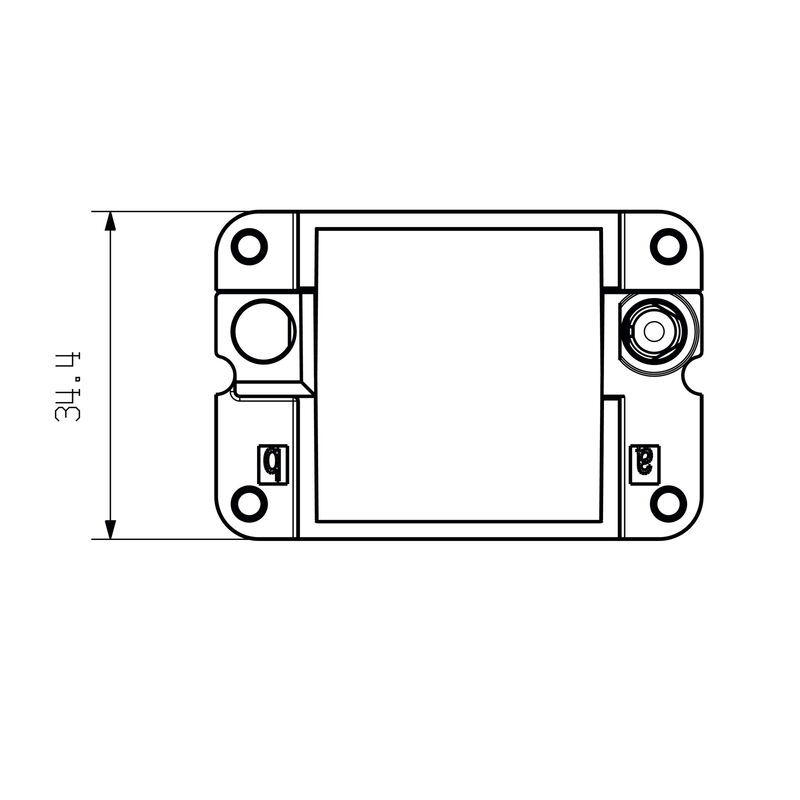

Výkres
HDC MF 6B BA
Výkres
HDC MF 6B BA
Výkres
HDC MF 6B BA
Montážní výřez

HDC MF 6B BA

Rám

ID výrobku 1428940000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 5 Je příslušenstvím 53 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Obecné údaje PE připojení, údaje Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Všeobecné objednací údaje

Verze
Rám
Číslo objednávky
1428940000
Typ
HDC MF 6B BA
GTIN (EAN)
4050118233353
Množství
1 ks

Rozměry a hmotnosti

Hloubka
37,35 mm
Hloubka (v palcích)
1,47 inch
Výška
36,4 mm
Výška (v palcích)
1,433 inch
Šířka
51 mm
Šířka (v palcích)
2,008 inch
Čistá hmotnost
64,5 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
d447edfa-0214-4f34-b5ba-82eae491b46a

Obecné údaje

Installation size
3
Material básico
Tlakově litý zinek
Número de ranuras
2
Plugging cycles
≥ 500
Serie
ModuPlug

PE připojení, údaje

Anzugsdrehmoment, max. PE-Anschluss
1,3 Nm
Connection type PE
Šroubové připojení
Leiteranschlussquerschnitt, max.
10 mm²
Leiteranschlussquerschnitt, min.
0,5 mm²
Tightening torque, min. PE connection
1,2 Nm

Klasifikace

ETIM 8.0
EC002312
ETIM 9.0
EC002312
ETIM 10.0
EC002312
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
