HDC MMBIT 8 MC M SH

Ladda ner datablad Använda produkter

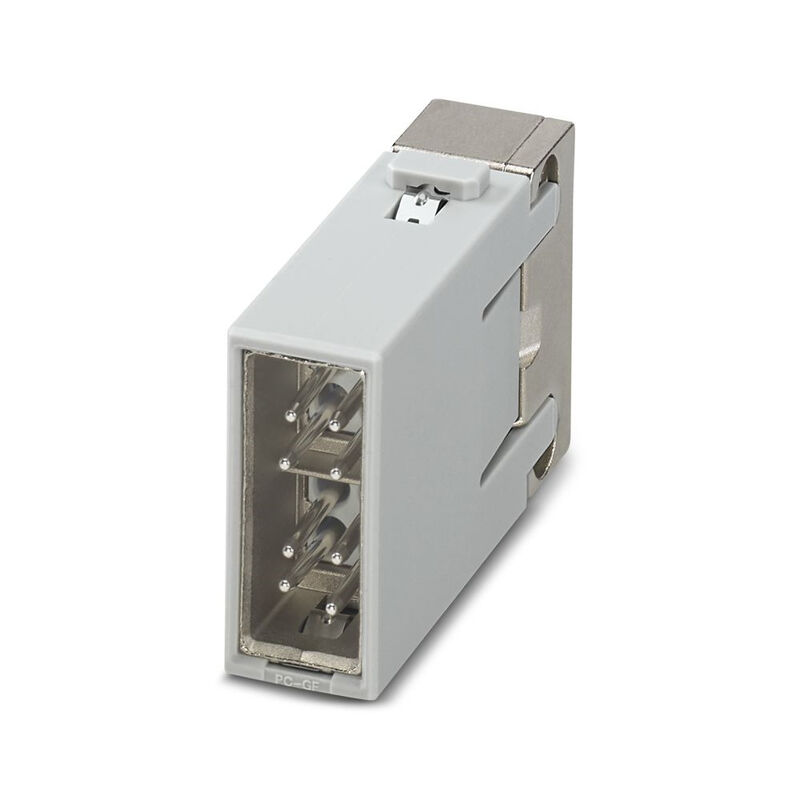

HDC MMBIT 8 MC M SH

Datamodul, 48 V, 10 A, Cat. 5e, Antal poler: 8, Crimpanslutning, Hane, Nödvändiga insticksplatser:

Produkt-ID 3092990000

Allmänna beställningsdata

Utförande	Datamodul, 48 V, 10 A, Cat. 5e, Antal poler: 8, Crimpanslutning, Hane, Nödvändiga insticksplatser:
Art.nr.	3092990000
Typ	HDC MMBIT 8 MC M SH
GTIN (EAN)	4099987109949
Förp.	1 items

Mått och vikter

Höjd	53,7 mm
Bygghöjd (tum)	2,114 inch
Bredd	33,8 mm
Byggbredd (tum)	1,331 inch
Längd	14,6 mm
Bygglängd (tum)	0,575 inch
Nettovikt	30,4 g

Gränsvärde, temperatur

-40 °C ... 125 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus	Kompatibel utan undantag
REACH SVHC	No SVHC above 0.1 wt%

Antal poler	8
Brännbarhetsklass enligt UL 94	V-0
Kategori	Cat. 5e
Märkspänning (DIN EN 61984)	48 V
Märkstötspänning (DIN EN 61984)	0,8 kV
Märkström (DIN EN 61984)	10 A
Material	Polykarbonat
Nedsmutsningsgrad	3
Serie	ModuPlug
Stickcykler	≥ 500
Typ	Hane
Överspänningskategori	III

Anslutningstyp	Crimpanslutning
Ledardiameter, AWG, max	AWG 26
Ledardiameter, AWG, min.	AWG 16

Åtdragningsmoment, max. enligt ledningsdiameter

Ledardiameter, min.:

0,14 mm²
Ledardiameter, max.:

1,5 mm²

Teknikuppgifter Data	CAD data -- STEP
Kataloger	Calogues in PDF-format

Klassificeringar

ETIM 6.0	EC002312
ETIM 7.0	EC002312
ETIM 8.0	EC000438
ETIM 9.0	EC000438
ECLASS 9.0	27-44-02-92
ECLASS 9.1	27-44-02-18
ECLASS 10.0	27-44-02-92
ECLASS 11.0	27-44-02-92
ECLASS 12.0	27-44-02-92
ECLASS 13.0	27-44-02-92
ECLASS 14.0	27-44-02-92

ROHS	Uppfyllelse
