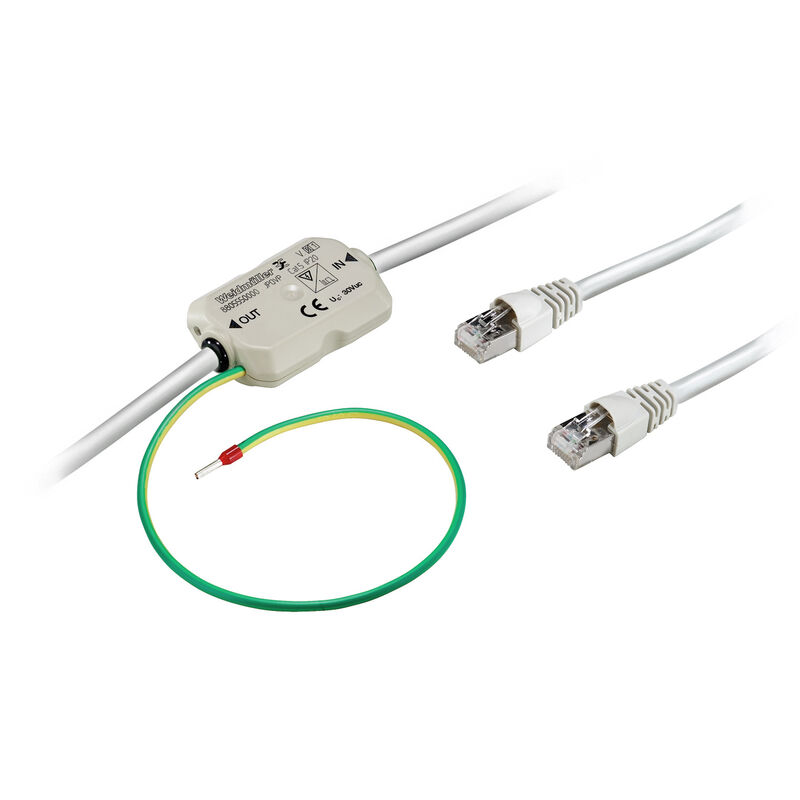

JPOVP RJ45 CAT6 IP20
JPOVP RJ45 CAT6 IP20
Символ цепи
Circuit diagram

JPOVP RJ45 CAT6 IP20

Защита от перенапряжения - измерение, управление, регулировка, RJ45-штекер, Защита от перенапряжения для контрольных и измерительных устройств

№ продукта 8805550000
Загрузить спецификации Загрузка продуктов Инженерная поддержка
Аксессуары 5 Связанные продукты 1
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Общие данные Соответствие стандартам по изоляции (EN 50178) Номинальные характеристики IEC / RU Общие данные Координация изоляции Координация изоляции Размеры Технические характеристики кабеля Классификации Сертификаты

Основные данные для заказа

Версия
Защита от перенапряжения - измерение, управление, регулировка, RJ45-штекер, Защита от перенапряжения для контрольных и измерительных устройств
Заказ №
8805550000
Тип
JPOVP RJ45 CAT6 IP20
GTIN (EAN)
4032248502882
Кол.
1  Штука

Размеры и массы

Высота
14,4  mm
Высота (в дюймах)
0,567  inch
Ширина
36  mm
Ширина (в дюймах)
1,417  inch
Длина
83  mm
Длина (в дюймах)
3,268  inch
Масса нетто
249  g

Температуры

Температура хранения
-25 °C...70 °C
Рабочая температура
-25 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
7a
REACH SVHC
Lead 7439-92-1
SCIP
f6f3bfd2-c340-4be3-920c-070c382baca5

Общие данные

Вид защиты
IP20
Исполнение
Защита от перенапряжения для контрольных и измерительных устройств
Класс пожаростойкости UL 94
V-0
Конструкция
прочее
Оптическая индикация работы
Нет
Цветовой код
кремнисто-серый

Соответствие стандартам по изоляции (EN 50178)

Категория перенапряжения
III
Степень загрязнения
2

Номинальные характеристики IEC / RU

Время реакции
≤ 5 нс
Номинальное напряжение (AC)
34  V
Номинальное напряжение (DC)
48 В
Номинальное напряжение (DC) макс.
48  V
Номинальный ток, IN
0,2  A
Рабочее напряжение
48  V
Разрядный ток, Iн (8/20 мкс), провод – провод
5 kA
Тип напряжения
Переменный ток
Ток утечки, Iмакс. (8/20 мкс), провод – провод
10 kA
Уровень защиты от перенапряжений UP жила - жила
130  V
Уровень защиты от перенапряжений UP жила - провод PE
600  V
Уровень защиты со стороны выхода, предварительная проводка 1 кВ/µс, типичный
80  V
Уровень защиты со стороны выхода, предварительная проводка 8/20 µс, типичный
300 В
Уровень защиты со стороны выхода, провод PE 1 кВ/мкс, типичный
130  V
Уровень защиты со стороны выхода, провод PE 8/20 µс, типичный
600 В

Общие данные

Конструкция
прочее
Исполнение
Защита от перенапряжения для контрольных и измерительных устройств
Цветовой код
кремнисто-серый
Класс пожаростойкости UL 94
V-0

Координация изоляции

Категория перенапряжения
III
Степень загрязнения
2
Вид защиты
IP20

Координация изоляции

Степень загрязнения
2
Категория перенапряжения
III
Вид защиты
IP20

Размеры

Вид соединения
IP20
Вилка RJ 45

Технические характеристики кабеля

Длина кабеля
3  m

Классификации

ETIM 6.0
EC000943
ETIM 7.0
EC000943
ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 9.0
27-13-08-07
ECLASS 9.1
27-13-08-07
ECLASS 10.0
27-13-08-07
ECLASS 11.0
27-13-08-07
ECLASS 12.0
27-17-90-90
ECLASS 13.0
27-17-90-90
ECLASS 14.0
27-17-90-90
ECLASS 15.0
27-17-90-90

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Соответствовать
