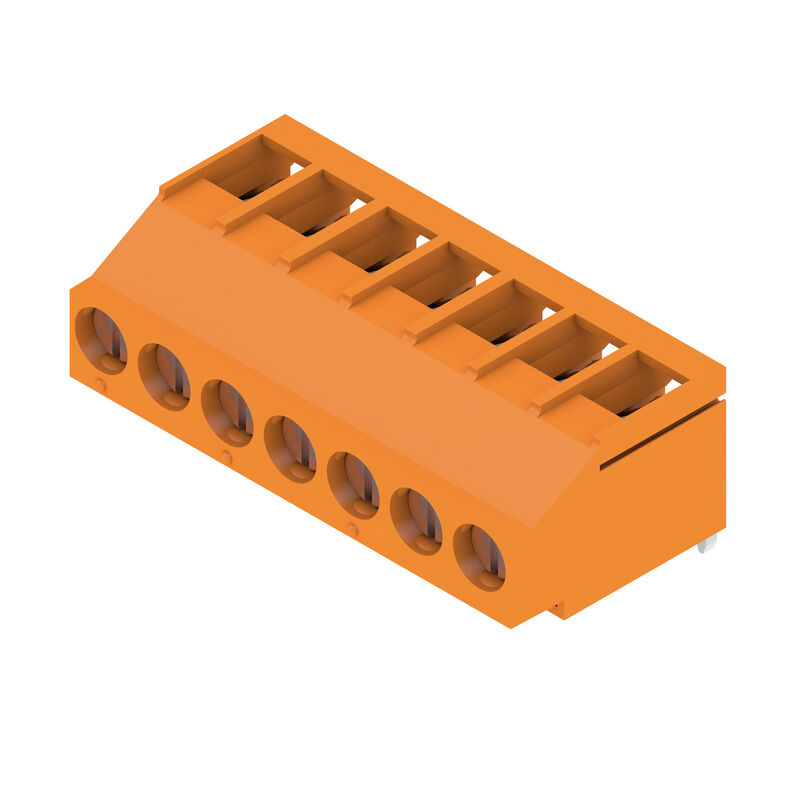

Illustration du produit
LL 5.00/07/180 3.2SN OR BX

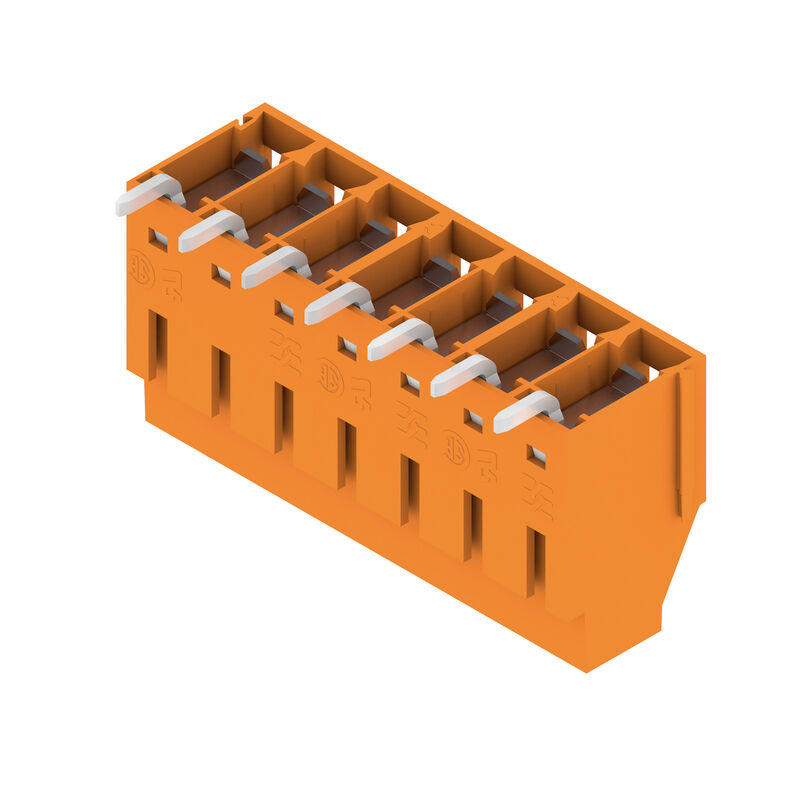

Illustration du produit
LL 5.00/07/180 3.2SN OR BX
Dimensional drawing

LL 5.00/07/180 3.2SN OR BX

Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 7, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte

Référence produit 2429550000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Contrôles de type Note importante Classifications

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Informations générales de commande

Versión
Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 7, 180°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte
Código
2429550000
Tipo
LL 5.00/07/180 3.2SN OR BX
GTIN (EAN)
4050118438796
Qty.
48 Pièce
Indices de produit
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Emballage
Boîte

Dimensions et poids

Profundidad
17,1 mm
Byggdjup (tum)
0,673 inch
Altura
14,2 mm
Hauteur (pouces)
0,559 inch
Hauteur version la plus basse
11 mm
Anchura
35 mm
Largeur (pouces)
1,378 inch
Net weight
10,24 g

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres du système

Famille de produits
OMNIMATE Signal - série LL
Technique de raccordement de conducteurs
Raccordement vissé
Property, clamping point
WireReady
Montage sur le circuit imprimé
Raccordement soudé THT
Orientation de la sortie du conducteur
180°
Pitch in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Nombre de pôles
7
Nombre de pôles
1
Juxtaposables côté client
Oui
Nombre de séries
1
maximal anreihbare Pole je Reihe
24
Solder pin length (l)
3,2 mm
Dimensiones del pin de soldadura
0,75 x 0,9 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
1
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Couple de serrage, min.
0,5 Nm
Couple de serrage, max.
0,6 Nm
Vis de serrage
M 3
Longueur de dénudage
6 mm
L1 en mm
30 mm
L1 en pouce
1,182 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,20 mΩ

Données des matériaux

Materiale isolante
Wemid (PA)
Colori
Orange
Tabella dei colori (simile)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Materiale dei contatti
Alliage de cuivre
Contact surface
étamé
Traitement
SN 4-6 μm
Tinning type
mat
Struttura a strati del collegamento a saldare
4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Campo di sezioni, min.
0,13 mm²
Campo di sezioni, max.
6 mm²
Wire connection cross section AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
con terminale a norma DIN 46 228/1, max.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
클램프형 도체
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409600000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409700000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32,5 A
Rated current, max. number of poles (Tu=20°C)
26 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
27,5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s mit 120 A

Données nominales selon CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12

Données nominales selon UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Packaging
Boîte
VPE length
351 mm
Anchura VPE
135 mm
Altura de VPE
26 mm

Contrôles de type

Test: Durability of markings
  • Test:
    marque d'origine, identification du type, type de matériau, marque d'agrément UL, marque d'agrément CSA, longévité
  • Évaluation:
    disponible
Prueba: sección ajustable
  • Norme:
    CEI 60999-1 section 7 et 9.1 / 11.99, CEI 60947-1 section 8.2.4.5.1 / 03.11
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,13 mm², souple 0,13 mm², rigide 4 mm², souple 4 mm², AWG 26/1, AWG 26/19, AWG 12/1, AWG 12/19
Prueba de daños y liberación accidental de conductores
  • Norme:
    CEI 60999-1 section 9.4 / 11.99
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    0,9 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U4.0
    • Type de conducteur et section du conducteur:
      H07V-K4.0
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite
Prueba de extracción
  • Norme:
    CEI 60999-1 section 9.5 / 11.99
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H05V-U0.5
    • Type de conducteur et section du conducteur:
      H05V-K0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥60 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U4.0
    • Type de conducteur et section du conducteur:
      H07V-K4.0
    • Type de conducteur et section du conducteur:
      AWG 12/1
    • Type de conducteur et section du conducteur:
      AWG 12/19
  • Évaluation:
    réussite

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notas

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
