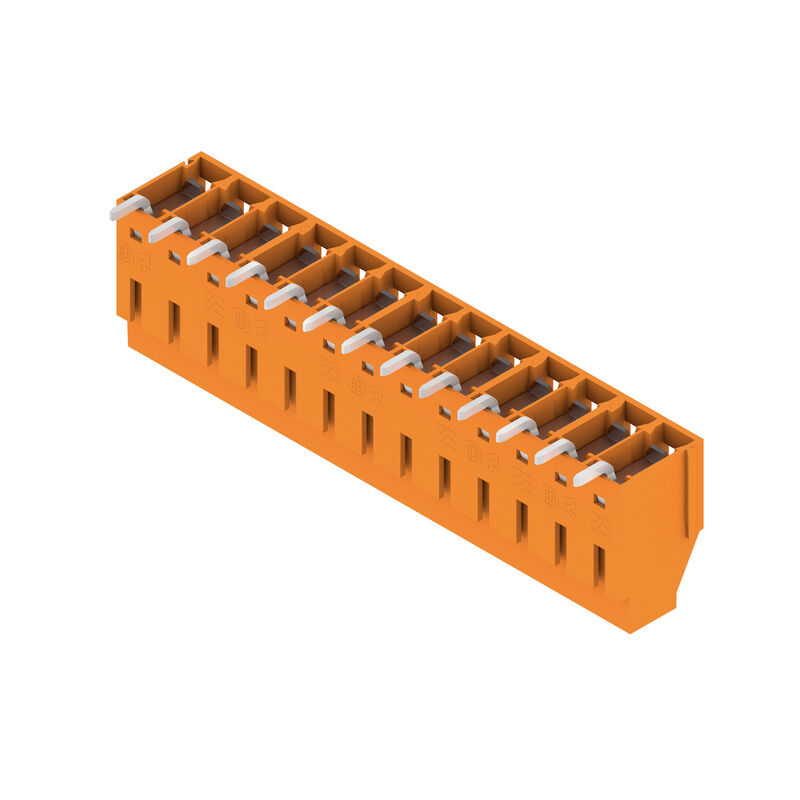

LL 5.00/13/180 3.2SN OR BX
Изображение изделия
LL 5.00/13/180 3.2SN OR BX
Изображение изделия
LL 5.00/13/180 3.2SN OR BX
Dimensional drawing

LL 5.00/13/180 3.2SN OR BX

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1793401200000)/

Клемма печатной платы, 5.00 mm, Количество полюсов: 13, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик

№ продукта 2429610000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 5.00 mm, Количество полюсов: 13, 180°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Винтовое соединение, Диапазон зажима, макс. : 6 mm², Ящик
Заказ №
2429610000
Тип
LL 5.00/13/180 3.2SN OR BX
GTIN (EAN)
4050118438956
Кол.
24 Штука
Продуктное отношение
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
17,1 mm
Depth (inches)
0,673 inch
Высота
14,2 mm
Высота (в дюймах)
0,559 inch
Высота, мин.
11 mm
Ширина
65 mm
Ширина (в дюймах)
2,559 inch
Масса нетто
18,785 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal — серия LL
Метод проводного соединения
Винтовое соединение
Свойство, точка зажима
WireReady
Монтаж на печатной плате
Соединение THT под пайку
Направление вывода кабеля
180°
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Количество полюсов
13
Количество полюсных рядов
1
Монтаж силами заказчика
Да
Количество рядов
1
Максимальное количество полюсов на ряд
24
Длина штифта для припайки (l)
3,2 mm
Размеры выводов под пайку
0,75 x 0,9 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
1
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Момент затяжки, мин.
0,5 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 3
Длина зачистки изоляции
6 mm
L1 в мм
60 mm
L1 в дюймах
2,364 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20
Объемное сопротивление
1,20 мОм

Данные о материалах

Izolační materiál
Wemid (PA)
Barevný
оранжевый
Farbtabelle (ähnlich)
RAL 2000
절연재 그룹
I
Comparative Tracking Index (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Materiál kontaktu
Сплав медный
Surface du contact
луженые
Покрытие
4-6 мкм SN
Тип лужения
матовый
Structure en couches du raccordement soudé
4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
6 mm²
결선 단면규격 AWG, 최소
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
rigido, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
6 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flexibilis, max. H05(07) V-K
4 mm²
С наконечником DIN 46 228/4, мин.
0,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 мм x 2,4 мм; 3,0 мм
Raccordement
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
32,5 A
정격 전류, 최대 극 수(Tu=20°C)
26 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
27,5 A
定格電流、最大極数 （Tu=40°C）
22 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
500 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
20 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
338 mm
VPE с
130 mm
Высота VPE
20 mm

Типовые испытания

Испытание: Прочность маркировки
  • Испытание:
    отметка о происхождении, обозначение типа, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность
  • Оценивание:
    доступно
Испытание: Зажимное поперечное сечение
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      одножильный 0,13 мм², гибкий 0,13 мм², одножильный 4 мм², гибкий 4 мм², AWG 26/1, AWG 26/19, AWG 12/1, AWG 12/19
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥60 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U4.0
    • Тип провода и его поперечное сечение:
      H07V-K4.0
    • Тип провода и его поперечное сечение:
      AWG 12/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
