LL3R 5.08/60/90 3.2SN OR BX

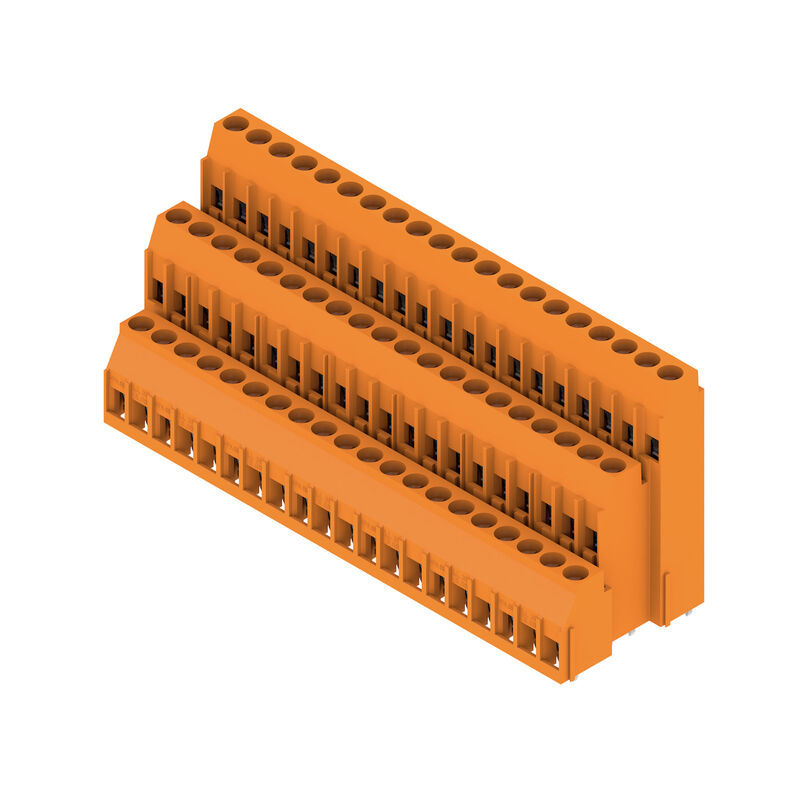

제품 이미지
LL3R 5.08/60/90 3.2SN OR BX
제품 이미지
LL3R 5.08/60/90 3.2SN OR BX
Dimensional drawing
LL3R 5.08/60/90 3.2SN OR BX
Graph

LL3R 5.08/60/90 3.2SN OR BX

PCB 단자대, 5.08 mm, 극 수: 60, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스

항목 번호 1979220000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 17
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 패키징 중요 참고 사항 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

일반 주문 데이터

버전
PCB 단자대, 5.08 mm, 극 수: 60, 90°, 솔더 핀 길이(l): 3.2 mm, 주석 도금, 주황색, 클램프 요크 결선, 클램프 범위, 최대 : 6 mm², 박스
주문 번호
1979220000
유형
LL3R 5.08/60/90 3.2SN OR BX
GTIN (EAN)
4032248674367
VPE
5 items
제품 데이터
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
패키징
박스

치수 및 중량

깊이
32 mm
깊이 (인치)
1.26 inch
높이
48.47 mm
높이 (인치)
1.908 inch
가장 낮은 버전의 높이
45.27 mm
너비
104.79 mm
폭 (인치)
4.126 inch
Net weight
123.88 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

시스템 매개변수

제품군
OMNIMATE 시그널 - 시리즈 LL
와이어 결선 방식
클램프 요크 결선
속성, 클램핑 포인트
WireReady
PCB에 장착
THT 용접 결선
도체 아웃렛 방향
90°
피치(mm)(P)
5.08 mm
피치(인치)(P)
0.2 "
극 수
60
핀 시리즈 수량
3
고객 맞춤
예
행 수
3
층당 최대 인접 폴
24
솔더 핀 길이(l)
3.2 mm
솔더핀 크기
0,75 x 0,9 mm
솔더 구멍 직경(D)
1.3 mm
솔더 구멍 직경 공차(D)
+ 0,1 mm
폴당 용접 핀 수
1
스크류드라이버 블레이드
0.6 x 3.5
스크류드라이버 블레이드 표준
DIN 5264
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.6 Nm
클램프 스크류
M 3
탈피 길이
6 mm
L1(mm)
96.52 mm
L1(인치)
3.8 "
DIN VDE 0470에 따른 터치 안전 보호
IP20 플러그드/ IP10 언플러그드
DIN VDE 57 106에 따른 터치 안전 보호
손가락 안전 언플러그/손등 안전 플러그
IP20
절연 저항
≥ 108 Ω

자재 데이터

Insulating material
Wemid(PA)
Colour
주황색
Tableau des couleurs (similaire)
RAL 2000과 유사
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Insulation resistance
≥ 108 Ω
UL 94 가연성 등급
V-0
Contact material
구리 합금
Contact surface
주석 도금
코팅
4-6 μm SN
납땜 유형
매트
Structure en couches du raccordement soudé
4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

결선에 적합한 컨덕터

Clamping range, min.
0.08 mm²
Clamping range, max.
6 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
Průřez propojení AWG, max.
AWG 12
jednodrutowe, min. H05(07) V-U
0.5 mm²
Rígido, máx. H05(07) V-U
6 mm²
cienkodrutowe, min. H05(07) V-K
0.5 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0.5 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0.5 mm²
avec embout selon DIN 46 228/1, max.
2.5 mm²
EN 60999 a x b 규격, ø
2.8 mm x 2.4 mm; 3.0 mm
Rögzíthető vezeték
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0.75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409600000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409700000
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
참조 텍스트
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 60947-7-4
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
32.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
27.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
22 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Portata transitoria
3 x 1s, 120 A

CSA에 따른 정격 데이터

협회(CSA)
CSA
인증 번호(CSA)
200039-1202191
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
20 A
정격 전류(사용 그룹 D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징
박스
VPE 길이
145 mm
VPE 폭
115 mm
VPE 높이
65 mm

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
