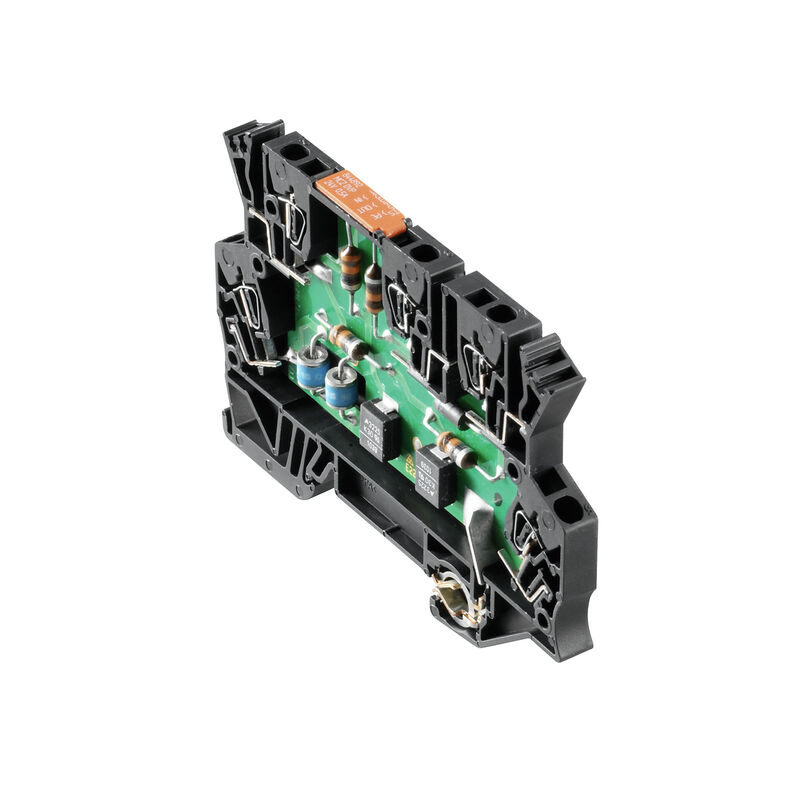

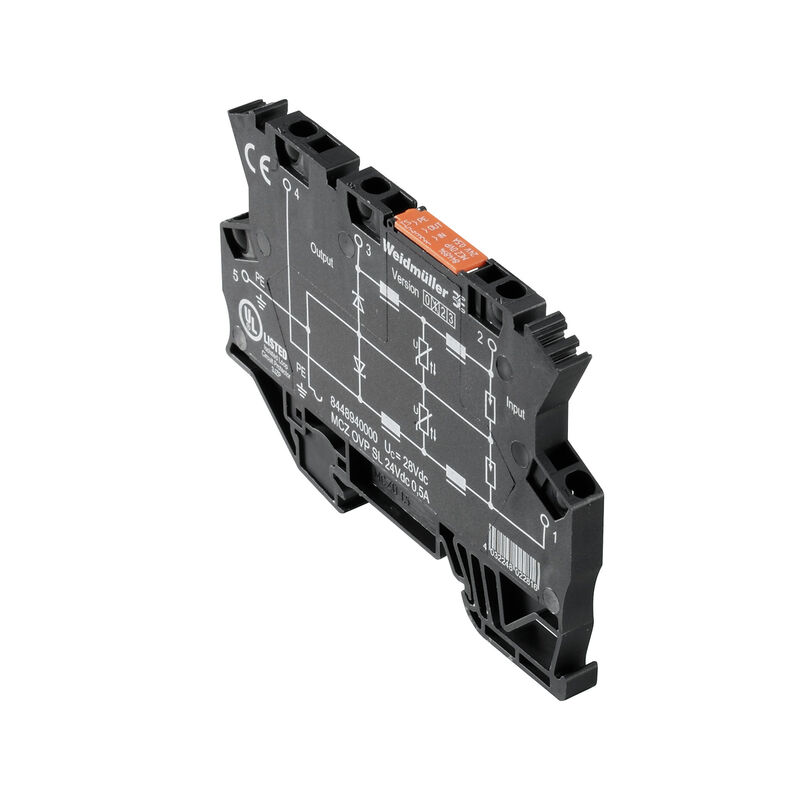

MCZ OVP CL 24VDC 0,5A

Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR

Art.-Nr. 8448920000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Verwandte Artikel 10
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Allgemeine Daten Isolationskoordination gemäß EN 50178 Bemessungsdaten IEC / EN Anschlussdaten Elektrische Daten Allgemeine Daten Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UL)
E311081

Allgemeine Bestelldaten

Ausfuehrung
Überspannungsschutz Messen-Steuern-Regeln, Überspannungsschutz, MSR
Best.-Nr.
8448920000
Art
MCZ OVP CL 24VDC 0,5A
GTIN (EAN)
4008190147396
VPE
10 Stück

Abmessungen und Gewichte

Tiefe
63,5 mm
Tiefe (inch)
2,5 inch
Höhe
91 mm
Höhe (inch)
3,583 inch
Breite
6 mm
Breite (inch)
0,236 inch
Nettogewicht
23,1 g

Temperaturen

Lagertemperatur
-40 °C...85 °C
Umgebungstemperatur
-40 °C…60 °C
Betriebstemperatur
-40 ...60

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a
REACH SVHC
Lead 7439-92-1
SCIP
c9db83e7-2b25-44e1-8d26-da64d426373f

Bemessungsdaten UL

Zertifikat-Nr. (UL)
E311081

Allgemeine Daten

Ausführung
Überspannungsschutz, MSR
Bauform
Klemme
Brennbarkeitsklasse nach UL 94
V-0
Farbe
schwarz
Höhe mit TS 35
63,5 mm
Schutzart
IP20
Segment
Messen - Steuern - Regeln
Tragschiene
TS 35

Isolationskoordination gemäß EN 50178

Verschmutzungsgrad
2
Überspannungskategorie
III

Bemessungsdaten IEC / EN

Ableitstrom (10 /350 µs)
1 kA
Ableitstrom (8 / 20 µs), max.
5 kA
Absicherung
0,5 A
Anforderungsklasse nach IEC 61643-21
D1
Ansprechzeit / Rückfallzeit
≤ 100 ps
Bemessungslaststrom
0,5 A
Bemessungsstrom
0,5 A
Betriebsspannung
28 V
Betriebsstrom (Imax)
0,5 A
Blitzprüfstrom Iimp (10/350 µs)
1 kA
Durchgangswiderstand
2,50 Ω
Frequenzbereich, max.
500 kHz
Grenzfrequenz (-3 dB) bei Lastwiderstand
500 kHz 240 Ω
Höchste Dauerspannung, Uc (AC)
28 V
Induktivität L und L1
75 µH
Lastwiderstand (für Grenzfrequenz)
240 Ω
Meldekontakt
Nein
Nennspannung (DC)
24 V
Nennspannung (DC) max
28 V
Normen
HART-compatible
Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch
40 V
Schutzpegel ausgangsseitig Ader-Ader 8/20 µs, typisch
65 V
Schutzpegel ausgangsseitig Ader-PE 1 kV/µs, typisch
40 V
Schutzpegel ausgangsseitig Ader-PE 8/20 µs, typisch
65 V
Schutzpegel UP Ader - Ader
40 V
Schutzpegel UP Ader - PE
40 V
Spannungsart
DC

Anschlussdaten

Abisolierlänge
8 mm
Querschnitt
1,5 mm²
Leiteranschlusstechnik
Federanschluss
Anschlussart
Zugfederanschluss
Abisolierlänge Bemessungsanschluss
8 mm
Klemmbereich, Bemessungsanschluss
1,5 mm²
Klemmbereich, min.
0,5 mm²
Klemmbereich, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1,5 mm²
Leitungsdurchmesser, feindrähtig mit Aderendhülse (DIN 46228-1), min.
0,5 mm²
Leitungsdurchmesser, feindrähtig mit Aderendhülse (DIN 46228-1), max.
1,5 mm²
Klingenmaß
0,6 x 3,5 mm

Elektrische Daten

Spannungsart
DC

Allgemeine Daten

Schutzart
IP20
Farbe
schwarz

Klassifikationen

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-01
ECLASS 15.0
27-17-15-01
