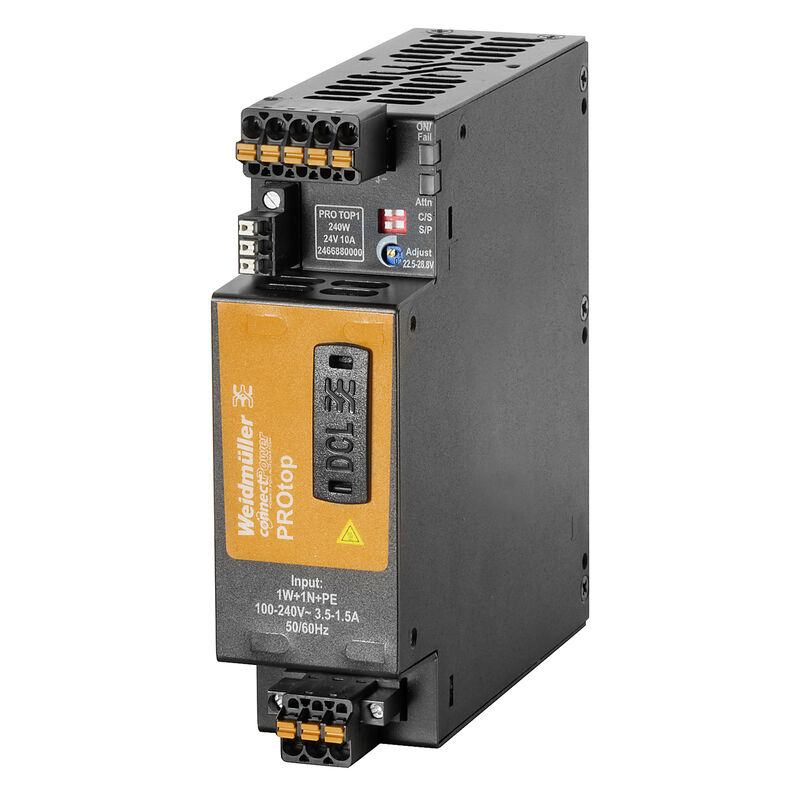

PRO TOP1 240W 24V 10A
PRO TOP1 240W 24V 10A
PRO TOP1 240W 24V 10A

PRO TOP1 240W 24V 10A

電源、スイッチモード電源ユニット, 24 V

商品番号 2466880000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 12 関連製品 12
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 入力 出力 一般データ EMC/衝撃/振動 絶縁協調 電気の安全性（適用規格） Connection data (input) Data o připojení (výstup) 接続データ（信号） 信号 分類

承認

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E258476
Zertifikat-Nr. (cULusEX)
E470829

一般注文データ

Ausfuehrung
電源、スイッチモード電源ユニット, 24 V
Best.-Nr.
2466880000
Art
PRO TOP1 240W 24V 10A
GTIN (EAN)
4050118481464
数量
1 items

寸法と重量

Tiefe
125 mm
奥行き（インチ）
4,921 inch
Höhe
130 mm
高さ（インチ）
5,118 inch
Breite
39 mm
幅（インチ）
1,535 inch
正味重量
880,88 g

温度

Lagertemperatur
-40 °C...85 °C
Betriebstemperatur
-25 °C...70 °C
動作温度時の湿度
5～95%、結露なし
スタートアップ
≥ -40 °C

環境製品コンプライアンス

RoHS-Konformitätsstatus
準拠 (免除あり)
RoHS-Ausnahme (falls zutreffend/bekannt)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

入力

Anschlusstechnik
アクチュエータ付プッシュイン
Eingangssicherung (intern)
該当
Eingangsspannungsbereich AC
85…277 V AC
Eingangsspannungsbereich DC
80 ... 410 V DC
Einschaltstrom
最大5 A
Empfohlene Vorsicherung
5 A, DI / 6 A, Char. B / 6 A, Char C
Frequenzbereich AC
45…65 Hz
Nenneingangsspannung
110...240 V AC / 120...340 V DC
Nennleistungsaufnahme
260,9 VA
Stromaufnahme im Verhältnis zur Eingangsspannung
  • 電圧種別:
    AC
  • 入力電圧:
    100 V
  • 入力電流:
    4 A
  • 電圧種別:
    DC
  • 入力電圧:
    120 V
  • 入力電流:
    4 A
Überspannungsschutz Eingang
バリスタ

出力

Anschlusstechnik
アクチュエータ付プッシュイン
Ausgangsleistung
240 W
Ausgangsspannung, max.
28,8 V
Ausgangsspannung, min.
22,5 V
Ausgangsstrom, max.
10 A
DCL – ピーク負荷予備
  • ブースト時間:
    5 s
  • 定格電流の倍数:
    150 %
  • ブースト時間:
    15 ms
  • 定格電流の倍数:
    600 %
Nennausgangsspannung
24 V DC ± 1 %
Netzausfall-Überbrückungszeit
> 20 ms @ 115V AC/ 230 VAC
Parallelschaltbarkeit
はい、冗長性と電力増加用（ORing MOSFET を使用）
Restwelligkeit, Schaltspitzen
<50 mVss @ UNenn, Full Load
Uの公称出力電流nom
10 A @ 60 °C
出力電圧、注意
adjustable with potentiometer or comunication module
立ち上がり時間
≤ 100 ms
逆電圧保護
はい

一般データ

Conformal Coating
いいえ
Derating
> 60°C（2.5% / 1°C）
Einbaulage, Montagehinweis
DINレールTS 35の水平方向、自由な空気循環に対応する上部と下部の50 mmのクリアランス、隣接サブアセンブリへの10 mmのクリアランス。
Erdableitstrom, max.
3,5 mA
Gehäuseausführung
金属、耐腐食性
Kurzschlussschutz
はい
内部
Leistungsfaktor (ca.)
> 0.9
MTBF
  • 規格に準拠:
    SN 29500
  • 稼働時間（時間）、最小:
    1.600.000 h
  • 周囲温度:
    25 °C
  • 入力電圧:
    230 V
  • 出力電力:
    240 W
  • Współczynnik wypełnienia impulsu:
    100 %
  • 規格に準拠:
    SN 29500
  • 稼働時間（時間）、最小:
    763.000 h
  • 周囲温度:
    40 °C
  • 入力電圧:
    230 V
  • 出力電力:
    240 W
  • デューティサイクル:
    100 %
Netzausfallüberbrückung @ INenn
> 20 ms、230 V AC時 / > 20 ms、115 V AC時
Schutzart
IP20
Verlustleistung Leerlauf
5 W
Verlustleistung Nennlast
20,8 W
Wirkungsgrad
92 %
Überspannungskategorie
III
II

EMC/衝撃/振動

EN55032に準拠したノイズ放射
クラスB
干渉免疫試験適応
EN 55032:2015
EN 55024:2010/A1:2015
EN 55035:2017
EN 61000-3-2:2014
EN 61000-6-1:2007
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
EN 61000-6-4:2007/A1:2011
振動耐性 IEC 60068-2-6
2,3 г (на DIN-рейке)
4 г (при непосредственном монтаже)
耐衝撃性IEC 60068-2-27
全方向に30g

絶縁協調

Isolationsspannung Ausgang / Erde
0,5 kV
Isolationsspannung Eingang / Ausgang
3,5 kV
Isolationsspannung Eingang / Erde
3,2 kV
Schutzklasse
I、PE接続あり
Verschmutzungsgrad
2
Überspannungskategorie
III
II

電気の安全性（適用規格）

スイッチモード電源用の安全トランス
Podle EN 61558-2-16
安全極低電圧
SELV según IEC 60950-1
PELV conforme a la norma EN 60204-1
SELV según la norma EN 62368-1
電気機械装置
EN60204準拠

Connection data (input)

スクリュードライバー刃
0.6 x 3.5
導体断面、AWG/kcmil 、最大
12 AWG
導体断面、AWG/kcmil 、最小
20 AWG
導体断面、フレキシブル、最小
0,5 mm²
導体断面、硬質、最大
1,5 mm²
導体断面、硬質、最小
0,5 mm²
接続技術
PUSH IN with actuator
端子数
3 (L/N/PEは)
配線接続断面、フレキシブル（入力）、最大
2,5 mm²

Data o připojení (výstup)

スクリュードライバー刃
0.6 x 3.5
導体断面、AWG/kcmil 、最大
12 AWG
導体断面、AWG/kcmil 、最小
26 AWG
導体断面、フレキシブル、最大
2,5 mm²
導体断面、フレキシブル、最小
0,2 mm²
導体断面、硬質、最大
2,5 mm²
導体断面、硬質、最小
0,2 mm²
接続技術
PUSH IN med manöverknapp
端子数
5 (+ + / - - -)

接続データ（信号）

Anschlusstechnik
PUSH IN
Leiteranschlussquerschnitt, AWG/kcmil , max.
16
Leiteranschlussquerschnitt, AWG/kcmil , min.
26 mm²
Leiteranschlussquerschnitt, flexibel , max.
1,5 mm²
Leiteranschlussquerschnitt, flexibel , min.
0,14 mm²
Leiteranschlussquerschnitt, starr , max.
1,5 mm²
Leiteranschlussquerschnitt, starr , min.
0,14 mm²

信号

LED Grün/ Rot
緑：操作（問題なし）
緑点滅：事前警告I>90％
緑/赤の点滅：出力はオフに切り替わりました（スイッチオフモード）
赤く点滅：過負荷/エラー
Potenzialfrei Kontakt
はい
Status Relais (max.Belastung)
出力電圧OK(DC30 V / 1 V)

分類

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
