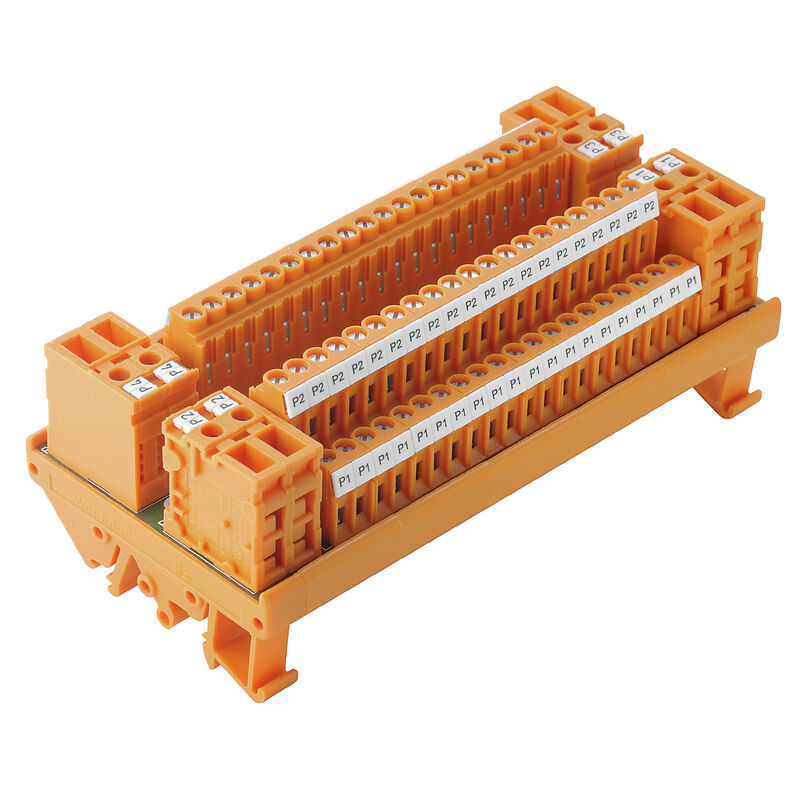

Interfaccia, RS VERT, 4 P, Molla autobloccante

N. articolo 1128110000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati di dimensionamento UL Dati per il collegamento Specifiche tecniche Coordinate di isolamento (EN50178) Collegamento campo Collegamento alimentazione Classificazioni

Omologazioni

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)
E141197

Dati generali per l’ordinazione

Wersja
Interfaccia, RS VERT, 4 P, Molla autobloccante
주문 번호
1128110000
Tipo
RS VERT 4P 20X4 Z
GTIN (EAN)
4032248909650
CPZ
1 Pezzo

Dimensioni e pesi

Глубина
52 mm
Profondità (pollici)
2,047 inch
Posizione verticale
70 mm
Altezza (pollici)
2,756 inch
Width
145 mm
Larghezza (pollici)
5,709 inch
Peso netto
220 g

Temperature

Temperatura di magazzinaggio
-40...60 °C
Temperatura d'esercizio
-25...50 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di dimensionamento UL

Corrente di funzionamento totale secondo UL
40 A
Maximum current per distributor connection acc. to UL
10 A
Maximum current per potential connection acc. to UL
10 A
Operating temperature UL, max.
50 °C
Provozní teplota UL, min.
-25 °C
Névleges áram Imax.
11 A
Tensione nominale UN
300 V

Dati per il collegamento

Connettori di alimentazione
TOP 1.5GS2/180
Distribuzione connettori per circuito stampato
LM2NZF 5.08mm

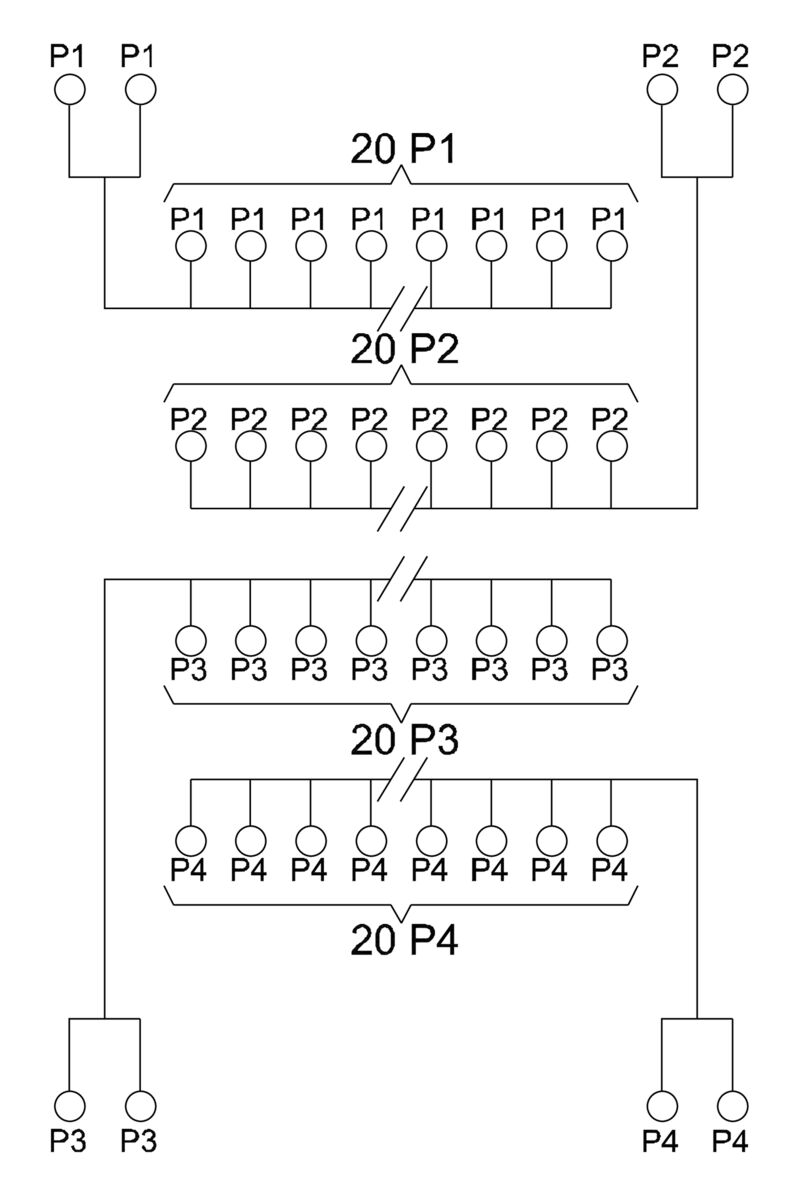

Numero di potenziali
4

Specifiche tecniche

Tensione nominale
< 600 V AC
Tensione d'esercizio
<600 V AC
Corrente massima per collegamento potenziale
30 A
Corrente massima per collegamento ripartitore
15 A
Corrente nominale totale
120 A

Coordinate di isolamento (EN50178)

Secondo
DIN EN 50178
Tensione nominale
<600 V AC
Classe di sovratensione
III
Grado di lordura
2
Controllo resistenza agli impulsi
6 kV
Tensione di prova isolamento AC
1,65 kV

Collegamento campo

Campo di serraggio, max.
2,5 mm²
Campo di serraggio, min.
0,13 mm²
Fisso, min. H05(07) V-U
0,2 mm²
Flessibile con boccola, max.
1,5 mm²
Flessibile con boccola, min.
0,25 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Lunghezza di spellatura
7,5 mm
rigido, max. H05(07) V-U
2,5 mm²
Sezione di collegamento cavo max, AWG
AWG 14
Sezione di collegamento cavo min, AWG
AWG 24
Tipo di collegamento
Molla autobloccante
Tubetto con collare isolante, max.
1,5 mm²

Collegamento alimentazione

Tipo di collegamento
Collegamento a vite
Campo di serraggio, min.
0,13 mm²
Campo di serraggio, max.
6 mm²
Fisso, min. H05(07) V-U
0,5 mm²
Fisso, max. H05(07) V-U
6 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
4 mm²
Flessibile con boccola, max.
4 mm²
Flessibile con boccola, min.
0,5 mm²
Terminale con collare isolante, max.
4 mm²
Sezione del conduttore, min. AWG
AWG 26
Sezione del conduttore, max. AWG
AWG 10
Coppia di serraggio, min.
0,5 Nm
Coppia di serraggio, max.
0,6 Nm
Lunghezza di spellatura
13 mm

Classificazioni

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
