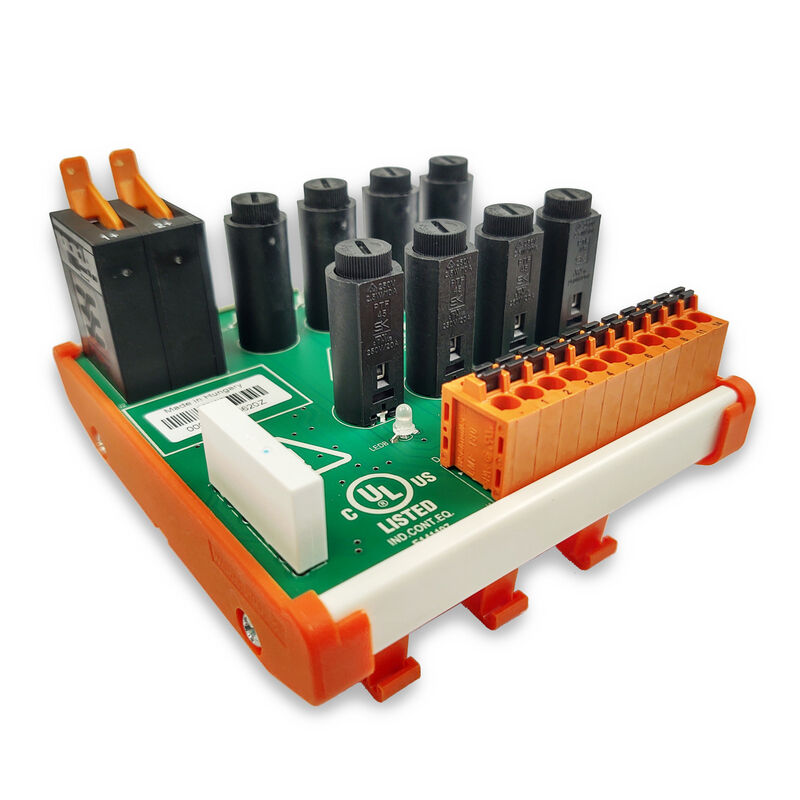

RS VERT 8P 24VDC Z UL V1
RS VERT 8P 24VDC Z UL V1
RS VERT 8P 24VDC Z UL V1

RS VERT 8P 24VDC Z UL V1

1 P, PUSH IN

Cikkszám 2727410000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 5 Kapcsolódó termékek 1
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Csatlakozási adatok Névleges adatok Szigetelés koordinálása (IEC/UL61010-1 és IEC/UL61010-2-201) Csatlakozó mező Tápcsatlakozás Besorolások Tanúsítványok

Általános rendelési adatok

Változat
1 P, PUSH IN
Rendelési szám
2727410000
Típus
RS VERT 8P 24VDC Z UL V1
GTIN (EAN)
4064675000433
Qty.
1  Darab

Méretek és tömegek

Mélység
102  mm
Mélység (coll)
4,016  inch
Magasság
78,2  mm
Magasság (coll)
3,079  inch
Szélesség
108,2  mm
Szélesség (coll)
4,26  inch
Nettó tömeg
201  g

Hőmérsékletek

Tárolási hőmérséklet
-25...60 °C
Üzemi hőmérséklet
-25...60 °C
Páratartalom üzemi hőmérsékleten
0… 85% (páralecsapódás nélkül)

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Csatlakozási adatok

Dugaszoló csatlakozók tápellátása
LUF 10.00mm
Elosztó NYÁK-csatlakozók
LMF 5.08mm
Potenciálok száma
1

Névleges adatok

Üzemi feszültség
24 V DC ± 25%

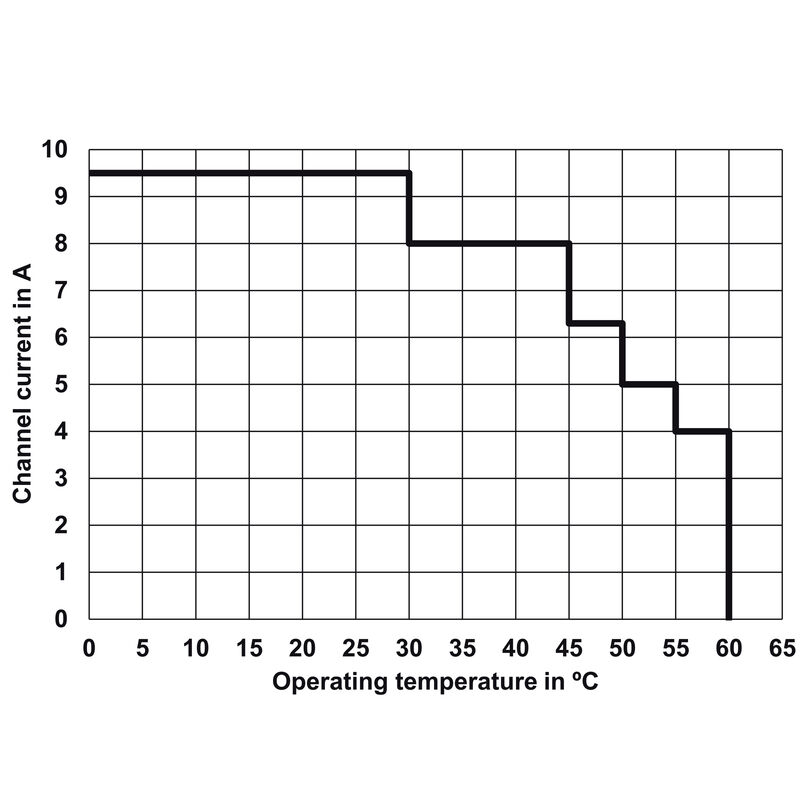

Maximális áram elosztó csatlakozásonként
9,5  A
Összes üzemi áram
76,5  A
Kapcsolási teljesítmény (ohmos) relé DC, max.
4.5 W @ 30 V
Kapcsoló teljesítményrelé, min.
1 mA @ 1 V

Szigetelés koordinálása (IEC/UL61010-1 és IEC/UL61010-2-201)

Névleges szigetelési feszültség
50 V AC / 70 V DC
Túlfeszültség kategória
II
Szennyezés súlyossága
2
Szigetelésvizsgálati feszültség AC
0,86  kV

Csatlakozó mező

Csatlakozás típusa
PUSH IN
Max. vezeték keresztmetszet, AWG
AWG 24
Min. vezeték-keresztmetszet, AWG
AWG 12
Rögzítési tartomány, max.
0,12  mm²
Rögzítési tartomány, min.
2,5  mm²

Tápcsatlakozás

Csatlakozás típusa
PUSH IN
Rögzítési tartomány, min.
0,5  mm²
Rögzítési tartomány, max.
16  mm²
Vezeték-keresztmetszet, min. AWG
AWG 20
Vezeték keresztmetszet, max. AWG
AWG 6

Besorolások

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9,1
27-14-11-52
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197
