S2L 3.50/30/90F 3.5SN OR BX

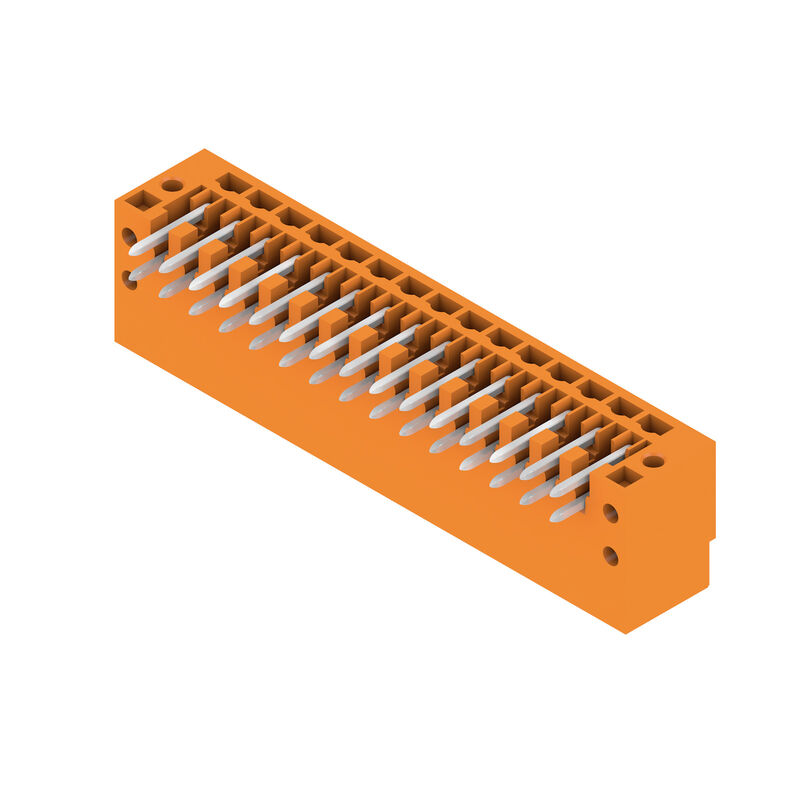

Obrázek výrobku
S2L 3.50/30/90F 3.5SN OR BX

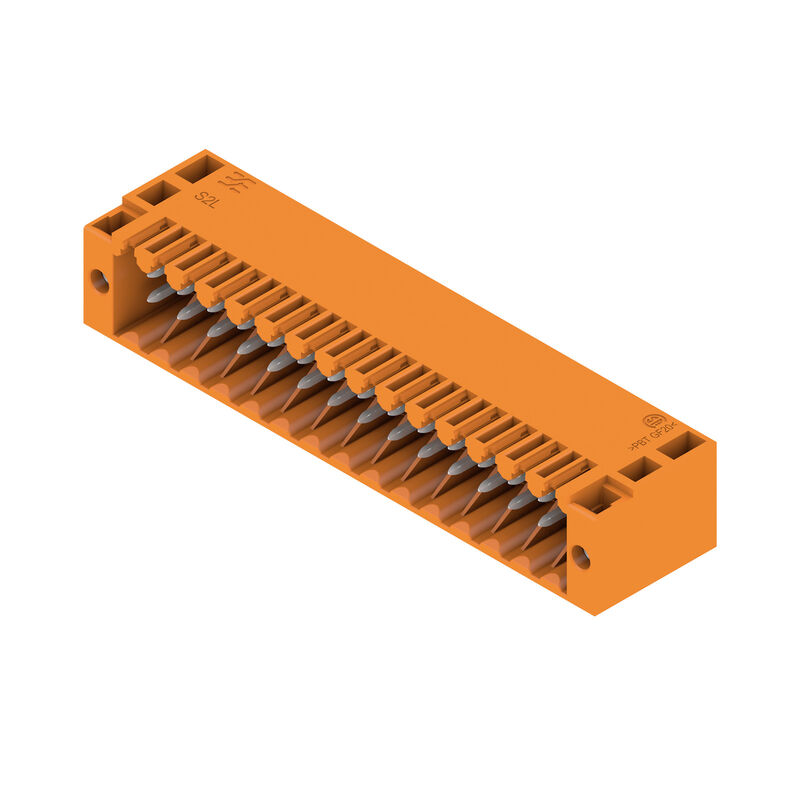

Obrázek výrobku
S2L 3.50/30/90F 3.5SN OR BX
Dimensional drawing

S2L 3.50/30/90F 3.5SN OR BX

PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.50 mm, 극 수: 30, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 박스

ID výrobku 1728590000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Je protikusem 2 Příbuzné výrobky 33
Omologazioni 일반 주문 데이터 치수 및 중량 Conformità ambientale del prodotto Specifiche di sistema 자재 데이터 Données nominales selon CEI CSA에 따른 정격 데이터 Jmenovité údaje podle UL 1059 Csomagolás Ważna informacja Classifications

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

일반 주문 데이터

Versión
PCB 플러그인 커넥터, 수형 헤더, 플랜지, THT 용접 결선, 3.50 mm, 극 수: 30, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 박스
Código
1728590000
Tipo
S2L 3.50/30/90F 3.5SN OR BX
GTIN (EAN)
4032248040056
Cantidad
30 ks
Údaje výrobku
IEC: 250 V / 10 A
UL: 150 V / 10 A
Balení
Box

치수 및 중량

Profundidad
14.2 mm
Profundidad (pulgadas)
0.559 inch
Altura
14 mm
Height (inches)
0.551 inch
Height of lowest version
10.5 mm
Anchura
59.5 mm
Šířka (v palcích)
2.343 inch
Peso neto
8.23 g

Conformità ambientale del prodotto

Estado de cumplimiento de la directiva RoHS
Conforme senza esenzione
REACH SVHC
Ne SVHC nad 0,1 wt%

Specifiche di sistema

Familia del producto
OMNIMATE Signal - Serie B2L/S2L 3.50 - 2 file
Tipo de conexión
Kretskortanslutning
Montaje sobre placas c.i.
Připojení pájením přetavením průchozím otvorem
Paso en mm (P)
3.5 mm
Paso en pulgadas (P)
0.138 "
Angulo de salida
90°
Počet pólů
30
Počet pájených kolíků na pól
1
Longitud del terminal de soldadura (l)
3.5 mm
Dimensiones del pin de soldadura
d = 1,0 mm
Osmiúhlý
Diámetro de la perforación (D)
1.3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
49 mm
L1 v palcích
1.929 "
Počet řad
1
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Může být kódováno
Ano
Zásuvná síla / pól, max.
5 N
Tažná síla / pól, max.
4 N
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Doporučený šroub:
      • Číslo dílu:
        1610740000

자재 데이터

Materiales aislantes
PBT
Color
pomarańczowy
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Material de contacto
Slitina
Superficie de contacto
pocínované
Struktura vrstev pájeného připojení
2...3 µm Ni / 5...7 µm Sn lesklý povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
10 A
Corriente nominal, número de polos máx. (Tu=20 °C)
10 A
Corriente nominal, número de polos mín. (Tu=40 °C)
9 A
Corriente nominal, número de polos máx. (Tu=40 °C)
8.5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
250 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
125 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
80 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2.5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2.5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2.5 kV
Resistencia a corrientes de corta duración
3 x 1 s s 77 A

CSA에 따른 정격 데이터

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1488444
Tensión nominal (Use Group B / CSA)
150 V
Intensidad nominal (Use Group B / CSA)
5 A
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
150 V
Tensión nominal (Use Group C / UL 1059)
50 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group C / UL 1059)
10 A
Referencia para valores de homologación
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Csomagolás

Embalaje
Doboz
Longitud de VPE
350 mm
Anchura VPE
135 mm
Altura de VPE
25 mm

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notas
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Odstupy mezi řadami: viz rozvržení otvorů
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,3+0,1 mm
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Pro další mechanickou podporu konektorů samců se šroubovací přírubou (...F) doporučujeme další kabelovou průchodku s upevňovacími šrouby (šroub do plechu ISO 1481-ST 2,2x4,5 C nebo ISO 7049-ST 2,2x4,5 C – viz Příslušenství). Kabelová průchodka je dovolená pouze před pájením.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
