SAIBP-M-5A-4/8-M12

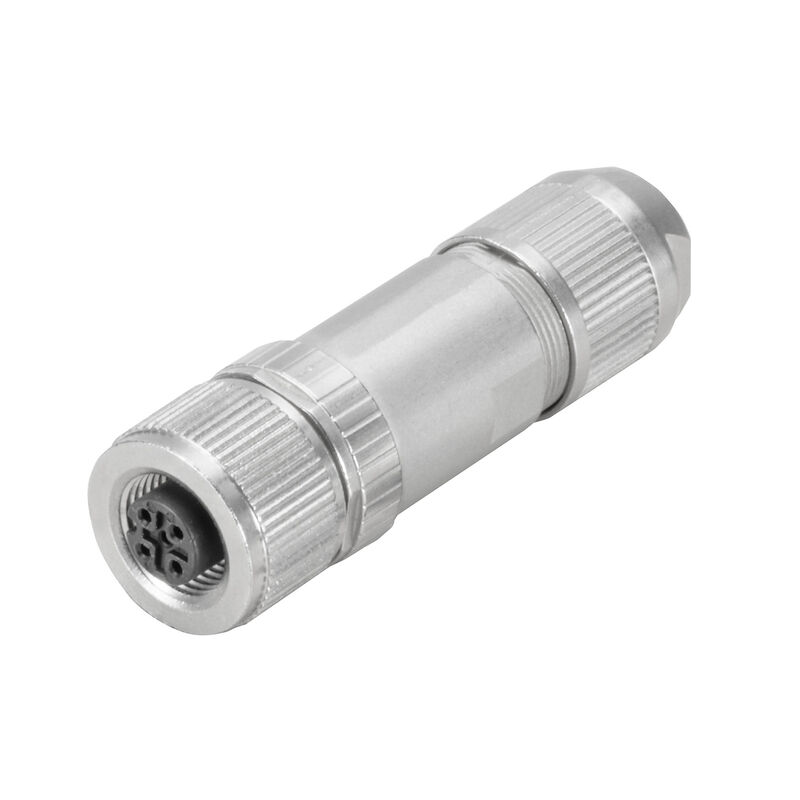

Изображение изделия
SAIBP-M-5A-4/8-M12

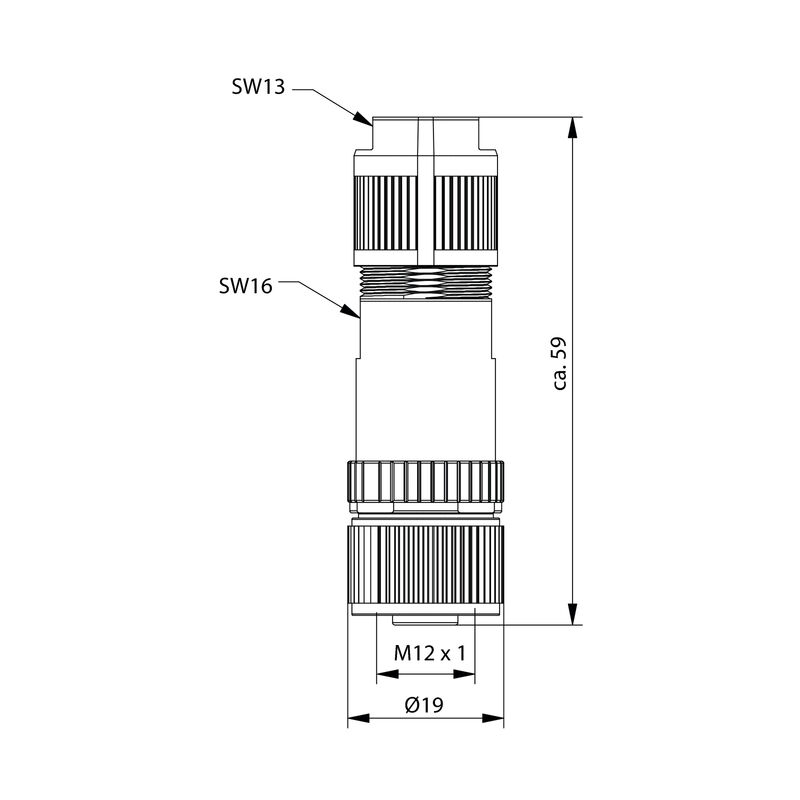

Чертеж
SAIBP-M-5A-4/8-M12
Схема контактов
Socket

SAIBP-M-5A-4/8-M12

Разъем, подключаемый в поле, M12

№ продукта 2681620000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 36
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Dati tecnici connettori ad innesto liberamente confezionabili Общие данные Normes Классификации

Сертификаты

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

Основные данные для заказа

Versión
Разъем, подключаемый в поле, M12
Código
2681620000
Tipo
SAIBP-M-5A-4/8-M12
GTIN (EAN)
4050118759792
Кол.
1 Штука

Размеры и массы

Масса нетто
37,84 g

Экологическое соответствие изделия

Estado de cumplimiento de la directiva RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Dati tecnici connettori ad innesto liberamente confezionabili

Materiál kroužku se závitem
주조 아연
Připojení stínění
Tak
Rozsah teplot krytu
-40 … +85 ° C
Вид защиты
IP67
Вид соединения
PUSH IN
Диаметр кабеля, макс.
8 mm
Диаметр кабеля, мин.
4 mm
Кодировка
A-кодировка
Количество полюсов
5
Номинальное напряжение
60 V
Номинальный ток
4 A
Основной материал корпуса
PA 66
Поверхность контакта
Ni/Au
Поперечное сечение соединительного провода, макс.
0,75 mm²
Поперечное сечение соединительного провода, мин.
0,14 mm²
Сопротивление изоляции
≥ 100 MΩ
Степень загрязнения
3
Тип контакта
Гнездо

Общие данные

Количество полюсов
5
Conexión 1
M12
Conexión 2
PUSH IN
Material capotas
PA 66
Соединительная резьба
M12
Поверхность контакта
Ni/Au
Вид защиты
IP67

Normes

Brandschutz in Schienenfahrzeugen
DIN EN 45545-2
Shock and vibration proof according to
EN 50155:2001
DIN EN 61373

Классификации

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
