SAIL-7/8W-3-1.5U
SAIL-7/8W-3-1.5U
Rozměrový výkres
Male, angled
SAIL-7/8W-3-1.5U

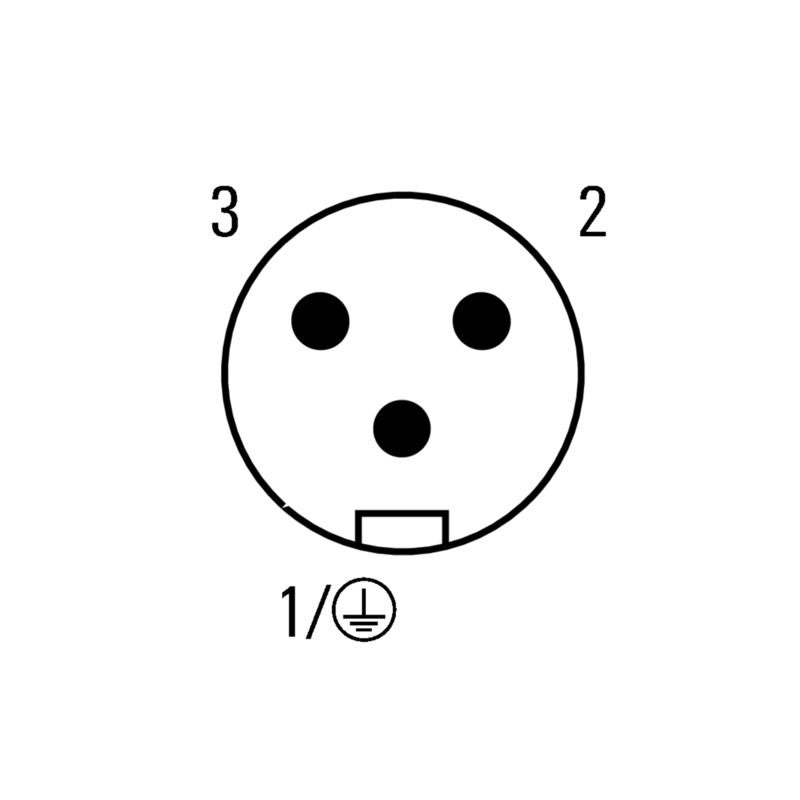

Schéma pólů
Male
SAIL-7/8W-3-1.5U

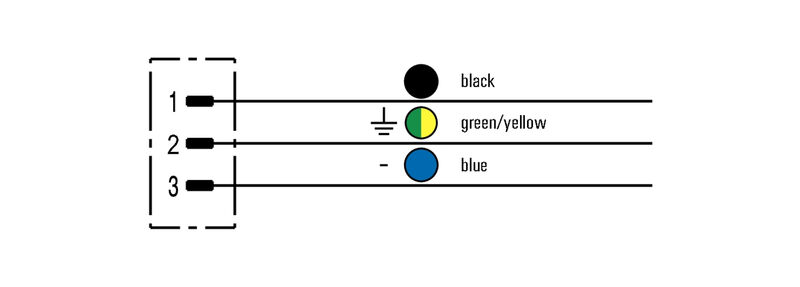

Schéma připojení

SAIL-7/8W-3-1.5U

Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 3 (2 + PE), 1.5 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1292090150
Stáhnout datový list Technická podpora
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, jeden konec bez konektoru, 7/8", Počet pólů : 3 (2 + PE), 1.5 m, pin, 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1292090150
Typ
SAIL-7/8W-3-1.5U
GTIN (EAN)
4050118087932
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
150 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Technické specifikace kabelu

TPM
Apantallado
Ne
Beständighet mot svetsgnistor
Ne
Cable length
1.5 m
Configurable cable length
Ne
Core cross-section
1.5 mm²
Färkodning
modrá
hnědá
zelená / žlutá
Halógenos
Ne
Materiał płaszcza
PUR
Odolné vůči perlám kovu ze svařování
Ne
PE function
Ano
Počet pólů
3 (2 + PE)
Raggio di curvatura min., mobile
7,5x průměr kabelu
Sheathing colour
černá
Suitable for cable carriers
Ano
Teplotní rozpětí, pohyblivé
-20...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Torsion resistance
0 °/m
Vnější průměr
7.4 mm ± 0.2 mm
Наружная оболочка в соответствии с UL; проводниковые материалы для бытовых приборов (AWM)
20234 (80 °C / 1000 V)
Облучение с перекрестными связями
Ne
구부림 주기
5 mil.

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité impulzní napětí
2,500 V
Jmenovité napětí
300 V
Jmenovité napětí (UL)
600 V
Jmenovitý proud
12 A
Kódování
žádná
LED
Ne
Materiál kontaktu
CuZn
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
108 Ω
Povrch kontaktu
Au (zlato)
propojeno můstkem
Ne
Připojovací závit
7/8"
Rozsah teplot krytu
-40 … +85 ° C
Stupeň krytí
IP68
přišroubované
Verze
pin, 90°
Závažnost znečištění
3

Elektrické vlastnosti

Jmenovité napětí
300 V
Jmenovitý proud
9 A (4 a 5 pólů), 12 A (3 póly)
Objemový odpor
≤3 mΩ
Odpor izolace
108 Ω

Obecné standardy

Certificate no. (cULus)
E307231

Konektor, vlevo

Zástrčka vlevo
IP68, Kontakt samec, S úhlem 90°, Plast, nestíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Obrázky produktů

Název ilustrace 06
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
