SAIL-M12WM12W-T-10H
SAIL-M12WM12W-T-10H
Dibujo acotado
SAIL-M12WM12W-T-10H
Dibujo acotado
SAIL-M12WM12W-T-10H
Esquema de polos
Plug
SAIL-M12WM12W-T-10H
Esquema de polos
Socket
SAIL-M12WM12W-T-10H
Esquema de conexiones
SAIL-M12WM12W-T-10H
La herramienta perfecta: Screwty ® con función de par de apriete
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-T-10H

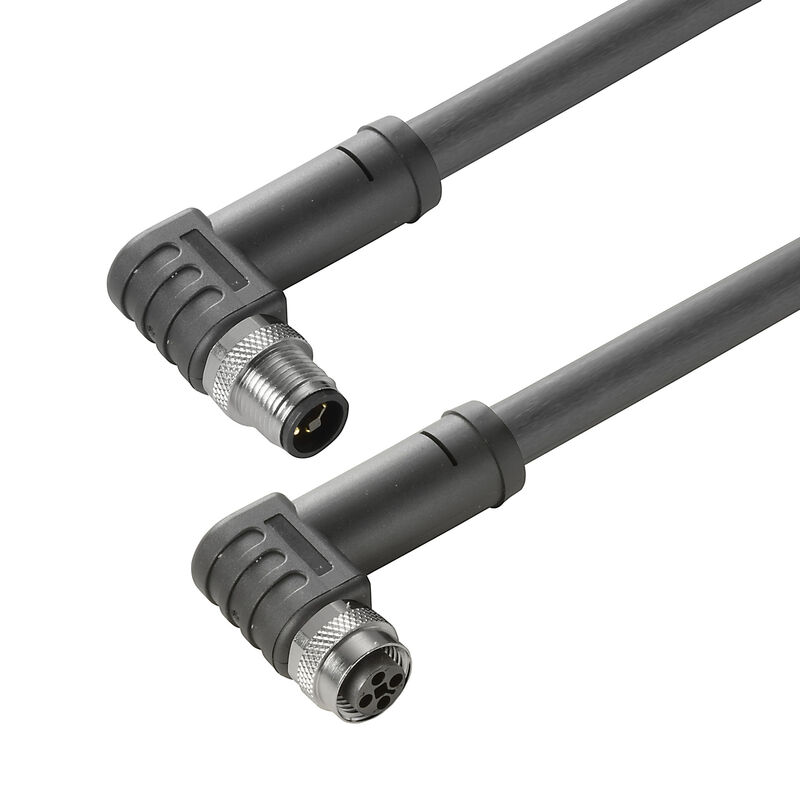

Cable de alimentación, Cable de conexión, M12 / M12, Número de polos : 4, 10 m, Macho, acodado - Hembra, acodado, Apantallado: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 2050921000
Descargar hoja de datos Descargas de productos
Productos relacionados 4
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos técnicos del cable Datos técnicos generales Electrical properties Normas generales Normas Conector izquierdo Conector derecho Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E310075

Datos generales para pedido

Versión
Cable de alimentación, Cable de conexión, M12 / M12, Número de polos : 4, 10 m, Macho, acodado - Hembra, acodado, Apantallado: No, Material de la funda: PUR, Halógenos: No
Código
2050921000
Tipo
SAIL-M12WM12W-T-10H
GTIN (EAN)
4050118442434
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
500 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Datos técnicos del cable

Aceleración
5 m/s²
Aislamiento
PP
Apantallado
No
Cable length
10 m
Ciclos de flexión
10 Mio
Código de color
negro
azul
blanco
marrón
Diámetro exterior
11 mm ± 0.4 mm
Funda de conformidad con el estilo UL AWM
20234 (80 °C / 1000 V)
Gama de temperatura, fija
-50...90 °C
Gama de temperatura, móvil
-40...90 °C
Halógenos
No
Longitud del conductor configurable
No
Material de la funda
PUR
Número de polos
4
Radio de flexión mín., con movimiento
7.5 x cable diameter
Radio de flexión mín., fijo
4 x Kabeldurchmesser
Resistencia a chispas de soldadura
No
Resistente a las salpicaduras de soldadura
No
Reticulado por radiación
No
Sheathing colour
black
Suitable for cable carriers
Yes
Velocidad
5 m/s
芯线横截面积
2,5 mm²

Datos técnicos generales

calibre de llave
13 mm
Ciclos de enchufado
≥ 100
Codificación
T-coded
Corriente nominal
12 A
Grado de polución
3
Material capotas
PUR
Par de apriete
M12: 1.0 Nm
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Rosca de conexión
M12 / M12
Superficie de contacto
doré
Tensión nominal
63 V
Tipo de protección
IP67
when screwed in
Versión
Stift, vinklat- uttag, vinklat

Electrical properties

Resistencia del aislamiento
108 Ω
Tensión nominal
63 V

Normas generales

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E310075

Normas

Norma dot. łączników wtykowych
IEC 61076-2-111

Conector izquierdo

Clavija de conexión izquierda
M12, Codificación T, IP67, contacto macho, acodado 90°, Plástico, no apantallado

Conector derecho

Clavija de conexión derecha
M12, Codificación T, IP67, contacto hembra, acodado 90°, Plástico, no apantallado

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
