SAISWS-P-5A-4/6-M12
SAISWS-P-5A-4/6-M12
Schema dei poli
M12 = A-coded
SAISWS-P-5A-4/6-M12

SAISWS-P-5A-4/6-M12

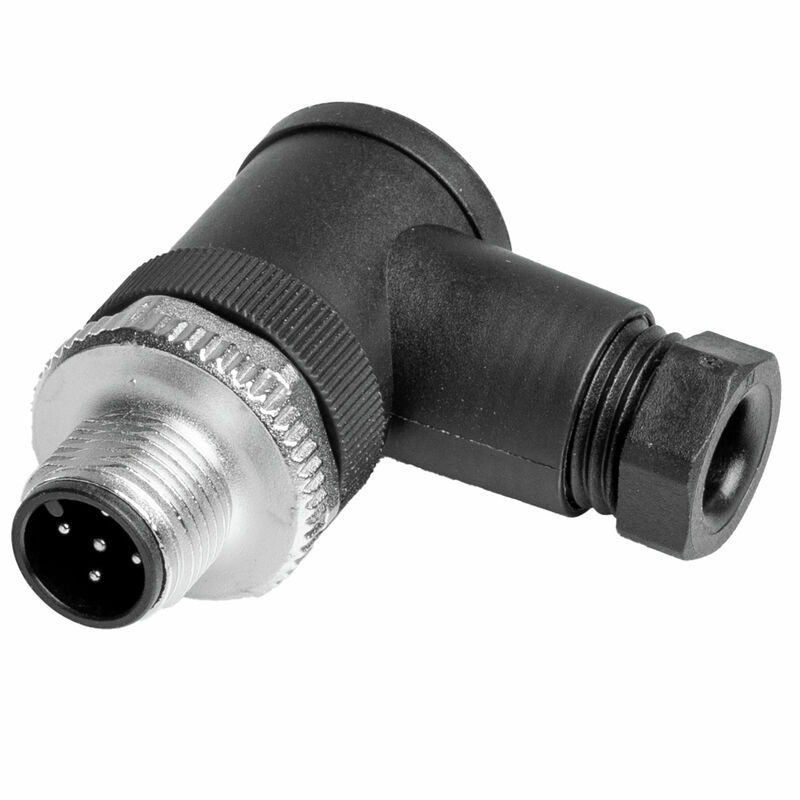

Field attachable connector, M12

Produkt ID 9456950000
Download datablad Supporto ingegneristico Download dei prodotti
È accessorio di 1 Prodotti correlati 56
Approvals General ordering data Dimensions and weights Environmental Product Compliance Dati tecnici connettori ad innesto liberamente confezionabili General Info Norme Clasificaciones

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E307231

General ordering data

Versione
Field attachable connector, M12
N. d’ordine
9456950000
Tipo
SAISWS-P-5A-4/6-M12
GTIN (EAN)
4008190304003
Cantidad
1 Pieza

Dimensions and weights

Net weight
21,904 g

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
Imidazolidine-2-thione 96-45-7
SCIP
a36ef13c-6057-4989-84a4-d08087d12a7d

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 50
Codifica
Codificato A
Collegamento schermato
Nessuno
Corrente nominale
4 A
Diametro del cavo, max.
6 mm
Diametro del cavo, min.
4 mm
Genere di contatto
Maschio
Grado di lordura
3
Grado di protezione
IP67
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PA
Numero di poli
5
Resistenza d'isolamento
108 Ω
Sezione di collegamento cavo, max.
0,75 mm²
Sezione di collegamento cavo, min.
0,14 mm²
Superficie dei contatti
CuSnZn
Superficie dei contatti
CuSnZn (5-pole) / gold plated (8-pole)
Tensione nominale
60 V
Tipo di collegamento
Screw connection

General Info

Number of poles
5
Collegamento 1
M12
Collegamento 2
Screw
Materiale base della custodia
PA
Filetage du raccordement
M12
Érintkező felület
CuSnZn
보호 등급
IP67
플러그 주기
≥ 50

Norme

Connettori a norma
IEC 61076-2-101

Clasificaciones

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
