SC 3.81/04/270G 3.2SN BK BX
SC 3.81/04/270G 3.2SN BK BX
Product image

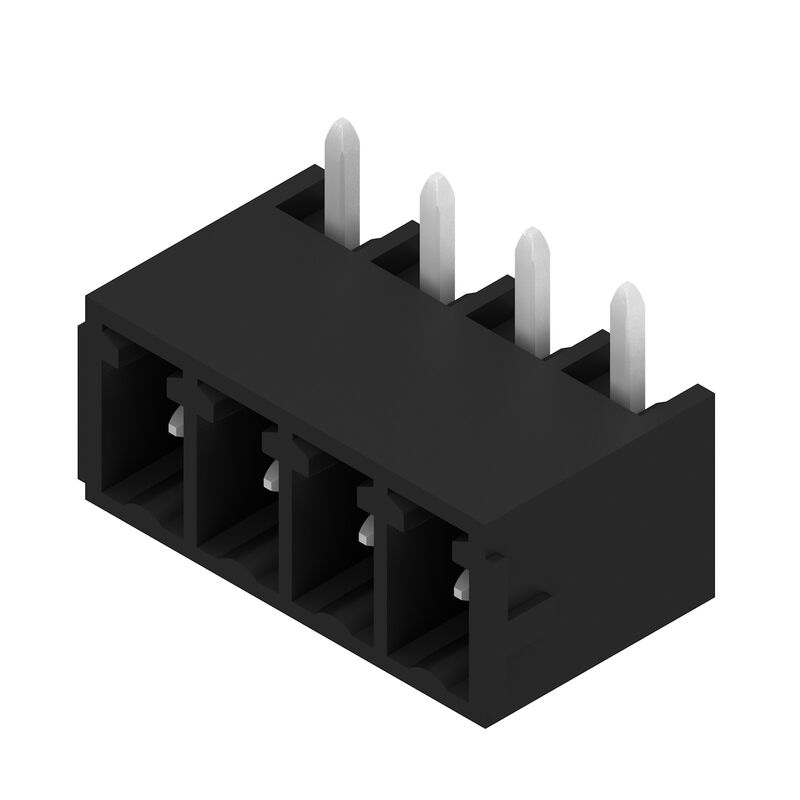

SC 3.81/04/270G 3.2SN BK BX
Product image
SC 3.81/04/270G 3.2SN BK BX
Dimensional drawing

SC 3.81/04/270G 3.2SN BK BX

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 4, 270°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte

Ürün No. 1037890000
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Şunun karşı parçasıdır 1 İlgili ürünler 13
Agréments Informations générales de commande Dimensions et poids Environmental Product Compliance System specifications Données des matériaux Rated data acc. to IEC CSA에 따른 정격 데이터 Dane znamionowe wg UL 1059 Packing Note importante Besorolások

Agréments

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Informations générales de commande

Versión
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT, 3.81 mm, Nombre de pôles: 4, 270°, Longueur du picot à souder (l): 3.2 mm, étamé, noir, Boîte
Código
1037890000
Tipo
SC 3.81/04/270G 3.2SN BK BX
GTIN (EAN)
4032248766444
Cantidad
50 szt.
parametry produktu
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
opakowanie
skrzynia

Dimensions et poids

Profundidad
9,2 mm
Profundidad (pulgadas)
0,362 inch
Altura
10,3 mm
Magasság (coll)
0,406 inch
Legalacsonyabb változat magassága
7,1 mm
Anchura
16,63 mm
Byggbredd (tum)
0,655 inch
Peso neto
1,2 g

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

System specifications

Familia del producto
OMNIMATE Signal - series BC/SC 3.81
Tipo de conexión
Áramköri lap csatlakozás
Montaje sobre placas c.i.
Collegamento a saldare THT
Paso en mm (P)
3,81 mm
Paso en pulgadas (P)
0,15 "
Angulo de salida
270°
Número de polos
4
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
0 / -0,2 mm
Dimensiones del pin de soldadura
d = 1,0 mm
восьмиугольный
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,2 mm
Tolerans diameter bestyckningshål (D)
+ 0,1 mm
L1 i mm
11,43 mm
L1 i tum
0,45 "
Antal rader
1
Polradstal
1
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Ja
Max. instickskraft/pol
7 N
Max. dragkraft/pol
5 N

Données des matériaux

Materiales aislantes
PA GF
Color
noir
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 550
Klasa palności wg UL 94
V-0
Material de contacto
Kopparlegering
Superficie de contacto
förtennad
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
120 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
120 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=20 °C)
17 A
Corriente nominal, número de polos mín. (Tu=40 °C)
17,5 A
Corriente nominal, número de polos máx. (Tu=40 °C)
15,1 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
160 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
160 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
2,5 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
2,5 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 76 A

CSA에 따른 정격 데이터

Tensión nominal (Use Group B / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
11 A
Intensidad nominal (Use Group D / CSA)
10 A

Dane znamionowe wg UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
11 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Reference to approval values
Specifications are maximum values, details - see approval certificate.

Packing

Embalaje
Box
Longitud de VPE
99 mm
Anchura VPE
92 mm
Altura de VPE
41 mm

Note importante

Conformidad con IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Notas

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
