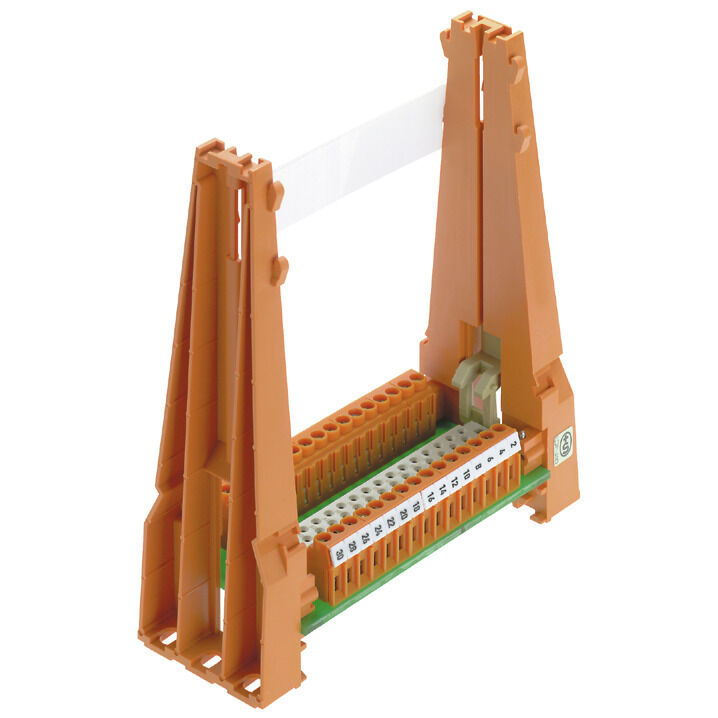

SKH 31 LP RH1
SKH 31 LP RH1

SKH 31 LP RH1

Ce produit ne sera bientôt plus disponible.

인터페이스, DIN 41617에 따른 플러그인 커넥터, 암형

Référence produit 0586661001
Fiche technique Ürün İndirmleri Soutien à l'ingénierie
Accessoires 3 Autres produits de la même gamme 11
Approvals 일반 주문 데이터 Dimensions and weights Temperature Conformità ambientale del prodotto Caractéristiques de raccordement Specifiche tecniche Szigetelések koordinálása (EN50178) Raccordement installation Remarques standard Classifications

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

일반 주문 데이터

Version
인터페이스, DIN 41617에 따른 플러그인 커넥터, 암형
Référence
0586661001
Type
SKH 31 LP RH1
GTIN (EAN)
4032248046287
Qté.
1 Pieza
Stato consegna
향후에는 이 품목을 더 이상 사용할 수 없습니다.
Последняя дата заказа
/Date(1770678000000)/

Dimensions and weights

Profondeur
144 mm
깊이 (인치)
5,669 inch
Hauteur
48 mm
Hauteur (pouces)
1,89 inch
Largeur
131 mm
Breite (inch)
5,157 inch
Масса нетто
154,88 g

Temperature

Température de stockage
-40...60 °C
Température de fonctionnement
0...55 °C

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques de raccordement

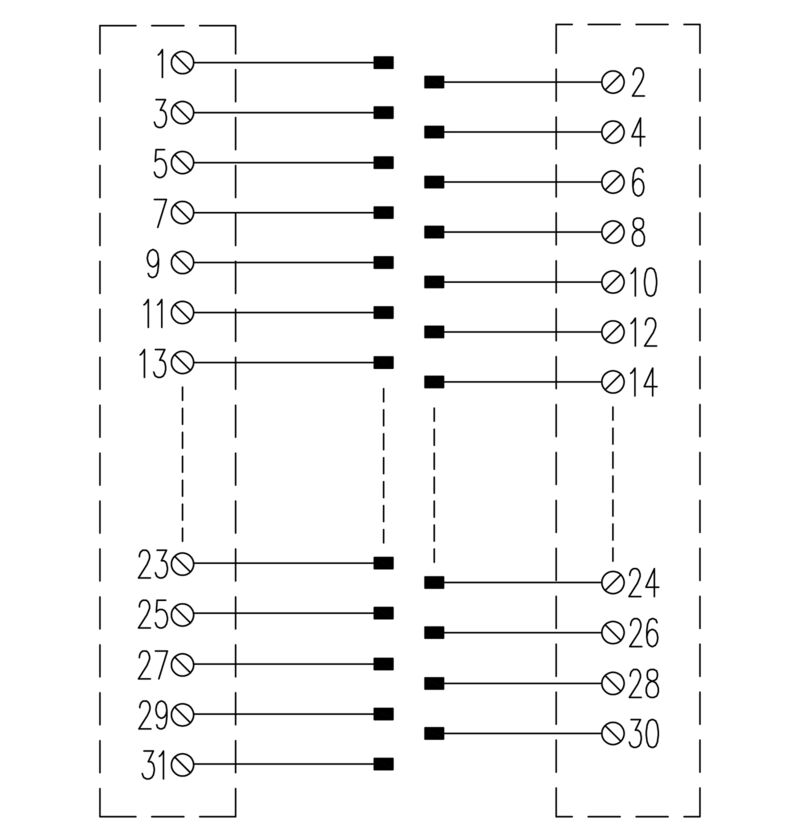

Configuration des contacts
a et b
Forme de la platine enfichable
Format Euro 100x160 mm pour racks de 19"
Nombre de pôles (côté commande)
31 pôles femelle
Raccordement côté commande
Connecteur femelle selon DIN 41617
Raccordement côté installation
LP 5.08mm

Specifiche tecniche

Tension nominale (texte)
125V AC / 150V DC
Courant nominal par connexion
4 A

Szigetelések koordinálása (EN50178)

Selon
DIN EN 50178
Tension nominale
< 150 V AC
Catégorie de surtension
II
Degré de pollution
2
Pulse voltage test (1,2/50μs)
1,5 kV
Tension d'essai d'isolation AC
0,8 kV

Raccordement installation

Couple de serrage, max.
0,6 Nm
Couple de serrage, min.
0,5 Nm
Embouts isolés, max.
2,5 mm²
Flexible avec embout, max.
2,5 mm²
Flexible avec embout, min.
0,5 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Longueur de dénudage
6 mm
Plage de raccordement, max.
6 mm²
Plage de raccordement, min.
0,5 mm²
Rigide, max. H05(07) V-U
6 mm²
Rigide, min. H05(07) V-U
0,5 mm²
Section du conducteur max., AWG
AWG 12
Section du conducteur min., AWG
AWG 26
souple, max. H05(07) V-K
4 mm²
Type de la connexion
Screw connection

Remarques standard

Forme
DIN41617 31 pôles

Classifications

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
