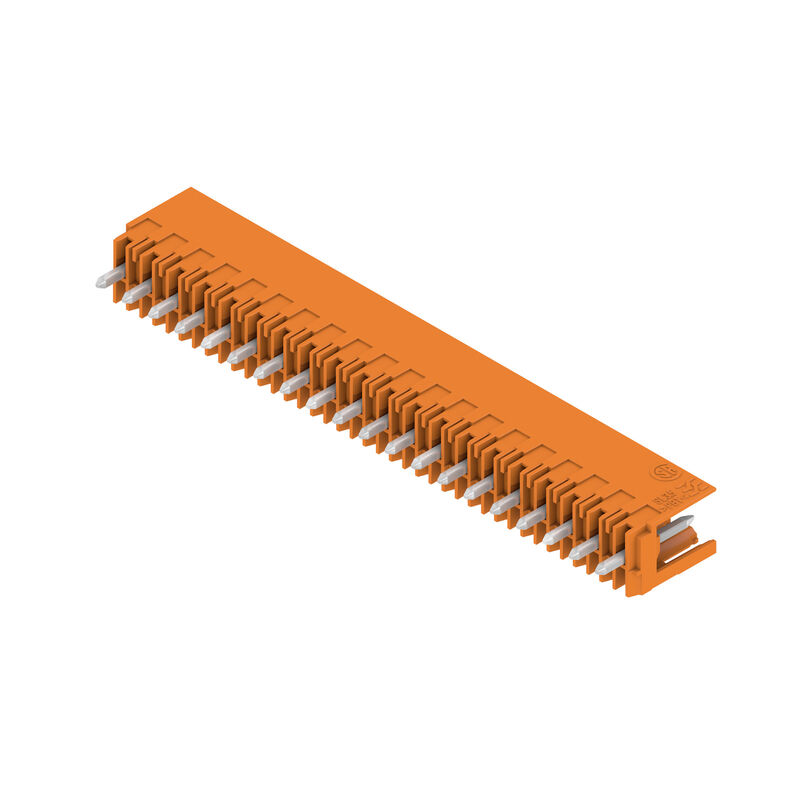

SL 3.50/20/180 3.2SN OR BX
Produktbild

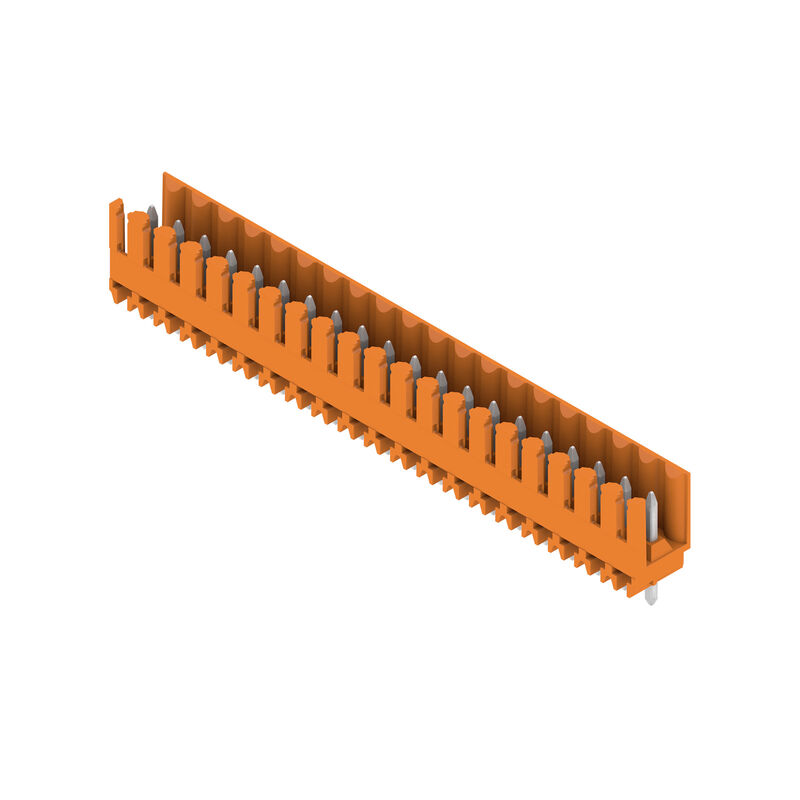

SL 3.50/20/180 3.2SN OR BX
Produktbild
SL 3.50/20/180 3.2SN OR BX
Maßbild

SL 3.50/20/180 3.2SN OR BX

Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 3.50 mm, Polzahl: 20, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box

Art.-Nr. 1621430000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Ist Gegenstück von 4 Verwandte Artikel 20
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Stiftleiste, seitlich offen, THT-Lötanschluss, 3.50 mm, Polzahl: 20, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Box
Order No.
1621430000
Type
SL 3.50/20/180 3.2SN OR BX
GTIN (EAN)
4008190172510
Qté.
20 Stück
Produkt-Kennzahlen
IEC: 320 V / 17 A
UL: 300 V / 10 A
Verpackung
Box

Abmessungen und Gewichte

Depth
7,5 mm
Tiefe (inch)
0,295 inch
Height
14,3 mm
Höhe (inch)
0,563 inch
Höhe niedrigstbauend
11,1 mm
Width
70 mm
Breite (inch)
2,756 inch
Masa netto
5,55 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Углеродный след продукта
  • Von der Wiege bis zum Werkstor:
    0,035 kg CO2 eq.

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 3.50
Anschlussart
Platinenanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Raster in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Outgoing elbow
180°
Polzahl
20
Number of solder pins per pole
1
Lötstiftlänge (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Diameter bestyckningshål (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 i mm
66,5 mm
L1 in Zoll
2,618 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. gesteckt/ handrückens. ungest.
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
10 N

Werkstoffdaten

Materiał izolacyjny
PBT
컬러 코드
orange
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Brennbarkeitsklasse nach UL 94
V-0
접점 재질
Cu-leg
Surface du contact
verzinnt
Schichtaufbau - Lötanschluss
5...7 µm Sn glanz
Skiktstruktur för stiftkontakten
5...7 µm Sn glanz
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17 A
정격 전류, 최대 극 수(Tu=20°C)
12 A
정격 전류, 극 수(Tu=40°C)
14,5 A
정격 전류, 최대 극 수(Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 100 A

Nenndaten nach CSA

Institut (CSA)
CSA
Certificate No. (CSA)
154685-1318353
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
Délka VPE
126 mm
VPE width
90 mm
VPE height
40 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
