SV 7.62HP/04/90MF4 SC/04R SN BK BX
SV 7.62HP/04/90MF4 SC/04R SN BK BX

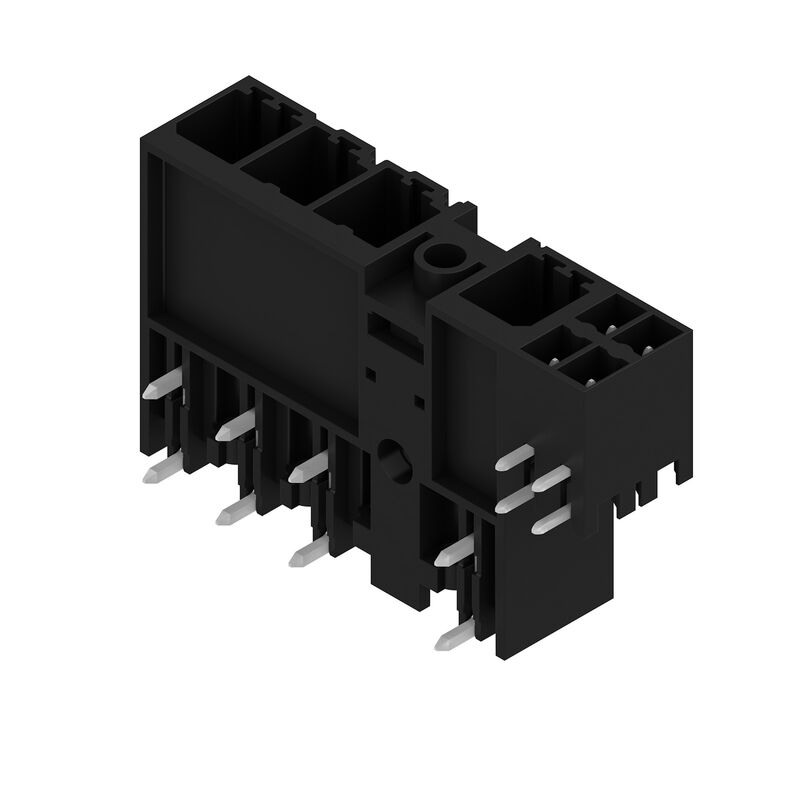

Product image
SV 7.62HP/04/90MF4 SC/04R SN BK BX

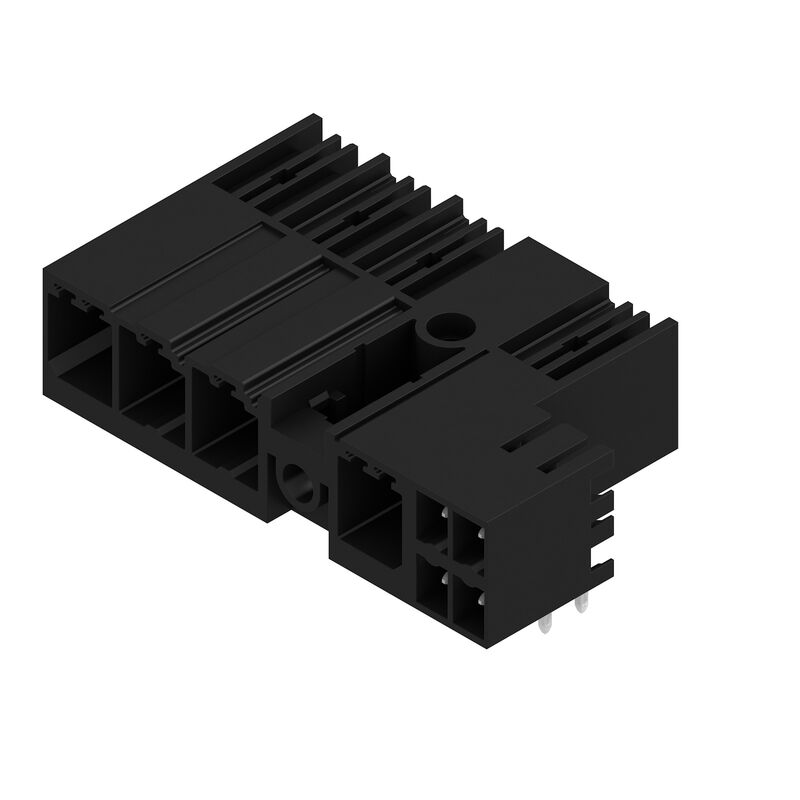

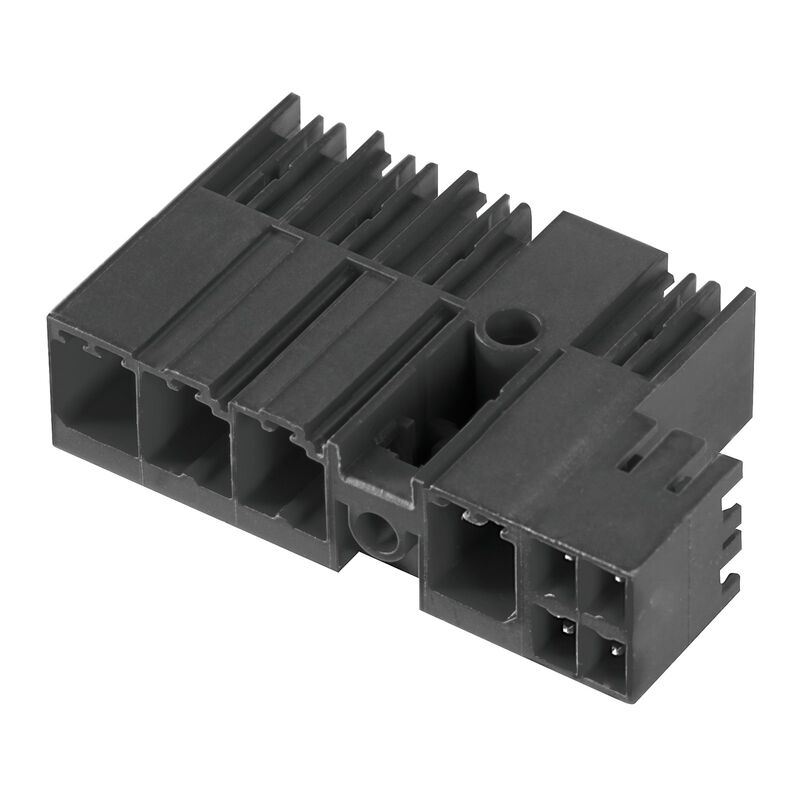

Product image
SV 7.62HP/04/90MF4 SC/04R SN BK BX
Dimensional drawing
SV 7.62HP/04/90MF4 SC/04R SN BK BX
Connection diagram

SV 7.62HP/04/90MF4 SC/04R SN BK BX

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT-forrasztott csatlakozás, 7.62 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, Doboz

ID výrobku 1090130000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Tillbehör 1 Är en motdel till 3 Använda produkter 18
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Műszaki adatok – hibrid Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT-forrasztott csatlakozás, 7.62 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ónozott, fekete, Doboz
Rendelési szám
1090130000
Típus
SV 7.62HP/04/90MF4 SC/04R SN BK BX
GTIN (EAN)
4032248858682
Qty.
36 Darab
Termékadatok
IEC: 1000 V / 41 A
UL: 300 V / 35 A
Csomagolás
Doboz

Méretek és tömegek

Mélység
28,3 mm
Mélység (coll)
1,114 inch
Magasság
14,9 mm
Magasság (coll)
0,587 inch
Legalacsonyabb változat magassága
11,4 mm
Szélesség
46,69 mm
Szélesség (coll)
1,838 inch
Nettó tömeg
11,917 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerspecifikációk

Product family
OMNIMATE Power - sorozat BV/SV 7.62HP
Type of connection
Áramköri lap csatlakozás
Montage sur le circuit imprimé
THT-forrasztott csatlakozás
Pitch in mm (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Anslutningsvinkel
90°
Number of poles
4
Number of solder pins per pole
2
Longitud del terminal de soldadura (l)
3,5 mm
Forrasztótüske tűrése
+0,1 / -0,3 mm
Forrasztótüske méretei
0,8 x 1,0 mm
Forrasztószem lyukátmérő (D)
1,4 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
30,48 mm
L1, inch
1,2 "
L2, mm
3,81 mm
L2, inch
0,15 "
Sorok száma
1
Érintkezősorok száma
1
Érintésvédelem a DIN VDE 57 106 szerint
safe to back of hand above the printed circuit board
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
볼륨 저항
2.00 mΩ
Can be coded
Yes
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
12 N
Húzóerő / pólus, max.
7 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 4...6 µm Sn matt
Dugaszolható csatlakozás rétegszerkezete
1...3 µm Ni / 4...6 µm Sn matt
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
130 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
130 °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
41 A
Névleges áram, maximális pólusszám (Tu=20 °C)
41 A
Névleges áram, min. pólusszám (Tu=40°C)
41 A
Névleges áram, maximális pólusszám (Tu=40°C)
41 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
630 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1, 420 A-rel

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
33 A
Névleges áram (C felhasználási csoport / CSA)
33 A
Névleges áram (D felhasználási csoport / CSA)
5 A
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
35 A
Intensidad nominal (Use Group C / UL 1059)
33 A
Névleges áram (D felhasználási csoport/ UL 1059)
5 A
Hivatkozás a tanúsítási értékekre
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.
Kúszóáramút, min.
9,6 mm
Térköz, min. (UL 1059)
6,9 mm

Csomagolás

Csomagolás
Doboz
VPE hosszúság
351 mm
VPE szélesség
138 mm
VPE magasság
40 mm

Műszaki adatok – hibrid

Pitch in mm (hybrid)
  • névleges:
    3,81 mm
  • Hybrid component:
    Signal
Pitch in mm (Signal)
3.81 mm
Pitch in inch (hybrid)
  • névleges:
    0,15 "
  • Hybrid component:
    Signal
Pitch in inches (Signal)
0.15 "
Numero di poli (ibrido)
  • névleges:
    4
  • Hybrid component:
    Signal
Number of poles (Signal)
4
Number of solder pins per pole (hybrid)
  • Hybrid component:
    Signal
  • névleges:
    1
Number of solder pins per pole (Signal)
1
Размеры выводов под пайку (гибридн.)
  • Forrasztótüske méretei:
    0,8 x 0,8 mm
  • Hybrid component:
    Signal
Solder pin dimensions (Signal)
0.8 x 0.8 mm
Dimensioner för lödstift = d-tolerans (hybrid)
  • Dimensiones del pin de soldadura = d tolerancia:
    • Lower tolerance with prefix (reveals minimum):
      -0,03
    • Tolleranza superiore con prefisso (indica il massimo):
      +0,01
    • 공차, 단위:
      mm
  • Hybrid component:
    Signal
Solder pin dimensions = d tolerance (Signal)
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Hybrid component:
    Signal
  • névleges:
    1,3 mm
PCB hole diameter (Signal)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Hybrid component:
    Signal
  • Forrasztószem lyukátmérő tűrés (D):
    ± 0,1 mm
  • Forrasztószem lyukátmérő tűrés (D):
    + 0,1 mm
PCB hole diameter tolerance (Signal)
± 0,1 mm
L2 en mm
3,81 mm
L2, inch
0,15 "
Number of rows (hybrid)
  • Hybrid component:
    Signal
Number of rows (Signal)
2
Materiál kontaktu (hybrid)
  • Hybrid component:
    Signal
  • Érintkező anyaga:
    CuMg
Contact material (Signal)
CuMg
Kontaktoberfläche (Hybrid)
  • Hybrid component:
    Signal
  • Érintkező felület:
    ónozott
Contact surface (Signal)
ónozott
Layer structure of the solder connection (hybrid)
  • Forrasztott csatlakozás rétegszerkezete:
    • Anyag:
      Ni
    • Rétegvastagság:
      • min.:
        1 µm
      • max.:
        3 µm
    • Anyag:
      Sn
    • Rétegvastagság:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybrid component:
    Signal
Layer structure of the solder connection (Signal)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Dugaszolható csatlakozás rétegszerkezete:
    • Anyag:
      Ni
    • Rétegvastagság:
      • min.:
        1 µm
      • max.:
        3 µm
    • Anyag:
      Sn
    • Rétegvastagság:
      • min.:
        4 µm
      • max.:
        8 µm
  • Hybrid component:
    Signal
Layer structure of the plug contact (Signal)
1-3 µm Ni / 4-8 µm Sn
Névleges feszültség túlfeszültségű osztály/II/2. szennyezés súlyossága (hibrid)
  • Hybrid component:
    Signal
  • névleges:
    320 V
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
320 V
Névleges feszültség túlfeszültségű osztály/III/2. szennyezés súlyossága (hibrid)
  • Hybrid component:
    Signal
  • névleges:
    160 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
160 V
Névleges feszültség túlfeszültségű osztály/III/3. szennyezés súlyossága (hibrid)
  • Hybrid component:
    Signal
  • névleges:
    160 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Hybrid component:
    Signal
  • névleges:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Hybrid component:
    Signal
  • névleges:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • Hybrid component:
    Signal
  • névleges:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
2.5 kV
Rated current, number of poles (Tu=40°C) (hybrid)
  • Hybrid component:
    Signal
  • min.:
    12,7 A
Rated current, number of poles (Tu=20°C) (hybrid)
  • Hybrid component:
    Signal
  • min.:
    14,2 A
Кратковременная допустимая токовая нагрузка (гибридн.)
  • Korttidströmhållfasthet:
    3 x 1 s s 80 A
  • Hybridní komponent:
    Signal
Krátkodobý odpor proti zkratovému proudu (signál)
3 x 1 s s 80 A
Povrchová vzdálenost (hybrid)
  • Hybridní komponent:
    Signal
  • min.:
    4,38 mm
Clearance distance (hybrid)
  • Hybridní komponent:
    Signal
  • min.:
    3,6 mm
Névleges feszültség (B felhasználási csoport / CSA) (hibrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Jmenovité napětí (aplikační skupina B / CSA) (Signál)
300 V
Névleges feszültség (C felhasználási csoport / CSA) (hibrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    50 V
Jmenovité napětí (aplikační skupina C / CSA) (Signál)
50 V
Jmenovitý proud (aplikační skupina B / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina B / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina C / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)
9 A
Jmenovitý proud (aplikační skupina D / CSA) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    9 A
Jmenovitý proud (aplikační skupina D / CSA) (Signál)
9 A
Jmenovité napětí (aplikační skupina B / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    300 V
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    50 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Signál)
50 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
Jmenovitý proud (aplikační skupina B / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    5 A
Jmenovitý proud (aplikační skupina B / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal
  • jmen.:
    5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)
5 A
Jmenovitý proud (aplikační skupina D / UL 1059) (Hybrid)
  • Hybridní komponent:
    Signal

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • A diagram specifikációi: P1=7,62 mm; P2=3,81 mm
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • MFX és MSFX: X= A középső karima pozíciója, pl. MF2, MSF3
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
