TRS 12VDC 1CO AU

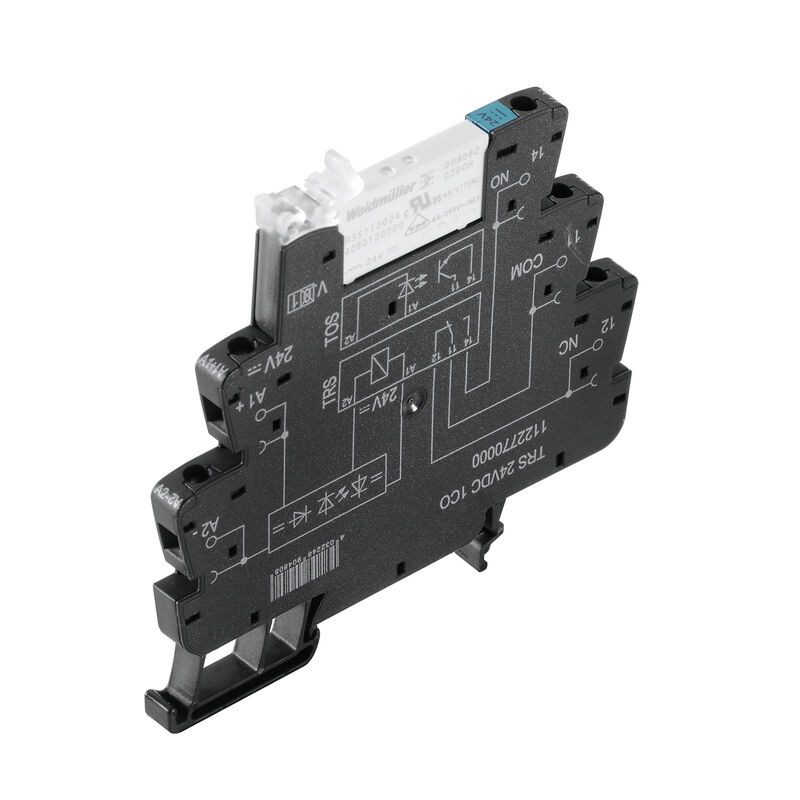

Produktbild
Abbildung ähnlich
TRS 12VDC 1CO AU
Schaltbild
TRS 12VDC 1CO AU
Diagramm
Lastgrenzkurve DC
Ohmsche Last
TRS 12VDC 1CO AU
Diagramm
Elektrische Lebensdauer230 V AC resistive load
230 V AC ohmsche Last
TRS 12VDC 1CO AU
Maßbild
TRS 12VDC 1CO AU
Sonstiges
Typenschlüssel

TRS 12VDC 1CO AU

TERMSERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi vergoldet, Nennsteuerspannung: 12 V DC ±20 %, Dauerstrom: 6 A, Schraubanschluss, Prüftaste vorhanden: Nein

Art.-Nr. 1122990000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 27 Einzelteile 1 Verwandte Artikel 10
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Steuerseite Lastseite General data Isolationskoordination Erweiterte Angaben Zulassungen / Normen Anschlussdaten Klassifikationen

Zulassungen

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E141197

Allgemeine Bestelldaten

Versione
TERMSERIES, Relaiskoppler, Anzahl Kontakte: 1, Wechsler AgNi vergoldet, Nennsteuerspannung: 12 V DC ±20 %, Dauerstrom: 6 A, Schraubanschluss, Prüftaste vorhanden: Nein
N. d’ordine
1122990000
Tipo
TRS 12VDC 1CO AU
GTIN (EAN)
4032248905300
VPE
10 Stück

Abmessungen und Gewichte

Profondità
87,8 mm
Tiefe (inch)
3,457 inch
Posizione verticale
89,6 mm
Höhe (inch)
3,528 inch
Larghezza
6,4 mm
Width (inches)
0,252 inch
Net weight
33 g

Temperaturen

보관 온도
-40 °C...85 °C
周囲温度
-40 °C…60 °C
Feuchtigkeit
5...95 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

RoHS 준수 상태
Konform mit Ausnahme
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9

Bemessungsdaten UL

Température ambiante (fonctionnement), max.
60 °C
Connection cross-section AWG, min.
AWG 26
Connection cross-section AWG, max.
AWG 14
Leiterart
starre Kupferleiter
feindrähtige Kupferleiter
Moment dokręcający, maks.
0,4 Nm
Stopień zanieczyszczenia środowiska
2

Steuerseite

Rated control voltage
12 V DC ±20 %
Nennstrom DC
18 mA
Power rating
210 mW
Status indicator
LED grün
Schutzschaltung
Freilaufdiode
Verpolungsschutz
Coil voltage of the replacement relay deviating from the rated control voltage
Nein
Coil voltage of the replacement relay
12 V DC

Lastseite

Rated switching voltage
250 V AC
Continuous current
6 A
Max. switching frequency at rated load
0,1 Hz
Schaltspannung AC, max.
250 V
Schaltspannung DC, max.
250 V
min. Schaltleistung
1 mA @ 1 V
Inrush current
20 A / 20 ms
AC switching capacity (resistive), max.
1500 VA
DC switching capacity (resistive), max.
144 W @ 24 V
Switch-on delay
≤ 6 ms
Switch-off delay
≤ 8 ms
Kontaktausführung
1 Wechsler (AgNi vergoldet)
Mechanische Lebensdauer
5 x 106 Schaltungen

General data

Operating altitude
≤ 2000 m
above sea level
Mounting rail
TS 35
Test button available
Nein
Mechanical switch position indicator
Nein
Farbe
schwarz
UL94 flammability rating component
  • Komponente:
    Gehäuse
  • Brennbarkeitsklasse nach UL94:
    V-0
  • Komponente:
    Haltebügel
  • Brennbarkeitsklasse nach UL94:
    V-0

Isolationskoordination

정격 전압
300 V
Pollution severity
2
Surge voltage category
III
Clearance and creepage distances for control side - load side
≥ 6 mm
Dielectric strength for control side - load side
4 kVeff / 1 Min.
Art der Isolation Eingang - Ausgang
verstärkte Isolierung
Spannungsfestigkeit offener Kontakt
1 kVeff / 1 min
Dielectric strength to mounting rail
4 kVeff / 1 Min.
Impulse withstand voltage
6 kV (1,2/50 µs)
Protection degree
IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (DNV)
TAA00001E5
Certificate no. (cULus)
E141197

Anschlussdaten

Vezetékcsatlakozás-technika
Schraubanschluss
Stripping length, rated connection
8 mm
Anzugsdrehmoment, max.
0,4 Nm
Clamping range, rated connection
1,5 mm²
Clamping range, min.
0,14 mm²
Clamping range, max.
2,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Wire cross-section, solid, min.
0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)
AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)
AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)
AWG 16
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.
0,25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, 2 Klemmbare Leiter, max.
1 mm²
Blade size
Gr. PH0

Klassifikationen

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
