Propiedades
| Código | 3034850000 |

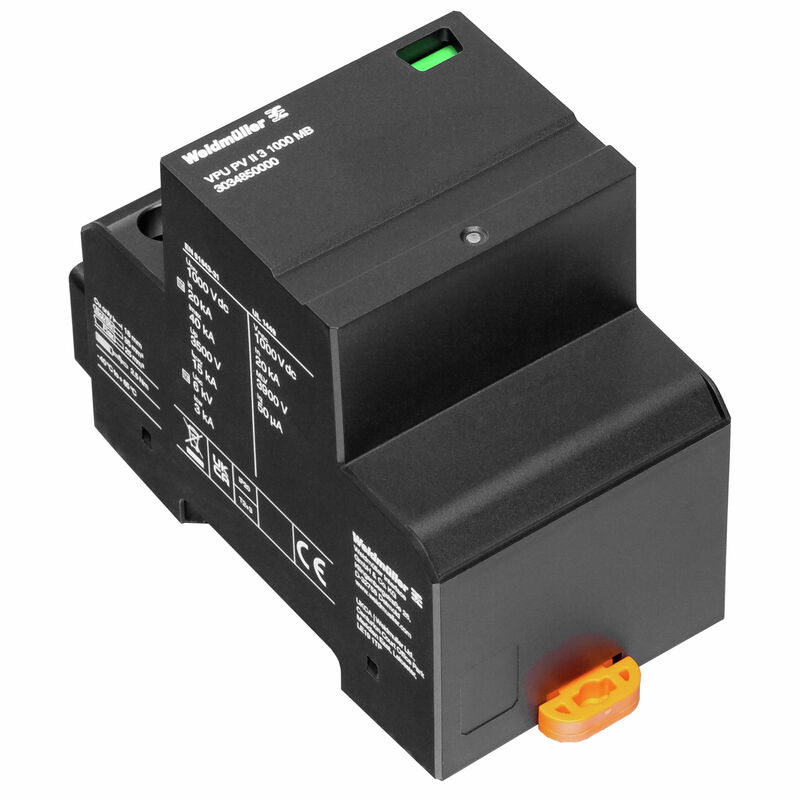

| Tipo | VPU PV II 3 1000 MB |
| GTIN (EAN) | 4099986991736 |
| Cantidad | 1 Pieza |
| Profundidad | 70 mm |
| Profundidad (pulgadas) | 2,756 inch |
| Altura | 112,3 mm |
| Altura (pulgadas) | 4,421 inch |
| Anchura | 53,7 mm |
| Anchura (pulgadas) | 2,114 inch |
| Peso neto | 299,13 g |
| Temperatura de almacenamiento | -40 °C...85 °C |
| Temperatura de servicio | -40 °C...85 °C |
| Humedad | 5 - 95% de humedad rel. |
| Color | negro |
| Tipo de protección | IP20 en funcionamiento |
| Grado de polución | 2 |
| Altura de funcionamiento en el sistema PV con conexión a tierra | ≤ 2000 m |
| Altura de funcionamiento en sistema PV sin conexión a tierra | ≤ 4000 m |
| Clase de requisitos | Tipo II |
| Corriente de cortocircuito ISCPV | 15 kA |
| Corriente de fuga total Itotal ( 8/20µs) | 40 kA |
| Nivel de protección Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Normas |
IEC 61643-31
EN 61643-31 |
| Tensión de la instalación FV, máx. Ucpv | 1.000 V |
| Normas |
IEC 61643-31
EN 61643-31 |
| Número de polos | 3 |
| Tiempo de respuesta | ≤ 25 ns |
| Tipo de tensión | DC |
| Longitud de desaislado | 18 mm |
| Técnica de conexión de conductores | Conexión brida-tornillo |
| Tipo de conexión | Conexión brida-tornillo |
| Par de apriete, min. | 2,5 Nm |
| Par de apriete, max. | 2,5 Nm |
| Sección de conexión del conductor, rígido, min. | 6 mm² |
| Sección de conexión del conductor, rígido, max. | 2,5 mm² |
| Sección de conexión del conductor, flexible, mín. | 2,5 mm² |
| Sección de conexión del conductor, flexible, max. | 25 mm² |
| Sección del conductor, semirrígido, mín. | 2,5 mm² |
| Sección del conductor, semirrígido, máx. | 35 mm² |
| Tipo de tensión | DC |
| Número de polos | 3 |
| Tipo de protección | IP20 en funcionamiento |
| Color | negro |
| Datos de ingeniería | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_326175) |
| Documentación del usuario | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_324419) |
| Catálogo | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| ROHS | Conformidad |
