Eigenschaften

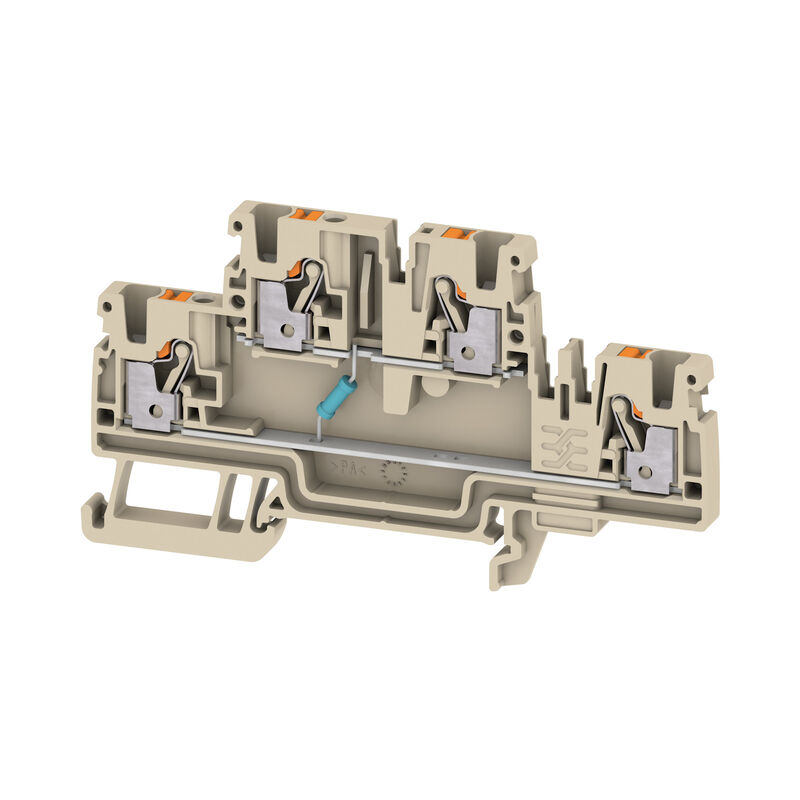

| Ausfuehrung | Bauelement-Reihenklemme, PUSH IN, dunkelbeige, 2.5 mm², 100 V, 100 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35 |
| Best.-Nr. | 3030610000 |
| Art | A2T 2.5 EM1 R 22K |
| GTIN (EAN) | 4099986974333 |
| VPE | 50 Stück |
| Tiefe | 50,5 mm |
| Tiefe (inch) | 1,988 inch |
| 90 mm | |
| Höhe (inch) | 3,543 inch |
| Breite | 5,1 mm |
| Breite (inch) | 0,201 inch |
| Nettogewicht | 13,23 g |
| Lagertemperatur | -25 °C...55 °C |
| Umgebungstemperatur | -5 °C…40 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Farbe Betätigungselemente | orange |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Etagen intern gebrückt | Ja |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Bauteilwiderstand |
|
| Abisolierlänge | 10 mm |
| Anschlussart | PUSH IN |
| Anschlussart 2 | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 4 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 100 V |
| Bemessungsspannung DC | 100 V |
| Nennstrom | 1 A |
| Strom bei max. Leiter | 1 A |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 mW |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Zulassung / Zertifikat / Konformitätsdokument | [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_323153) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322542) |
| Sicherheitsinformationen | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
