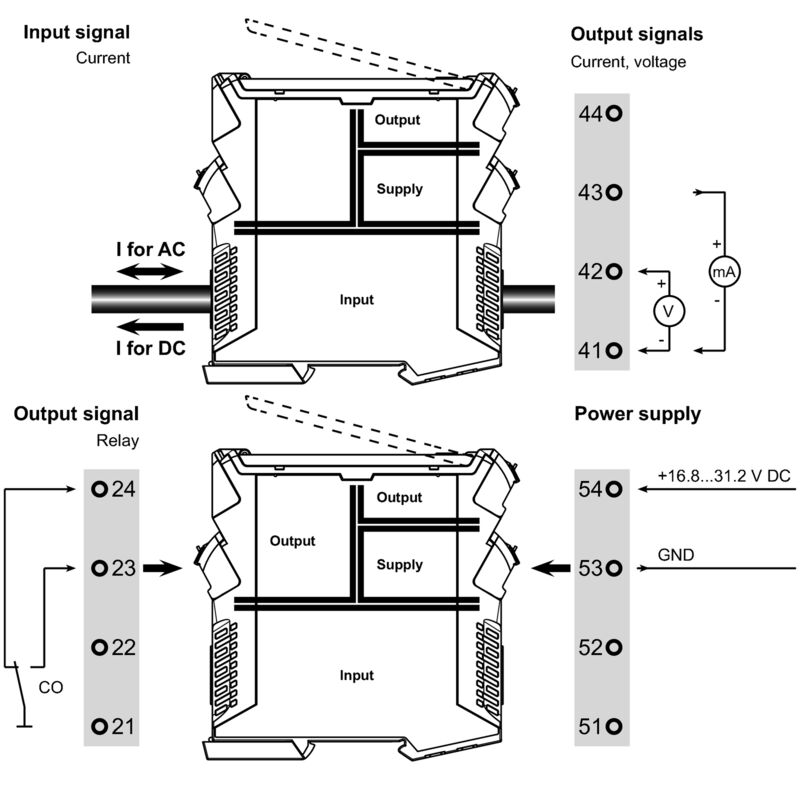

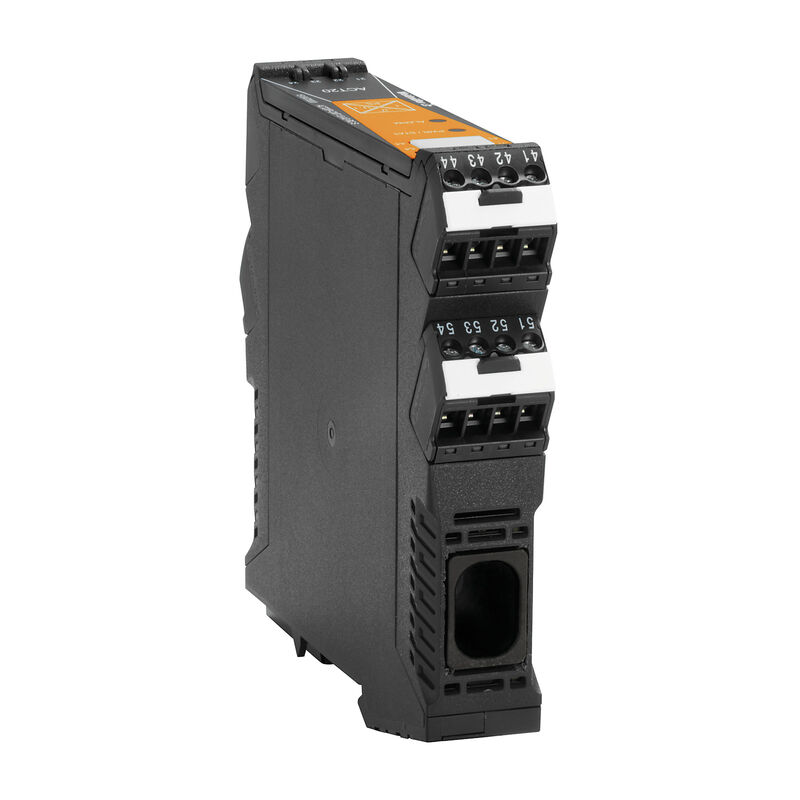

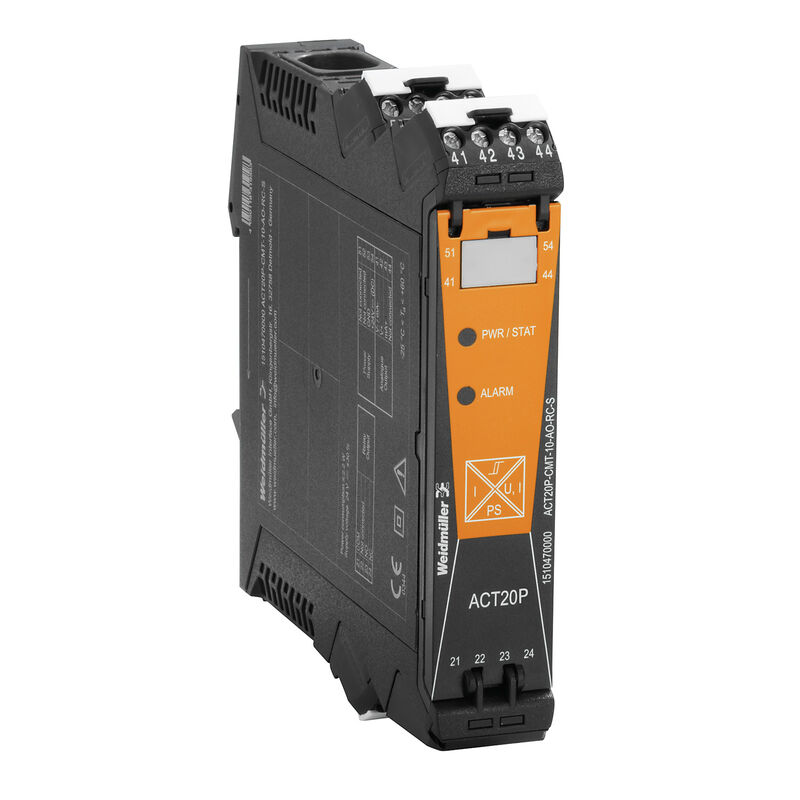

Ausfuehrung | Strommesswandler, Grenzwertüberwachung, Eingang : 0…5/10 A, Analogausgang, Relaisausgang, Stromführendes Kabel in der Durchführungsöffnung |
Best.-Nr. | 1510470000 |
Art | ACT20P-CMT-10-AO-RC-S |
GTIN (EAN) | 4050118319583 |
VPE | 1 Stück |

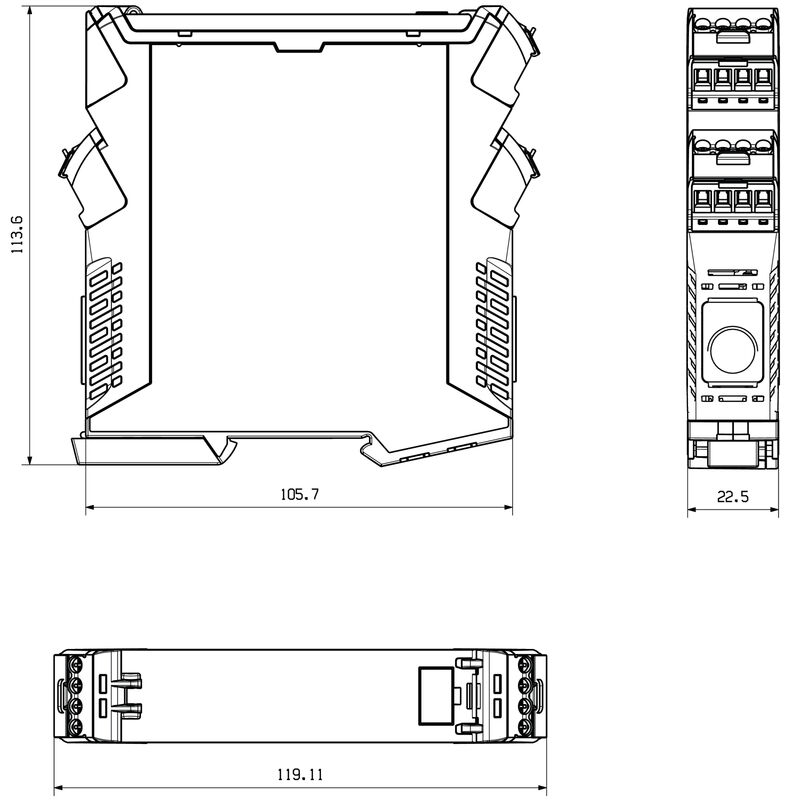

Tiefe | 113,6 mm |
Tiefe (inch) | 4,472 inch |
Höhe | 119,2 mm |
Höhe (inch) | 4,693 inch |
Breite | 22,5 mm |
Breite (inch) | 0,886 inch |
Nettogewicht | 211 g |
Lagertemperatur | -40 °C...85 °C |
Betriebstemperatur | -25 °C...60 °C |
Feuchtigkeit | 5...95 % keine Betauung |
MTTF | 130 a |
RoHS-Konformitätsstatus | Konform mit Ausnahme |
RoHS-Ausnahme (falls zutreffend/bekannt) | 6c, 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
Anzahl Eingänge | 1 |
Eingangsfrequenz | AC: 15…700 Hz (true root mean square) |
Eingangsmessbereich |
konfigurierbar
0…5/10 A Wechselstrom (RMS) oder Gleichstrom max. Spitzenstrom 10 × IEingang (1 s) max. Spitzenstrom 2 × IEingang (1 s) @ 5/10 A DC Für Gleichstrommessung (AA): Stromrichtungsanzeige am Ausgang (-/+ Analogwert) max. Spitzenstrom 2 × IEingang (1 s) |
Eingangssignal | Stromführendes Kabel in der Durchführungsöffnung |
Überlastverhalten | Max. Spitzenstrom: 10 × IInput für 1s |
Typ |
aktiv
angeschlossene Steuerung muss passiv sein |
Alarmfunktion |
Überstrom

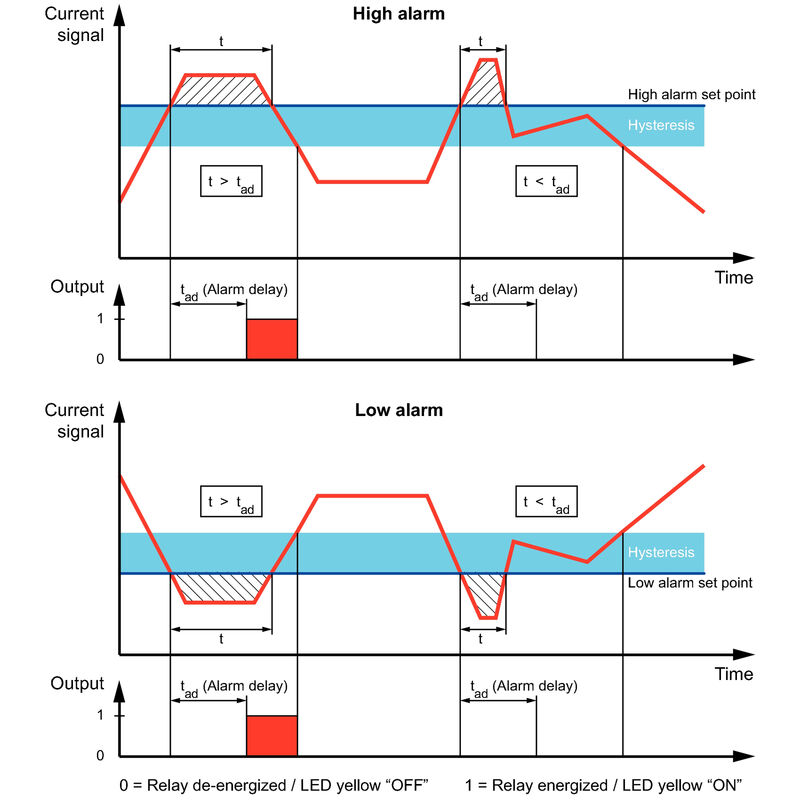

Unterstrom Alarmgrenzwerteinstellung: 2…105 % Hysterese 5 % / 10 % Alarmverzögerung: 0...10 s |
Anzahl Digitale Ausgänge | 1 |
Dauerstrom | 2 × I Input |
Nennschaltstrom | 6 A |
Schaltschwellen | 2...105 % des Messbereichs |
Schaltspannung AC, max. | 250 V |
Schaltspannung DC, max. | 24 V |
Typ |
Relais, 1 Wechsler
normal / inverse einstellbar |
Anzahl Analoge Ausgänge | 1 |
Ausgangsspannung |
einstellbar
0...10 V 2…10 V 0...5 V 1...5 V -5…+5 V -10...+10 V |
Ausgangsstrom |
einstellbar
0...20 mA 4...20 mA -20…+20 mA |
Lastwiderstand Spannung | ≥ 10 kΩ |
Lastwiderstand Strom | ≤ 600 Ω |
Übertragungsfunktion | direkt oder invertiert |
Galvanische Trennung |
4-Wege-Trenner;
zwischen Eingang ⁄ Ausgang ⁄ Versorgung ⁄ Relais |
Genauigkeit | < 0,75 % FSR |

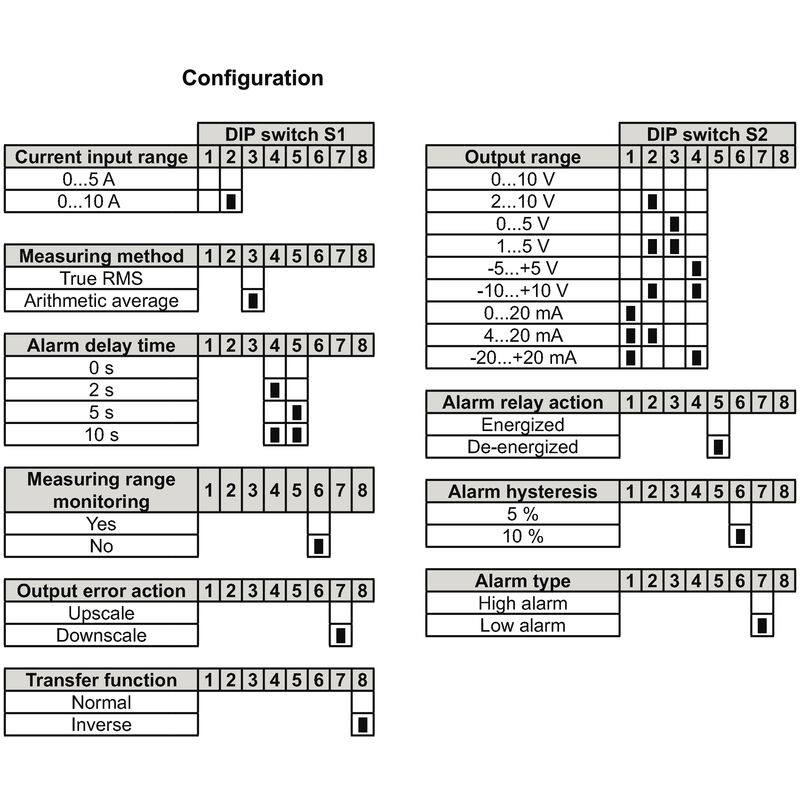

Konfiguration | DIP-Schalter und Potentiometer |
Leistungsaufnahme, max. | 2,2 W |
Schutzart | IP20 |
Sprungantwortzeit |
≤ 300 ms (RMS)
≤ 60 ms (AA) |
Temperaturkoeffizient |
≤ ±100 ppm⁄K @ -25…+55 °C
≤ ±200 ppm/K @ +55…+70 °C |
Tragschiene | TS 35 |
Versorgungsspannung | 16,8 V…31,2 V |
Bemessungsspannung | 300 V ACrms |
EMV-Normen | EN 61326-1 |
Galvanische Trennung |
4-Wege-Trenner;
zwischen Eingang ⁄ Ausgang ⁄ Versorgung ⁄ Relais |
Isolationsspannung | 4 kVeff / 1 min. |
Prüfspannung | 4 kV |
Stehstoßspannung | 6,4 kV (1,2/50 µs) |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Anschlussart | Schraubanschluss |
Anzugsdrehmoment, min. | 0,4 Nm |
Anzugsdrehmoment, max. | 0,6 Nm |
Klemmbereich, Bemessungsanschluss | 1,5 mm² |
Klemmbereich, min. | 0,5 mm² |
Klemmbereich, max. | 2,5 mm² |
Leiteranschlussquerschnitt AWG, min. | AWG 26 |
Leiteranschlussquerschnitt AWG, max. | AWG 12 |
Produkthinweis |
Die Geräte der ACT20P-CMT-XX-(AO)-RC-S-Reihe messen und überwachen Gleich- und Wechselströme bis 60 A. Das verwendete Echteffektivwertverfahren ermöglicht eine präzise Messung auch bei verzerrten Formen der Stromkurve.
Die Geräte verfügen über eine integrierte Grenzwertüberwachung mit einstellbarer Schaltschwelle, Verzögerung und Hysterese sowie über einen Relais-Ausgang. Eigenschaften
|
Zulassung / Zertifikat / Konformitätsdokument |
[Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_152118)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35553) |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61961) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1510470000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1510470000) |

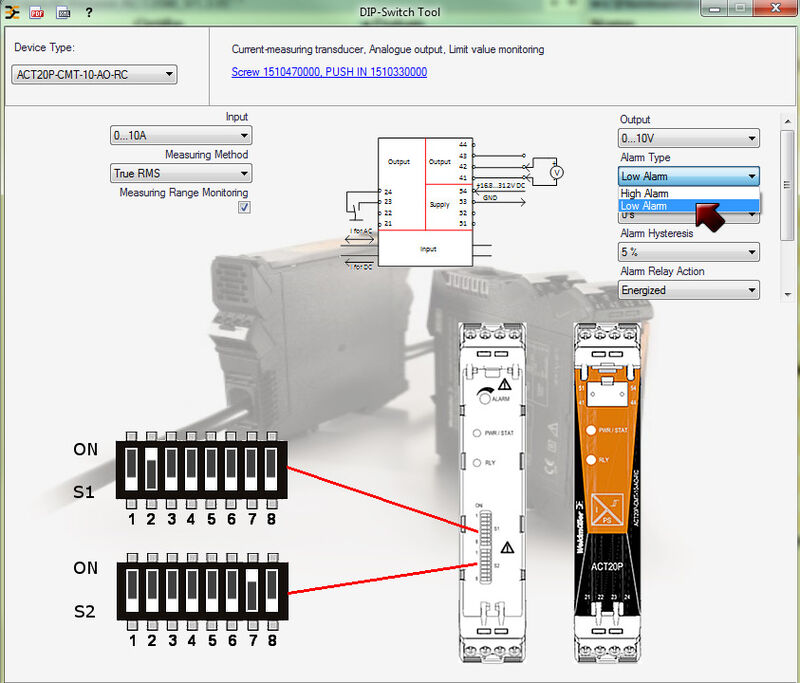

Software | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
