APG 1.5/1
Produktbild
APG 1.5/1
APG 1.5/1

APG 1.5/1

Stecker, 1.5 mm², 500 V, 17.5 A, Polzahl: 1, dunkelbeige

Art.-Nr. 2482340000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 10 Ist Zubehör von 14 Verwandte Artikel 29
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Stecker, 1.5 mm², 500 V, 17.5 A, Polzahl: 1, dunkelbeige
Best.-Nr.
2482340000
Art
APG 1.5/1
GTIN (EAN)
4050118494402
VPE
50  Stück

Abmessungen und Gewichte

Tiefe
31,15  mm
Tiefe (inch)
1,226  inch
Höhe
14  mm
Höhe (inch)
0,551  inch
Breite
3,5  mm
Breite (inch)
0,138  inch
Nettogewicht
1,229  g

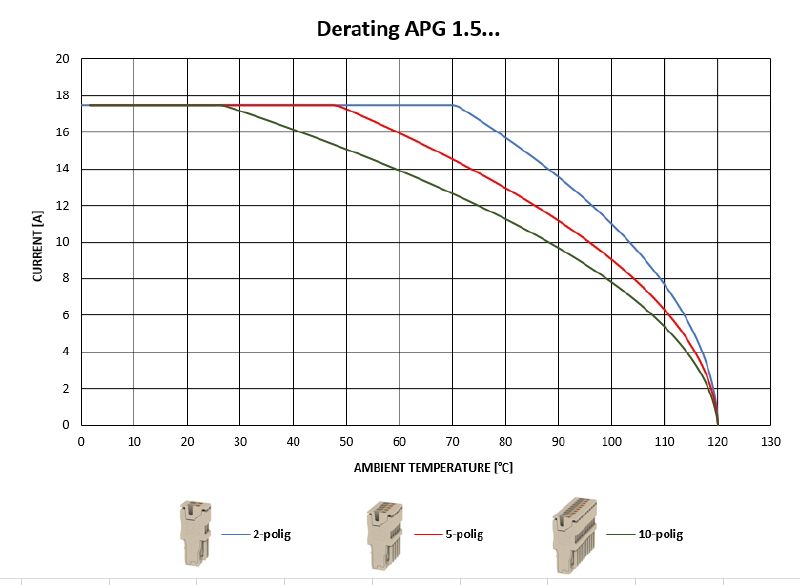

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60  °C
Dauergebrauchstemperatur, max.
130  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Farbe Betätigungselemente
orange
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Nein
Anzahl der Potentiale
1
Anzahl der Etagen
1

weitere technische Daten

Montageart
gesteckt

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
10  mm
Anschlussart
PUSH IN
Anschlussrichtung
oben
Anzahl Anschlüsse
1
Klemmbereich, max.
1,5  mm²
Klemmbereich, min.
0,14  mm²
Klingenmaß
0,4 x 2,0 mm
Lehrdorn nach 60 947-1
A1
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, eindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
1,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5  mm²

Bemessungsdaten nach CSA

Leiterquerschnitt max (CSA)
14 AWG
Leiterquerschnitt min (CSA)
26 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
13 A
Strom Gr C (CSA)
13 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Normen
In Anlehnung an IEC 60947-7-1
Polzahl
1

Bemessungsdaten

Bemessungsquerschnitt
1,5  mm²
Bemessungsspannung
500  V
Bemessungsspannung zur Nachbarklemme
500  V
Bemessungsspannung DC
500  V
Nennstrom
17,5  A
Strom bei max. Leiter
17,5  A
Normen
In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,83  mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
0,56  W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
14 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring max (cURus)
14 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
300 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
13 A
Strom Gr C (cURus)
13 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 6.0
EC002848
ETIM 7.0
EC002848
ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 9.0
27-14-11-92
ECLASS 9.1
27-14-11-92
ECLASS 10.0
27-14-11-92
ECLASS 11.0
27-14-11-92
ECLASS 12.0
27-14-11-92
ECLASS 13.0
27-25-03-90
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
