Eigenschaften

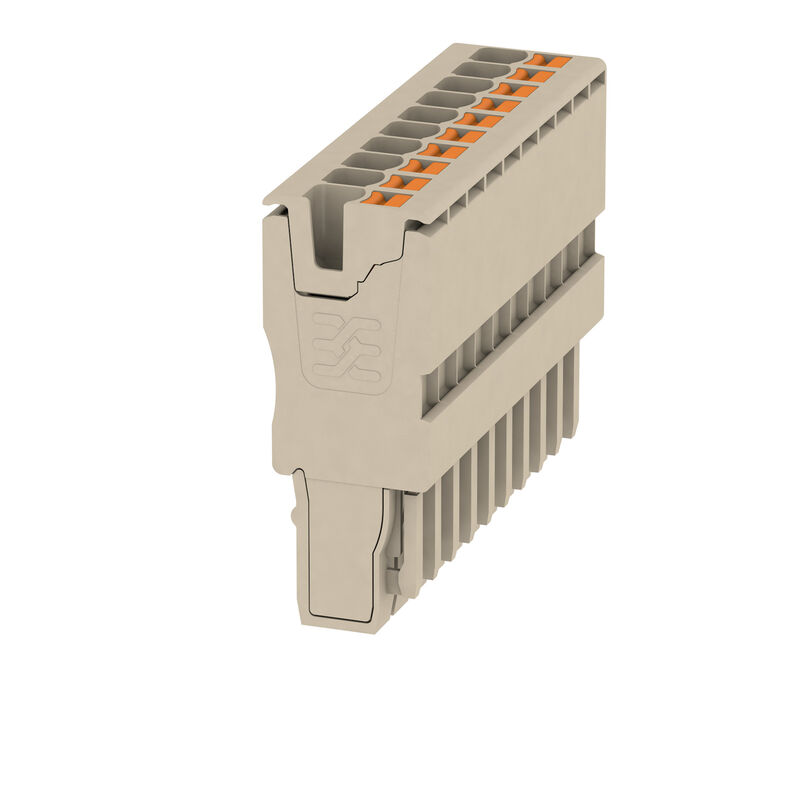

| Ausführung | Stecker, 2.5 mm², 800 V, 24 A, Polzahl: 10, dunkelbeige |
| Best.-Nr. | 1513770000 |
| Typ | APG 2.5/10 |
| GTIN (EAN) | 4050118321487 |
| VPE | 20 Stück |
| Tiefe | 42,5 mm |
| Tiefe (inch) | 1,673 inch |
| Höhe | 16,5 mm |
| Höhe (inch) | 0,65 inch |
| Breite | 51 mm |
| Breite (inch) | 2,008 inch |
| Nettogewicht | 33,04 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Abisolierlänge | 10 mm |
| Anschlussart | PUSH IN |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 10 |
| Klemmbereich, max. | 2,5 mm² |
| Klemmbereich, min. | 0,14 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leiterquerschnitt max (CSA) | 12 AWG |
| Leiterquerschnitt min (CSA) | 28 AWG |
| Spannung Gr B (CSA) | 600 V |
| Spannung Gr C (CSA) | 600 V |
| Spannung Gr D (CSA) | 600 V |
| Strom Gr B (CSA) | 20 A |
| Strom Gr C (CSA) | 20 A |
| Strom Gr D (CSA) | 5 A |
| Zertifikat-Nr. (CSA) | 200039-70089609 |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Polzahl | 10 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 800 V |
| Bemessungsspannung DC | 800 V |
| Nennstrom | 24 A |
| Strom bei max. Leiter | 24 A |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (cURus) | 12 AWG |
| Leitergr. Factory wiring min (cURus) | 28 AWG |
| Leitergr. Field wiring max (cURus) | 12 AWG |
| Leitergr. Field wiring min (cURus) | 28 AWG |
| Spannung Gr B (cURus) | 600 V |
| Spannung Gr C (cURus) | 600 V |
| Spannung Gr D (cURus) | 600 V |
| Strom Gr B (cURus) | 20 A |
| Strom Gr C (cURus) | 20 A |
| Strom Gr D (cURus) | 5 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61969) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1513770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1513770000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1513770000&norm=0) |
| Anwenderdokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual APGTB FT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229205) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
