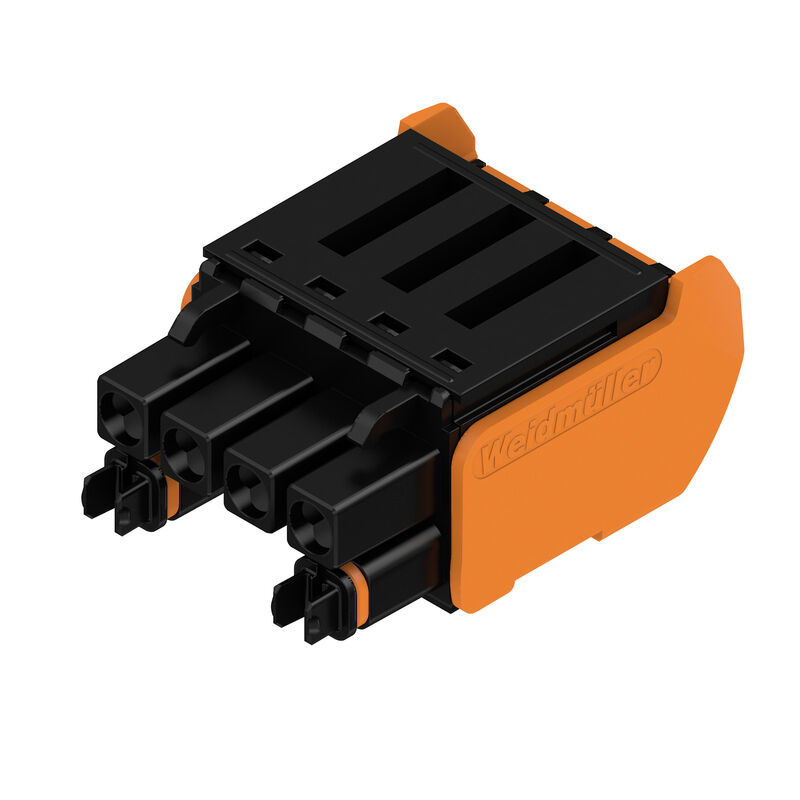

BHF 5.00/04/180LH BK/OR
Zdjęcie produktu

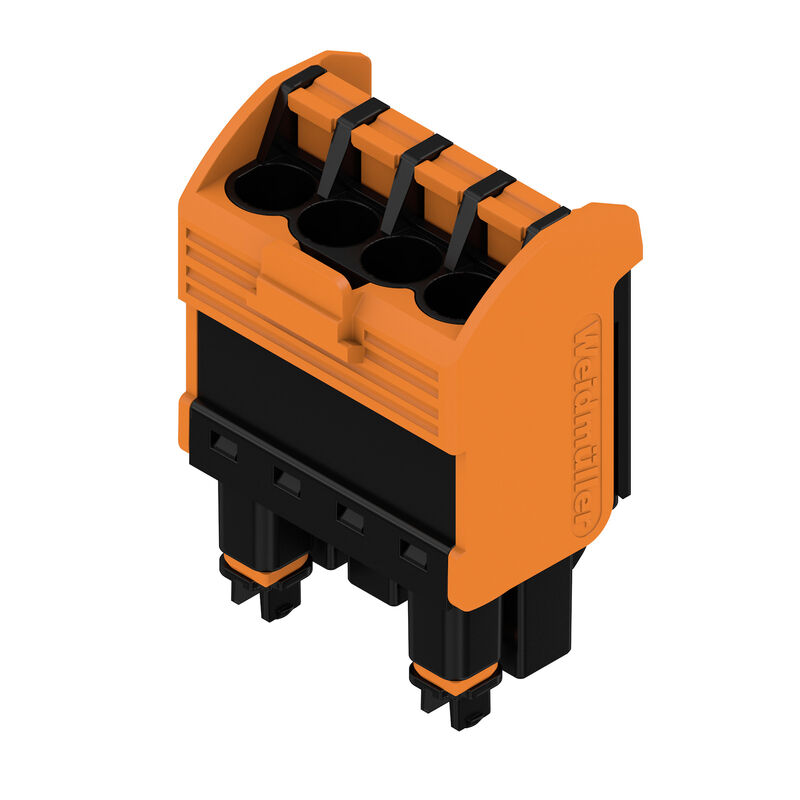

BHF 5.00/04/180LH BK/OR
Zdjęcie produktu

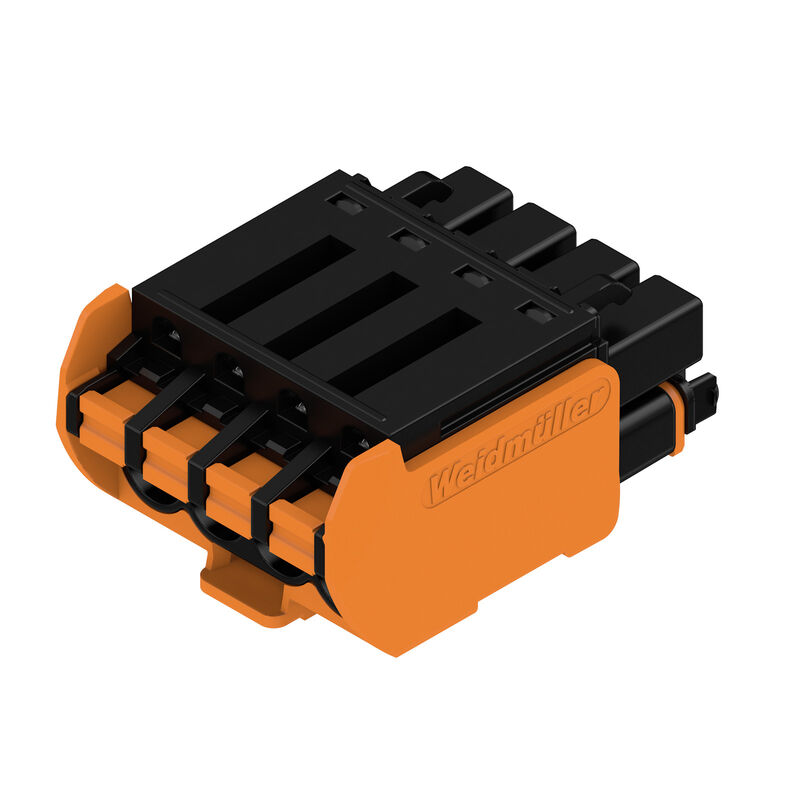

BHF 5.00/04/180LH BK/OR
Zdjęcie produktu
BHF 5.00/04/180LH BK/OR
Zaleta produktu
coding
BHF 5.00/04/180LH BK/OR
Przykład okablowania
coding
BHF 5.00/04/180LH BK/OR
Przykład zastosowania

BHF 5.00/04/180LH BK/OR

PCB plug-in connector, female plug, 5.00 mm, Number of poles: 4, 180°, PUSH IN with actuator, Box

Nr. produktu 1989190000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest dodatkiem 9 Jest odpowiednikiem 12 Produkty pokrewne 4
Omologazioni General ordering data Dimensioni e pesi 환경 제품 규정 준수 시스템 매개변수 자재 데이터 Conductors suitable for connection Névleges adatok IEC szerint CSAにに準拠した公称データ Dane znamionowe wg UL 1059 Dane materiałowe Dane ogólne Важное примечание Klassificeringar

Omologazioni

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

General ordering data

Wersja
PCB plug-in connector, female plug, 5.00 mm, Number of poles: 4, 180°, PUSH IN with actuator, Box
Nr zam.
1989190000
Typ
BHF 5.00/04/180LH BK/OR
GTIN (EAN)
4050118373820
Ilość
78 szt.
parametry produktu
IEC: 400 V / 10 A / 0.2 - 2.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 14
opakowanie
skrzynia

Dimensioni e pesi

Głębokość
32,4 mm
Depth (inches)
1,276 inch
Wysokość
16,4 mm
Bygghöjd (tum)
0,646 inch
Szerokość
22,5 mm
Szerokość (cale)
0,886 inch
Długość
0 mm
Masa netto
9,14 g

환경 제품 규정 준수

Status zgodności z dyrektywą RoHS
준수, 예외 미존재
REACH SVHC
Bez SVHC powyżej 0,1 wt%

시스템 매개변수

Rodzina produktów
OMNIMATE 하우징 - 시리즈 CH20M
Rodzaj przyłącza
Полевое соединение
Metoda wykonywania złącz
PUSH IN with actuator
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
Kierunek odejścia przewodu
180°
Liczba biegunów
4
L1 in mm
15 mm
L1 w calach
0,591 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
2,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem dłonią
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Długość odizolowania
10 mm
końcówka wkrętaka
0,6 x 3,5
Cykle wpinania
25

자재 데이터

Materiał izolacyjny
PA 66 GF 30
Barwny
orange
kolor elementów uruchamiających
orange
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Powierzchnia styku
cynowana
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-40 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Conductors suitable for connection

przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
Wielodrutowe, min. H07V-R
0,2 mm²
wielodrutowe, maks. H07V-R
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,3 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
Tekst referencyjny
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Névleges adatok IEC szerint

Testato secondo lo standard
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
Odstęp izolacyjny po izolacji, min.
3,2 mm
Odstęp izolacyjny powietrzny, min.
3 mm

CSAにに準拠した公称データ

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-70153051
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
50 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
10 A
Prąd znamionowy (grupa użytkowa C / CSA)
10 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
50 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłącza przewodu AWG, maks.
AWG 14
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane materiałowe

grupa materiałów izolacyjnych
I
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI

Dane ogólne

Barwny
pomarańczowy
Stopień ochrony
IP20
Tabela kolorów (podobny)
RAL 2000

Важное примечание

Zgodność IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Klassificeringar

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
