Egenskaper
| Utförande | Kretskortsstickanslutning, Hylsstickpropp, 10.16 mm, Antal poler: 3, 180°, Klämbygelanslutning, Anslutningsområde, max. : 16 mm² |
| Art.nr. | 2627300000 |

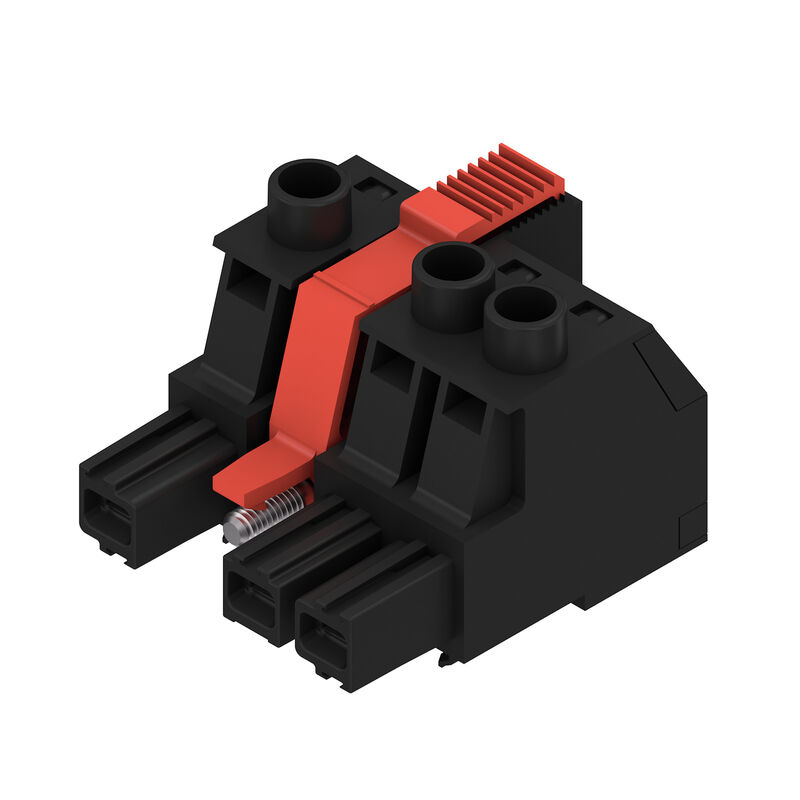

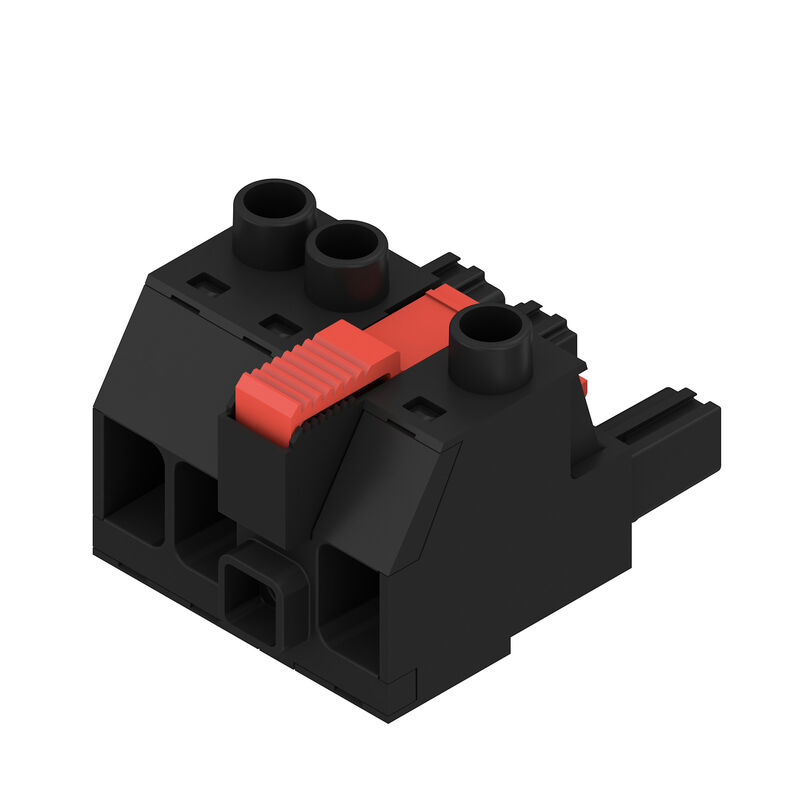

| Typ | BUZ 10.16IT/03/180MSF3 AG BK BX |
| GTIN (EAN) | 4050118630985 |
| Förp. | 21 items |
| Produktparametrar |
IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4 |
| Nettovikt | 44,256 g |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 6aI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 8295bd8f-de43-48c8-b6fb-ccac7a7a6168 |
| Produktfamilj | OMNIMATE Power – serie BU/SU 10.16IT |
| Anslutningstyp | Fältanslutning |
| Ledaranslutningsteknik | Klämbygelanslutning |
| Delning i mm (P) | 10,16 mm |
| Delning i tum (P) | 0,4 " |
| Ledarutgångsriktning | 180° |
| Antal poler | 3 |
| L1 i mm | 30,48 mm |
| L1 i tum | 1,2 " |
| Antal rader | 1 |
| Polradstal | 1 |
| Märkarea | 16 mm² |
| Beröringsskydd enligt DIN VDE 57 | fingersäker |
| Beröringsskydd enligt DIN VDE 0470 | IP 20 |
| Genomgångsmotstånd (6) | 4,50 mΩ |
| Koderbar | Ja |
| Avisoleringslängd | 12 mm |
| Åtdragningsmoment för skruvfläns, min. | 0,3 Nm |
| Åtdragningsmoment för skruvfläns, max. | 0,4 Nm |
| Åtdragningsmoment, min. | 1,2 Nm |
| Åtdragningsmoment, max. | 2 Nm |
| Klämskruv | M 4 |
| Skruvmejselklinga Norm |
DIN 5264
ISO 8764/2-PZ |
| Stickcykler | 25 |
| Max. instickskraft/pol | 14,5 N |
| Max. dragkraft/pol | 14,5 N |
| Isoleringsmaterial | PA GF |
| Färgkod | svart |
| Färgtabell (jämförbar) | RAL 9011 |
| Isoleringsmaterialgrupp | I |
| CTI (Comparative Tracking Index) | ≥ 600 |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Kontaktmaterial | Cu-legering |
| Kontaktyta | försilvrad |
| Skiktstruktur för stiftkontakten | ≥ 3 µm Ag |
| Lagertemperatur, min. | −40 °C |
| Lagertemperatur, max. | 70 °C |
| Driftstemperatur, min. | −50 °C |
| Driftstemperatur, max | 130 °C |
| Temperaturområde Montage, min. | −25 °C |
| Temperaturområde Montage, max. | 130 °C |
| Anslutningsområde, min. | 0,2 mm² |
| Anslutningsområde, max. | 16 mm² |
| Ledardiameter, AWG, min. | AWG 22 |
| Ledardiameter, AWG, max | AWG 4 |
| entrådig, min. H05(07) V-U | 0,2 mm² |
| entrådig, max. H05(07) V-U | 16 mm² |
| Flertrådig, min. H07 V-R | 6 mm² |
| flertrådig, max. H07V-R | 16 mm² |
| fintrådig, min. H05(07) V-K | 0,5 mm² |
| fintrådig, max. H05(07) V-K | 16 mm² |
| med AEH med krage DIN 46 228/4, min. | 0,25 mm² |
| med ändhylsa med krage DIN 46 228/4, max. | 16 mm² |
| med ändhylsa, DIN 46228 pt 1, min. | 0,25 mm² |
| med ändhylsa enligt DIN 46 228/1, max. | 16 mm² |
| Passtift enligt EN 60999 a x b; ø | 5.3mm (B6) |
| Anslutningsbar ledare |
|
| Referenstext | Längd på hylsor ska väljas beroende på produkten och märkspänningen. |
| testad enligt standard |
IEC 60664-1
IEC 61984 |
| Märkström, min. antal poler (Tu=20°C) | 78,3 A |
| Märkström, max. antal poler (Tu=20°C) | 67,9 A |
| Märkström, min. antal poler (Tu=40°C) | 70,6 A |
| Märkström, max. antal poler (Tu=40°C) | 61,3 A |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 1 000 V |
| Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3 | 1 000 V |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2 | 6 kV |
| Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2 | 8 kV |
| Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3 | 8 kV |
| Korttidströmhållfasthet | 3 x 1s mit 1000 A |
| Krypsträcka, min. | 15,1 mm |
| Luftsträcka, min. | 15,1 mm |
| Märkspänning (användargrupp B / CSA) | 600 V |
| Märkspänning (användargrupp C / CSA) | 600 V |
| Märkspänning (användargrupp D / CSA) | 600 V |
| Märkström (användargrupp B / CSA) | 60 A |
| Märkström (användargrupp C / CSA) | 60 A |
| Märkström (användargrupp D / CSA) | 5 A |
| Ledardiameter AWG, min. | AWG 22 |
| Ledardiameter AWG, max. | AWG 4 |
| Märkspänning (användargrupp B / UL 1059) | 600 V |
| Märkspänning (användargrupp C / UL 1059) | 600 V |
| Märkspänning (användargrupp D / UL 1059) | 600 V |
| Märkström (användargrupp B / UL 1059) | 60 A |
| Märkström (användargrupp C / UL 1059) | 60 A |
| Märkström (användargrupp D / UL 1059) | 5 A |
| Ledardiameter AWG, min. | AWG 22 |
| Ledardiameter AWG, max. | AWG 4 |
| VPE-längd | 352 mm |
| VPE-bredd | 136 mm |
| VPE-höjd | 61 mm |
| IPC-konformitet | Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran. |
| Hänvisningstext |
• Ytterligare varianter vid förfrågan • Märkström relaterad till märkarea och min. antal poler. • AEH med plastkrage enligt DIN 46228/4 • AEH utan plastkrage enligt DIN 46228/1 • P på ritningen = raster • Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna. • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last • Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader |
| Meddelande om produktändring |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) |
| Användardokumentation | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78399) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| ROHS | Uppfyllelse |
