Eigenschaften

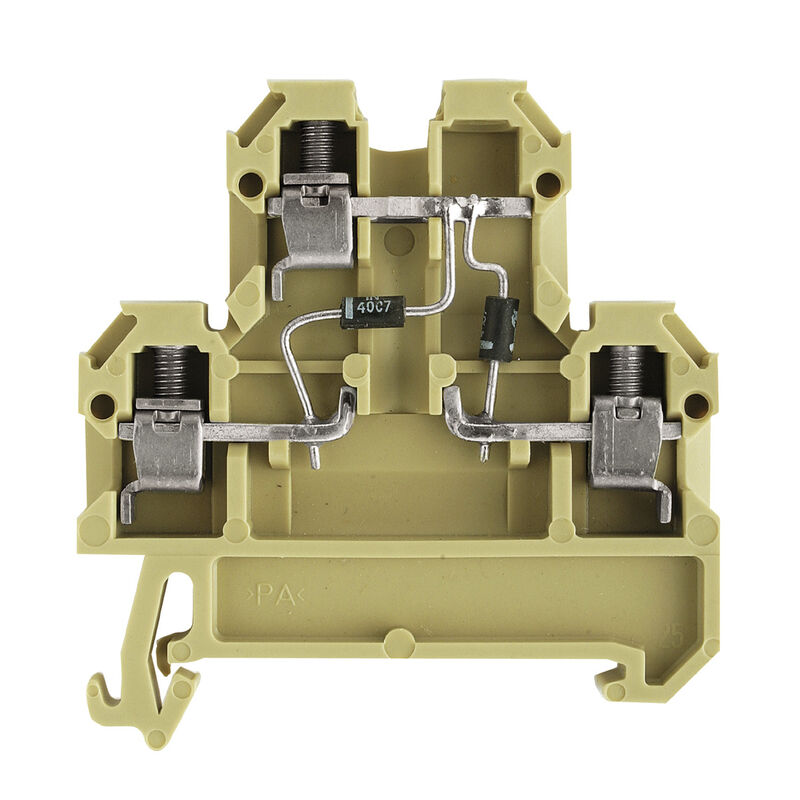

| Ausfuehrung | Bauelement-Reihenklemme, Schraubanschluss, beige/gelb, 4 mm², 380 V, 380 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 2, TS 35, V-2, PA 66 |
| Best.-Nr. | 0396760000 |
| Art | DK 4/35 2D GET.SCH. A1 |
| GTIN (EAN) | 4008190095482 |
| VPE | 25 Stück |
| Tiefe | 54 mm |
| Tiefe (inch) | 2,126 inch |
| Höhe | 50 mm |
| Höhe (inch) | 1,968 inch |
| Breite | 6 mm |
| Breite (inch) | 0,236 inch |
| Nettogewicht | 10,68 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 100 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c6099607-b1cd-4fc8-8f5b-8c2defa73093 |
| Werkstoff | PA 66 |
| Farbe | beige/gelb |
| Brennbarkeitsklasse nach UL 94 | V-2 |
| Ausführung |
Schraubanschluss
mit Diode |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Ja |
| PE-Anschluss | Nein |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| Anzahl gleicher Klemmen | 1 |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Abisolierlänge | 9 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 4 |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 2 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,33 mm² |
| Klemmschraube | M 3 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Versatz TS 35 | 27 mm |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 4 mm² |
| Bemessungsspannung | 380 V |
| Bemessungsspannung DC | 380 V |
| Nennstrom | 10 A |
| Strom bei max. Leiter | 10 A |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1 mΩ |
| Verlustleistung gemäß IEC 60947-7-x | 1,02 W |
| Verschmutzungsgrad | 3 |
| Zulassung / Zertifikat / Konformitätsdokument |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36409)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0396760000) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000903 |
| ETIM 7.0 | EC000903 |
| ETIM 8.0 | EC000903 |
| ETIM 9.0 | EC000903 |
| ECLASS 9.0 | 27-14-11-27 |
| ECLASS 9.1 | 27-14-11-47 |
| ECLASS 10.0 | 27-14-11-27 |
| ECLASS 11.0 | 27-14-11-27 |
| ECLASS 12.0 | 27-14-11-27 |
| ECLASS 13.0 | 27-25-01-14 |
| ECLASS 14.0 | 27-25-01-14 |
| Zulassungen |   |
| ROHS | Konform |
