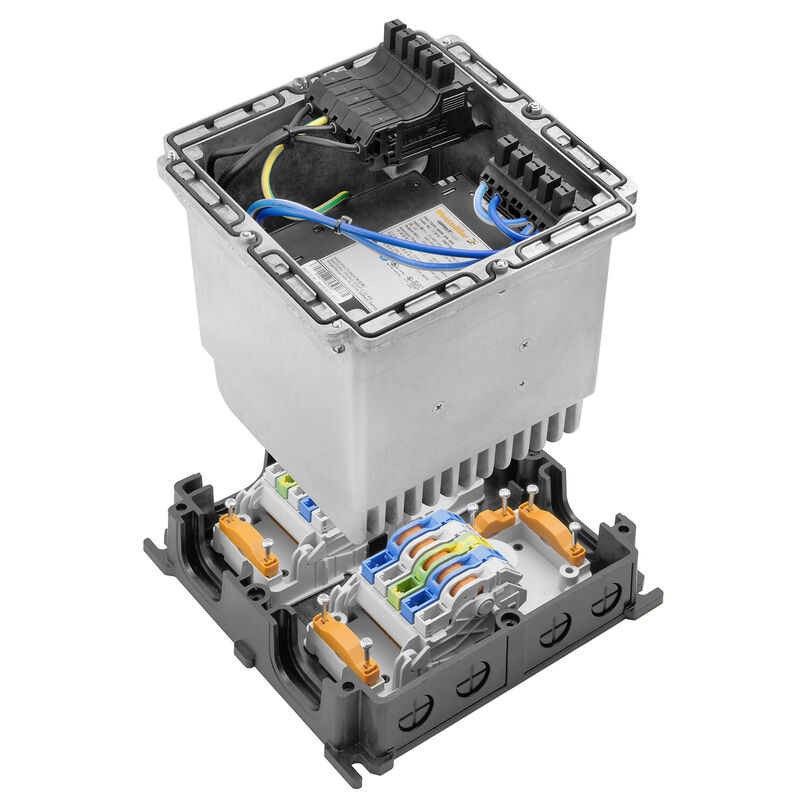

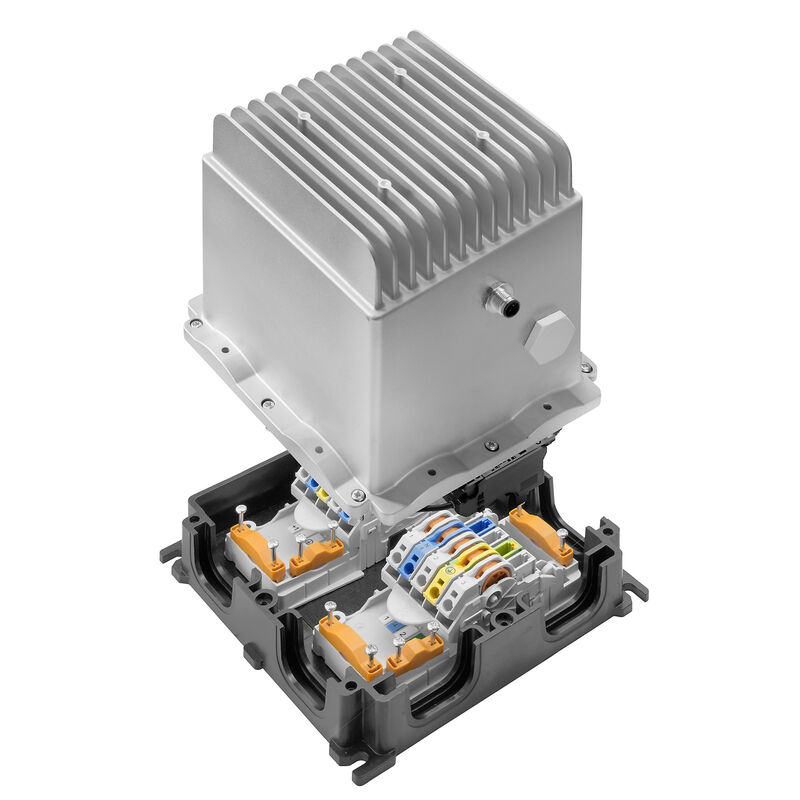

FP PRO TOP3 24/10 2P

FieldPower® Schaltnetzgerät, IP65, in vollständigem Zustand, 10 A, 24 V, DC, IDC-Anschluss, PUSH IN, M12, A-kodiert

Art.-Nr. 2743440000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	FieldPower® Schaltnetzgerät, IP65, in vollständigem Zustand, 10 A, 24 V, DC, IDC-Anschluss, PUSH IN, M12, A-kodiert
Best.-Nr.	2743440000
Art	FP PRO TOP3 24/10 2P
GTIN (EAN)	4064675038375
VPE	1 Stück

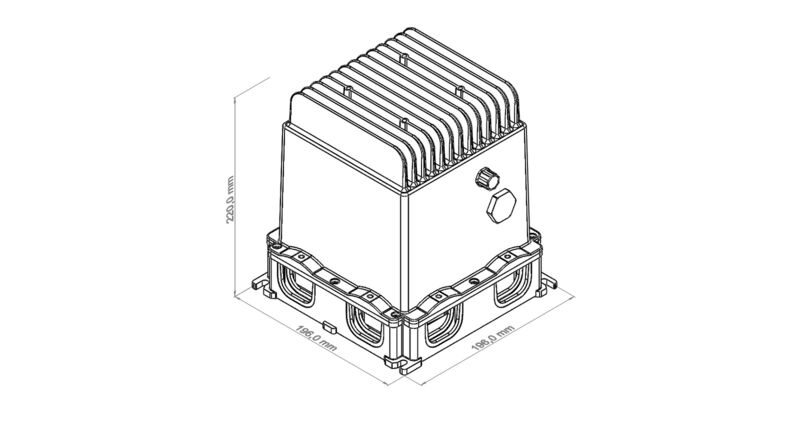

Abmessungen und Gewichte

Tiefe	220 mm
Tiefe (inch)	8,661 inch
Höhe	196 mm
Höhe (inch)	7,717 inch
Breite	196 mm
Breite (inch)	7,717 inch
Nettogewicht	4.000 g

Temperaturen

Lagertemperatur	-10 °C...60 °C
Betriebstemperatur	-25 °C...50 °C
Einsatztemperaturbereich	-25 °C ... +50 °C (regard derating) Start up ≥ -40 °C
Feuchtigkeit	35…85 %, keine Betauung und kein Frost

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	7645f3b1-6db9-495d-9e21-ab1d894aff05

Eingang

Anschlusstechnik	IDC-Anschluss
Eingangssicherung (intern)	3.0 A F (6,3 x 32 mm)
Eingangsspannungsbereich AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Eingangsspannungsbereich DC	450...800 V DC (max. 500 V DC nach UL508)
Einschaltstrom	max. 10 A
Empfohlene Vorsicherung	2 - 3 A, Char. C
Frequenzbereich AC	45…65 Hz
Leiteranschlusstechnik	IDC-Anschluss PUSH IN
Stromaufnahme AC	0,7 A @ 400 V DC / 0,8 A @ 320 V AC
Überspannungsschutz	Varistor

Ausgang

Ausgangsleistung	240 W
Ausgangsspannung	24 V
Ausgangsspannung, Bemerkung	(einstellbar über Poti)
Ausgangsspannung, max.	28,8 V
Ausgangsspannung, min.	22,5 V
Ausgangsspannungsart	DC
Ausgangsstrom	10 A
Auslösecharakteristik	siehe Kennlinie
Einschaltverzögerung	1 s
Einstellbarer Bemessungsstrom	Nein
Leiteranschlusstechnik	IDC-Anschluss PUSH IN
Nennausgangsspannung	24 V DC ± 1 %
Nennausgangsstrom @ U_Nenn	10 A @ 60 °C
Überspannungsschutz	Varistor

Allgemeine Angaben

Einbauhinweis	Deckelschrauben enthalten
Feuchtigkeit	35…85 %, keine Betauung und kein Frost
Kurzschlussschutz	Ja intern
Normen	UL 508
Schutzart	IP65 in vollständigem Zustand
Überspannungskategorie	III II

Isolationskoordination

Überspannungskategorie

III
II

Anschlussdaten (Eingang)

Anschlusstechnik

IDC-Anschluss

Eingang

Eingangsspannungsbereich AC	3 x 320...3 x 575 V AC / 2 x 360...2 x 575 V AC
Eingangsspannungsbereich DC	450...800 V DC (max. 500 V DC nach UL508)
Empfohlene Vorsicherung	2 - 3 A, Char. C
Frequenzbereich AC	45…65 Hz
Stromaufnahme AC	0,7 A @ 400 V DC / 0,8 A @ 320 V AC
Überspannungsschutz	Varistor
Einschaltstrom	max. 10 A
Eingangssicherung (intern)	3.0 A F (6,3 x 32 mm)

Ausgang

Ausgangsleistung	240 W
Ausgangsspannung	24 V
Ausgangsspannung, Bemerkung	(einstellbar über Poti)
Ausgangsspannung, max.	28,8 V
Ausgangsspannung, min.	22,5 V
Ausgangsspannungsart	DC
Ausgangsstrom	10 A
Auslösecharakteristik	siehe Kennlinie
Einschaltverzögerung	1 s
Einstellbarer Bemessungsstrom	Nein
Nennausgangsspannung	24 V DC ± 1 %
Nennausgangsstrom @ U_Nenn	10 A @ 60 °C

Klemmbarkeit

Anschlussdaten - Kontakteinheit Abzweig / Einspeisung

Leiteranschlusstechnik:

PUSH IN
Klingenmaß von Betätigungswerkzeug:

0,6 x 3,5 mm
Abisolierlänge:

14 mm
Polzahl:

5
Leiteranschlussquerschnitt, eindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt, mehrdrätig, max.:

6 mm²
Leiteranschlussquerschnitt, mehrdrätig, min.:

0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.:

10 mm²
Leiteranschlussquerschnitt, feindrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.:

0,5 mm²
Leiteranschlussquerschnitt mit Aderendhülse:
- Art der Aderendhülse:

  12 mm mit Kunststoffkragen
- Standard:

  DIN 46228/1
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  12 mm mit Kunststoffkragen
- Standard:

  DIN 46228/4
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  8 mm mit Kunststoffkragen
- Standard:

  DIN 46228/1
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  8 mm mit Kunststoffkragen
- Standard:

  DIN 46228/4
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²
- Art der Aderendhülse:

  Zwillings-Aderendhülse
- Anschlussquerschnitt, min.:

  0,5 mm²
- Anschlussquerschnitt, max.:

  6 mm²

Anschlussdaten - Kontakteinheit Energiebus

Leiteranschlusstechnik:

Schneidklemmanschluss IDC
Klingenmaß von Betätigungswerkzeug:

0,6 x 3,5 mm
Polzahl:

5
Leiteranschlussquerschnitt, eindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, eindrähtig, min.:

1,5 mm²
Leiteranschlussquerschnitt, mehrdrätig, max.:

6 mm²
Leiteranschlussquerschnitt, mehrdrätig, min.:

2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feindrähtig, min.:

2,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, max.:

6 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.:

2,5 mm²

Nenndaten nach IEC

Nenndaten nach IEC für Kontakteinheit	Spannungsart: AC, DC Standard: IEC 60947-7-1, IEC 60947-7-2 Nennspannung: 800 V Bemessungsstoßspannung: 8 kV Nennstrom (3 belastete Adern): 41 A Nennstrom (4 belastete Adern): 25 A
Nenndaten nach IEC für Sicherungs-Steckverbinder	Spannungsart: AC Anzahl der Phasen: 3 Standard: IEC 61984, IEC 60947-7-3 Nennspannung: 36 V Bemessungsstoßspannung: 6 kV Bemessungsstrom: 12 A
Nenndaten nach IEC für Steckverbinder	Spannungsart: DC Standard: IEC 60947-7-1, IEC 60947-7-2, IEC 61984 Nennspannung: 690 V Bemessungsstoßspannung: 8 kV Nennstrom (3 belastete Adern): 32 A Nennstrom (4 belastete Adern): 25 A

Nenndaten nach UL

Nenndaten nach UL für Kontakteinheit	Standard: UL 1059 Anmerkung: zur Verwendung mit UL-gelisteten TC-ER-Kabeln Leiteranschlussquerschnitt, AWG, max.: AWG 10 Leiteranschlussquerschnitt, AWG, min.: AWG 14 Nennspannung: 600 V Bemessungsstrom: 30 A
Nenndaten nach UL für Sicherungs-Steckverbinder	Nennspannung: 600 V Anmerkung: zur Verwendung mit UL-gelisteten TC-ER-Kabeln Leiteranschlussquerschnitt, AWG, min.: AWG 16 Leiteranschlussquerschnitt, AWG, max.: AWG 12 Standard: UL 1059 Bemessungsstrom: 20 A
Nenndaten nach UL für Steckverbinder	Standard: UL 1059 Anmerkung: zur Verwendung mit UL-gelisteten TC-ER-Kabeln Leiteranschlussquerschnitt, AWG, max.: AWG 12 Leiteranschlussquerschnitt, AWG, min.: AWG 16 Nennspannung: 600 V Bemessungsstrom: 20 A
Normen	UL 508

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[CE Declaration of Conformity Fieldpower® PROtop and topGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_207545)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178175)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2743440000)
Produktänderungsmitteilung	[Produktänderungsmitteilung FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174778) [Product Change Notification FieldPower® PROtop](https://mdcop.weidmueller.com/mediadelivery/asset/900_174779) [Technical change to FieldPower® IP65 power supplies](https://mdcop.weidmueller.com/mediadelivery/asset/900_306919) [Technische Änderung für FieldPower® IP65 Stromversorgungen](https://mdcop.weidmueller.com/mediadelivery/asset/900_306920)
Anwenderdokumentation	[Manual FieldPower® PT6 IEC cURus](https://mdcop.weidmueller.com/mediadelivery/asset/900_252969) [Manual FieldPower® PROtop size 2](https://mdcop.weidmueller.com/mediadelivery/asset/900_313444)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC002540
ETIM 7.0	EC002540
ETIM 8.0	EC002540
ETIM 9.0	EC002540
ECLASS 9.1	27-04-07-01
ECLASS 10.0	27-04-07-01
ECLASS 11.0	27-04-07-01
ECLASS 12.0	27-04-07-01
ECLASS 13.0	27-04-90-02
ECLASS 14.0	27-04-07-01

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E258476
