Eigenschaften
| Ausfuehrung | D-SERIES DRM, Relaissockel, Anzahl Kontakte: 2, Wechsler, Dauerstrom: 12 A, Schraubanschluss |
| Best.-Nr. | 7760056106 |
| Art | FS 2CO |
| GTIN (EAN) | 4032248855582 |
| VPE | 10 Stück |

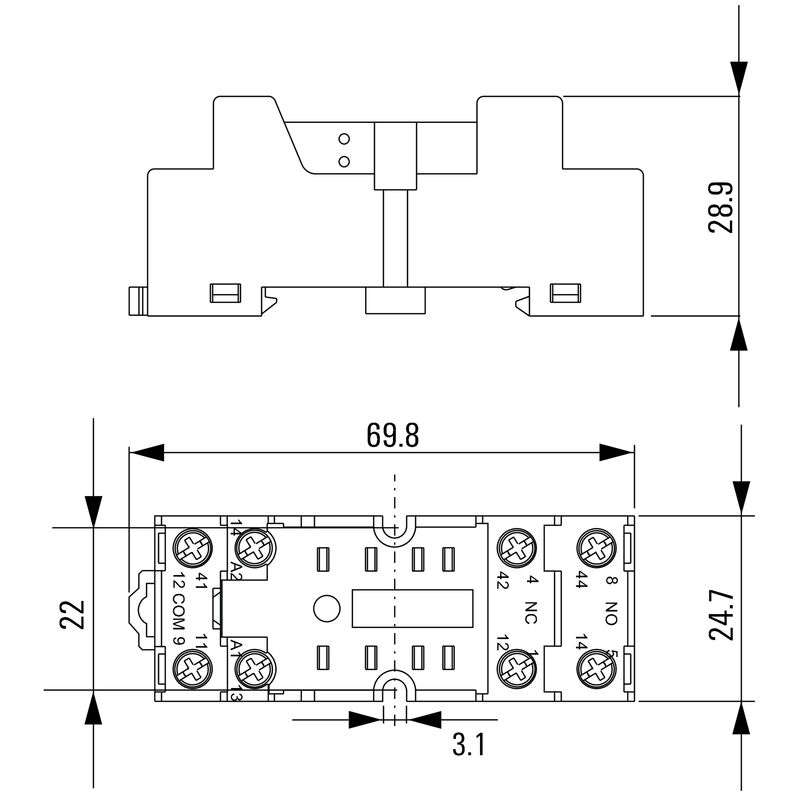

| Tiefe | 28,9 mm |
| Tiefe (inch) | 1,138 inch |
| Höhe | 69,8 mm |
| Höhe (inch) | 2,748 inch |
| Breite | 24,7 mm |
| Breite (inch) | 0,972 inch |
| Nettogewicht | 33,5 g |
| Lagertemperatur | -40 °C...70 °C |
| Betriebstemperatur | -40 °C...70 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Zertifikat-Nr. (cURus) | E312083 |
| Nennschaltspannung | 250 V AC |
| Dauerstrom | 12 A |
| Schaltspannung AC, max. | 300 V |

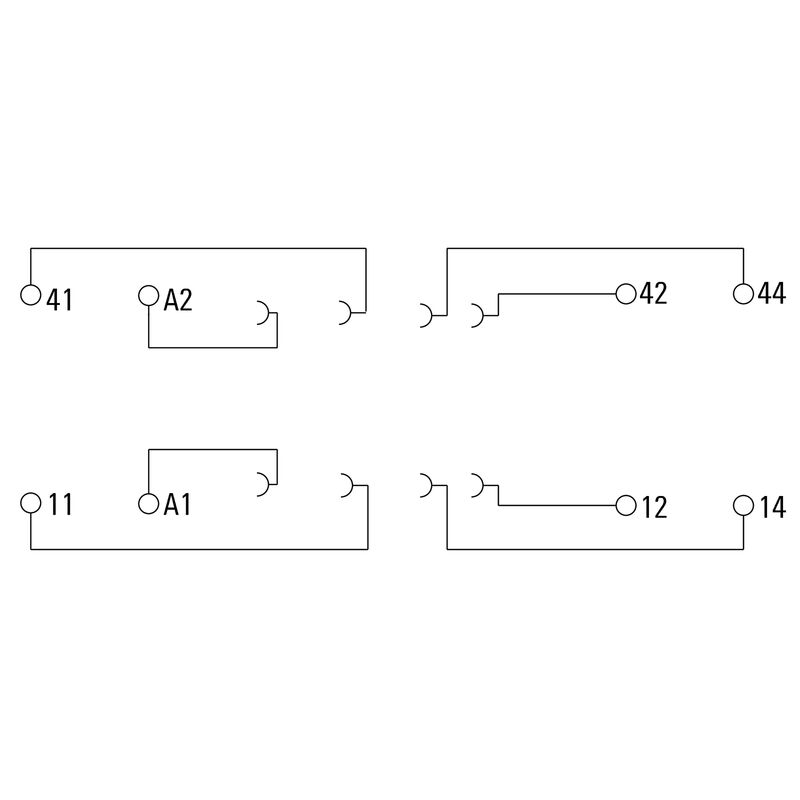

| Kontaktausführung | 2 Wechsler |
| Ausführung | niedrige Bauform |
| Tragschiene | TS 35 |
| Farbe | schwarz |
| Komponente mit Brennbarkeitsklasse nach UL94 |
|
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Kriech- und Luftstrecke Steuerseite - Lastseite | ≥ 4 mm |
| Spannungsfestigkeit Steuerseite - Lastseite | 2 kVeff / 1 min |
| Spannungsfestigkeit benachbarte Kontakte | 2 kVeff / 1 min |
| Stehstoßspannung | 4 kV (1,2/50 µs) |
| Schutzart | IP10 |
| Zertifikat-Nr. (cURus) | E312083 |
| Leiteranschlusstechnik | Schraubanschluss |
| Abisolierlänge Bemessungsanschluss | 7 mm |
| Anzugsdrehmoment, min. | 0,5 Nm |
| Anzugsdrehmoment, max. | 0,8 Nm |
| Klemmbereich, min. | 0,5 mm² |
| Klemmbereich, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 1,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max. | 1,5 mm² |
| Leiteranschluss | M3 Gabelkabelschuh (isoliert) |
| Klingenmaß | Gr. PH1 |
| Produkthinweis | Für diesen Sockel ist keine Querverbindung verfügbar. |
| Zulassung / Zertifikat / Konformitätsdokument | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66490) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056106) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056106) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E312083 |
